中望cad怎么画三维立体图

文案作者: 骑士
2019-12-16 17:35:48
播放量:

1、首先打开中望CAD软件,在命令窗口依次输入SURFTAB1和SURFTAB2,设置曲面的线框密度为20。

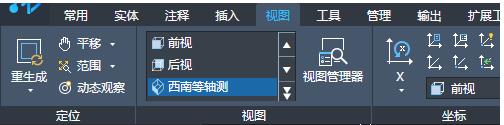

2、点击视图-西南等轴测,将视图模式切换到西南等轴测。

中望cad怎么画三维立体图

3、点击绘图-直线按钮,绘制一条端点坐标为{(-10,0),(10,0)}的直线。

中望cad怎么画三维立体图(1)

4、点击常用选项板中的圆弧-起点、圆心、角度按钮,启动圆弧命令。

中望cad怎么画三维立体图(2)

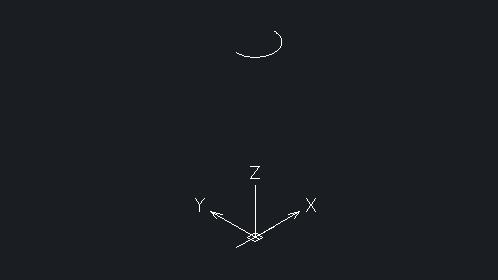

5、绘制圆心坐标为(0,0,90),起点为(@-10,0),角度为180度的圆弧。

中望cad怎么画三维立体图(3)

6、点击绘图-直线按钮,连接直线和圆弧的两侧端点。

中望cad怎么画三维立体图(4)

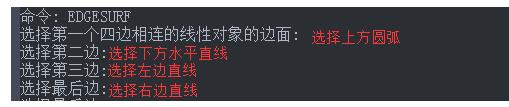

7、在命令窗口输入EDGESURF,执行边界曲线命令。

中望cad怎么画三维立体图(5)

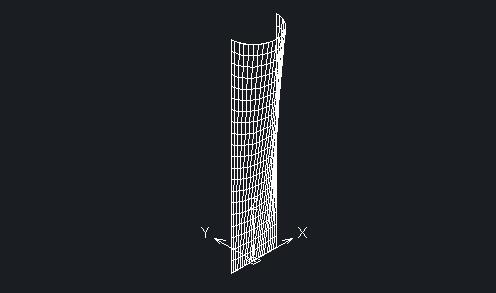

8、上述命令结束:

中望cad怎么画三维立体图(6)

9、点击工具选项板中镜像按钮,将上一步创建的曲面以步骤2绘制的水平直线为镜像线进行镜像。

中望cad怎么画三维立体图(7)

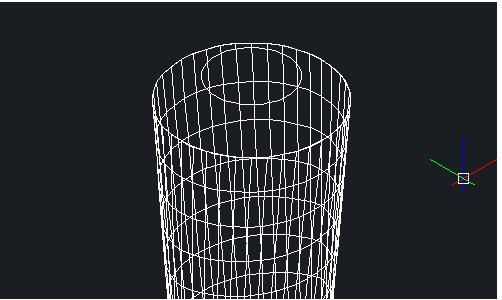

10、点击绘图-圆按钮,绘制一个圆心坐标为(0,0,90),半径为10的圆;再次执行圆命令,绘制一个圆心坐标为(0,0,93),半径为5的圆。

中望cad怎么画三维立体图(8)

11、在命令窗口输入RULESURF,依次选择上一步绘制的圆为对象创建直纹曲面。

中望cad怎么画三维立体图(9)

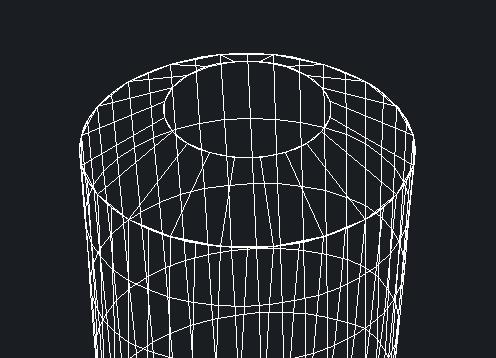

12、执行上述操作:

中望cad怎么画三维立体图(10)

13、点击绘图-圆按钮,绘制一个圆心坐标为(0,0,95),半径为5的圆。

中望cad怎么画三维立体图(11)

14、在命令窗口输入RULESURF。

中望cad怎么画三维立体图(12)

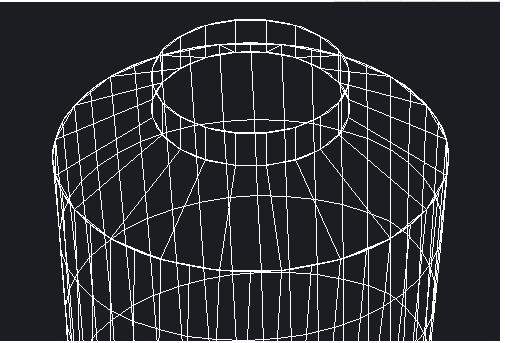

15、执行上述操作:

中望cad怎么画三维立体图(13)

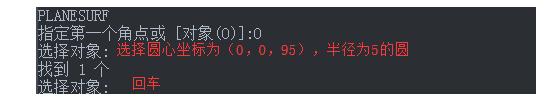

16、在命令窗口输入PLANESURF,命令窗口显示操作:

中望cad怎么画三维立体图(14)

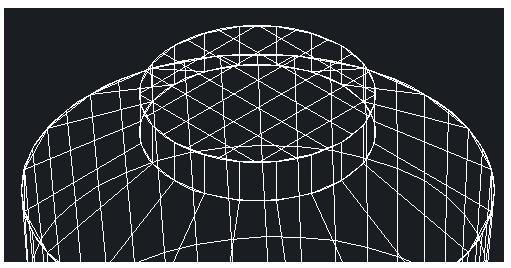

17、执行上述操作:

中望cad怎么画三维立体图(15)

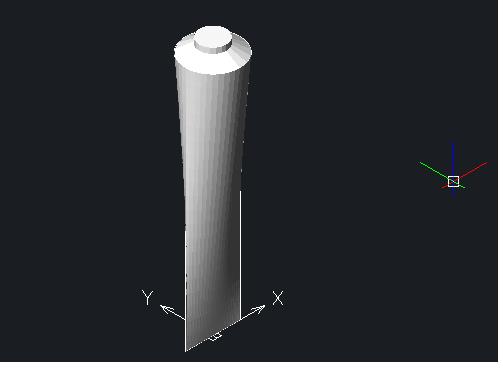

18、在CAD中将视觉样式切换为平面着色:

中望cad怎么画三维立体图(16)
