最平三频 Wi-Fi 6 Mesh !!LINKSYS Velop MX4050 详细拆机实测
今次要为大家开箱测试的 LINKSYS 全新推出的 Velop MX4050 三频 Mesh Wi-Fi 系统，採用隐藏式 7 天线设计，每部节点能够覆盖 2,500 平方呎空间，支援 Linksys Intelligent Mesh 技术让用家轻鬆组建 Mesh 网络，2T2R MU-MIMO、合共提供 3000Mbps (AX3000) Wi-Fi 频宽，单、双、三支定价分别是 HK$1,499、HK$2,799及 HK$3,999，是现时市场上最便宜的三频 Wi-Fi 6 Mesh Router。

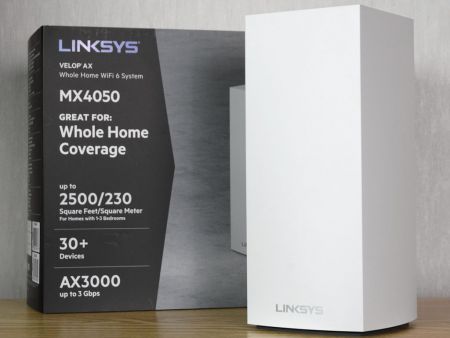

LINKSYS Velop MX4050 Mesh Wi-Fi 系统
LINKSYS Velop MX4050 Mesh WiFi 系统
近年 Mesh Router 大行其道，今次就为大家实测号称是全城最平的三频 Wi-Fi 6 Mesh 系统 - LINKSYS Velop MX4050。全新「MX4050」有着与之前介绍过的「MX5300」完全相同的外型，继续採用隐藏式 7 天线设计，每部节点能够覆盖 2,700 平方呎空间，官方标明三个 Wi-Fi 6 频段合共提供 3000Mbps 无线网络频宽，但实际测试却发现是 AX4200 规格?! 就等小编为大家一探究竟!!

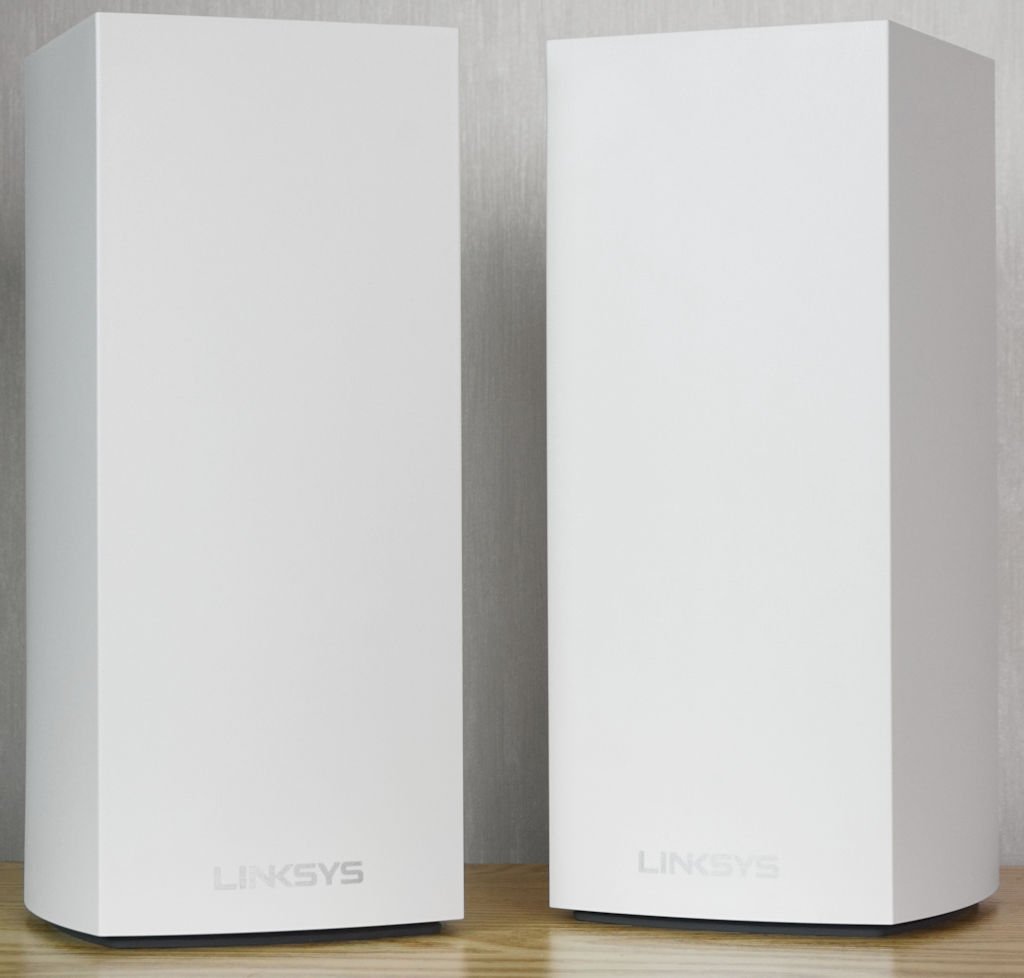

非常简约的白色设计风格
LINKSYS Velop MX4050 的外型与「MX5300」一模一样，巨大的机身体积尺寸为 114.3mm x 114.3mm x 243.8mm，採用简约时尚的设计风格，将之摆放在家居中的任何角落都不会有违和感。而且产品不设主路由器及卫星路由器的区别，所有 Nodes 均拥有完整功能，更支援与上代 Velop 及 Mesh Wi-Fi 路由器产品组建网状网络，让正在使用旧款 Linksys 产品的用家可以逐步升级家中的 Wi-Fi 系统。
设有 1 WAN + 3 LAN + USB 3.0 接口
「MX4050」採用了 1 WAN + 3 LAN 的连接配置，全部皆支援 Gigabit Ethernet 规格，Node 与 Node 之间除了支援无线连接外，亦可透过 Gigabit Ethernet 有线连接组建 Mixed Mesh，令网络建置更具弹性。加上 1 组 USB 3.0 介面，让用家可以直连随身碟、外置硬碟或印表机，架设简易档案伺服器或列印伺服器，连接性不输传统的路由器产品。

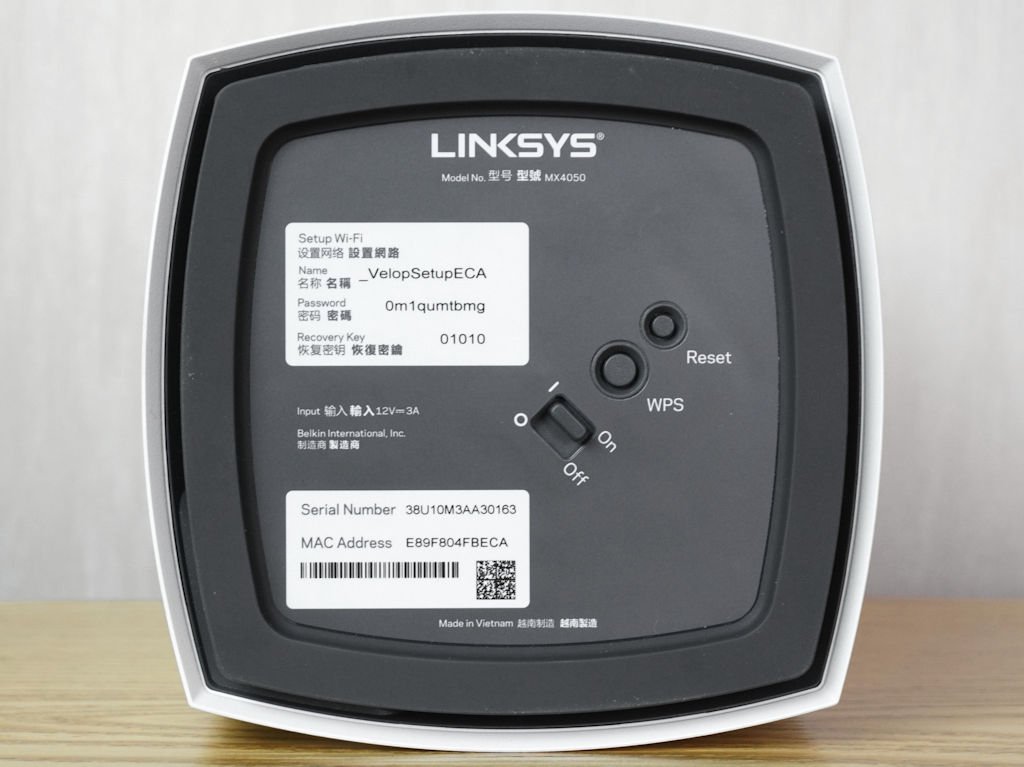

底部设有 WPS 按钮、Reset 键及电源开关
至于 WPS 按钮、重设按键及电源开关则藏于路由器底部，并将散热空隙及气孔分别设于装置的底部及顶部，亦令外观更平滑好看。顶部设有 LED 运作状况灯，用家可简易了解 MESH Wi-Fi 网络状况，例如亮起蓝色代表运作状况良好，如果亮起黄色代表讯号接收不良，用家需调整安装位置，如果亮起红色则代表与 Node 与 Nodes 之间连线断开，闪烁红色代表无法连上 Internet ，非常简单易明。

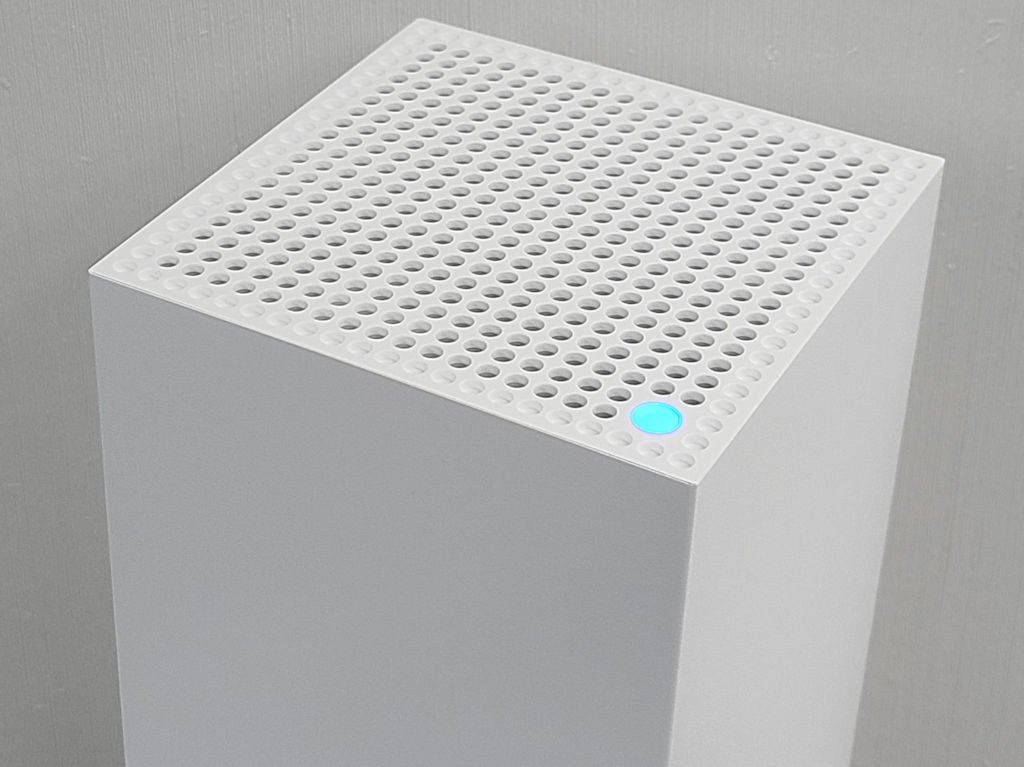

顶部为主要散热空间及设有 LED 状态灯
三频 AX3000 MESH Wi-Fi (?)
规格方面，官方指出 Velop MX4050採用 2.4GHz x 1 + 5GHz x 2 的三频无线网络设计，全频段採用 802.11ax Wi-Fi 6 制式、2T2R MU-MIMO 设计，合计 6 Stream 的连接能力，提供 600Mbps (2.4GHz) + 1,200Mbps (5GHz_1) + 1,200Mbps (5GHz_2)、合共 3000Mbps 无线网络频宽，因此标示作 AX3000 规格的 MESH Wi-Fi 系统，但笔者在拆解路由器后却发现竟然有「虚标」的成分 ?!
作为三频无线路由器机种，「MX4050」支援 Tri-Band Dynamic Backhaul 技术，系统会自动选取其中一组 5GHz 频宽作为 Node 与 Node 之间的内部 Backhaul 连接，相较双频 Mesh router 採用相同频段同时连接节点及用户的装置，当装置连接至分机时最高网络速度会大幅下降，三频无线网络设计在串联更多节点的情况下，速度及稳定性的优势将会非常明显。
LINKSYS Intelligent MESH 技术
虽然大部份 WiFi Router 理论上能覆盖一千呎以上空间，但受限于网络供应商的 Modem 安装位置，Router 的摆放位置亦通常只会偏向家中某个角落甚至电视柜底，加上香港的单位不但奇则多，间隔及家俱亦多，便会出现接收死角的问题。透过多部 LINKSYS Velop 组成 Mesh Wi-Fi 网络，就能完美地消除全屋所有讯号死角。
LINKSYS 继续针对 Mesh Wi-Fi 系统加入 Intelligent MESH 技术，具备网状网络自动修复能力，当其中一部节点不小心被拔除或出现故障，Velop 会自动侦测其他 Node，找出次选节点并重新建立连线，确保在问题解决前然继续正常使用 WiFi。

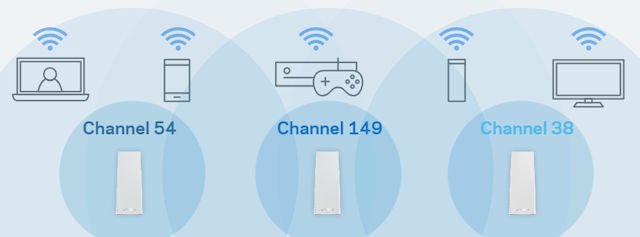

为保持最佳的连线品质，LINKSYS Velop 设有 Channel Fix 自动优化功能，系统可因应 RSSI 讯号状况、写入时间及环境频道分配等因素，自动为用家选择最乾净的频道，达至最佳连接效果。

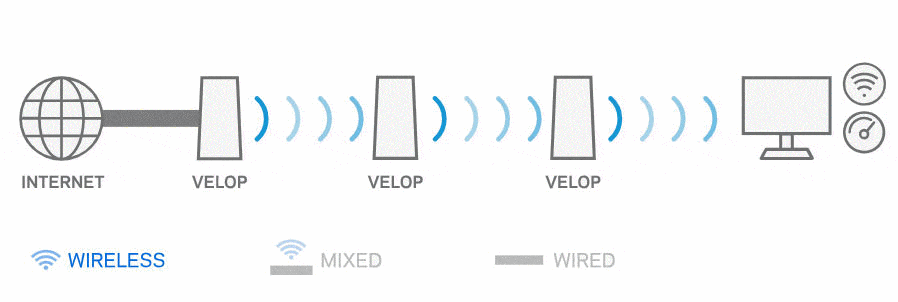

而为满足不同家居的空间环境，LINKSYS 为 Velop 系列 Mesh Router 产品加入「Self Organized」智能组建能力，各个 Velop 节点之间不仅可以组成星状、树状、菊花链等结构的网状无线网络，亦可以将一部分甚至全部节点以 Ethernet 连接，组成 Mixed WiFi 或 Wired-Bus WiFi 网络，极具弹性。
而且每部节点均会同步所有资料，包括客户端设备资讯、讯号质量及设定等等，支援 IEEE 802.11k/v/r 协定提供无缝连接能力，让 WiFi 装置能因应讯号强度于 Node 与 Node 之间自动切换，并且在装置切换时不会出现中断，令视讯通话、串流直播、观看影片或下载大型档案时不会因中断讯号中断所影响。
拆解 LINKSYS Velop MX4050
拆开产品的外壳后，可以看到「MX4050」改用单块 PCB 的设计，由于 SOC 处理器的功耗有所下降，底面用上较薄身的铝金属散热片，机顶部分设有 4 支隐藏式高增益天线及一支 Zigbee / 蓝牙天线，而且主要元件均加入了金属屏蔽以降低外在干扰。

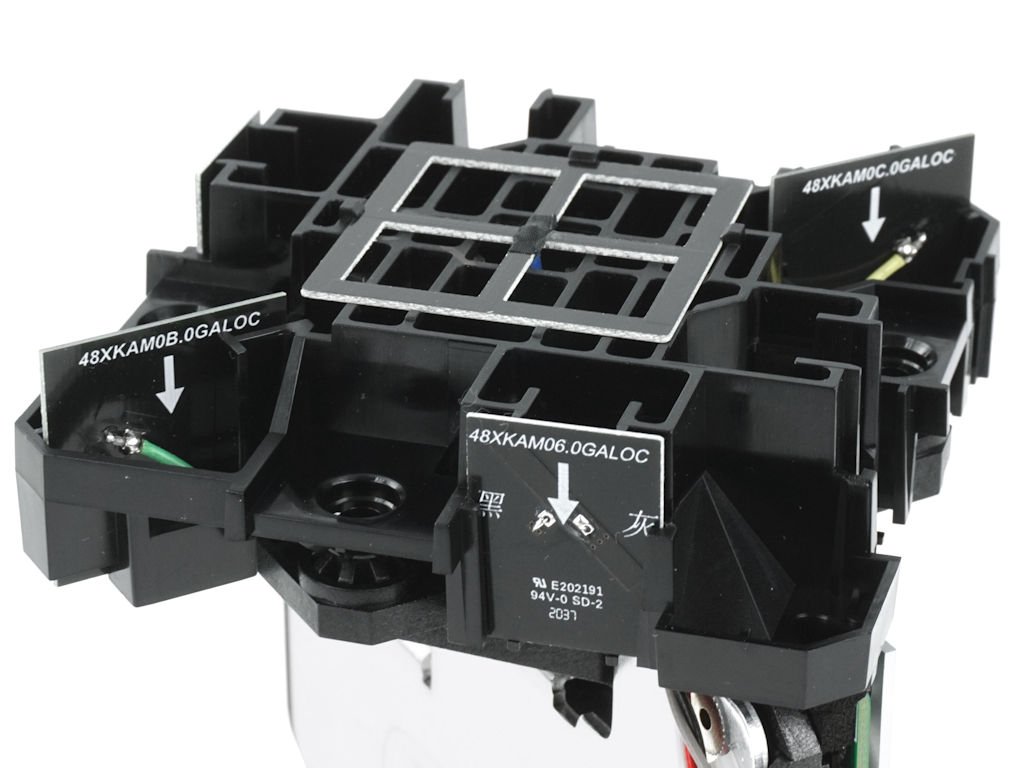

内置 4 支高増益 WiFi 天线及「田」字型 Zigbee / 蓝牙天线

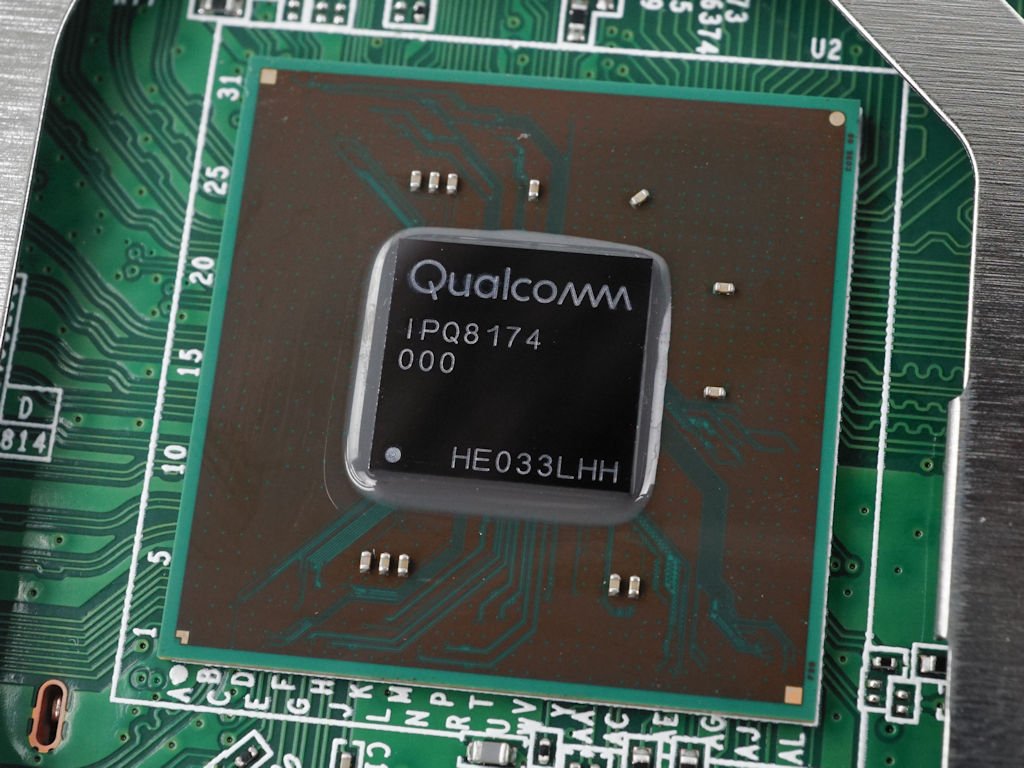

Qualcomm IPQ8174 SoC 晶片
将散热片及所有抗干扰屏蔽移除后，可看到 LINKSYS Velop MX4050是基于 Qualcomm 的 Networking Pro 800 Platform 解决方案，採用 Qualcomm IPQ8174 SoC 晶片，整合了 4 颗 ARM Cortex A53 处理器、最高核心时脉为 1.4GHz，支援最高 8 条独立讯道的无线网路架构、上下行 OFDMA、BSS Coloring 及 1024 QAM 高密度解调变技术 ，发挥 WiFi 6 的高速度及高载量优势。
实际为 AX4200 规格 ?!

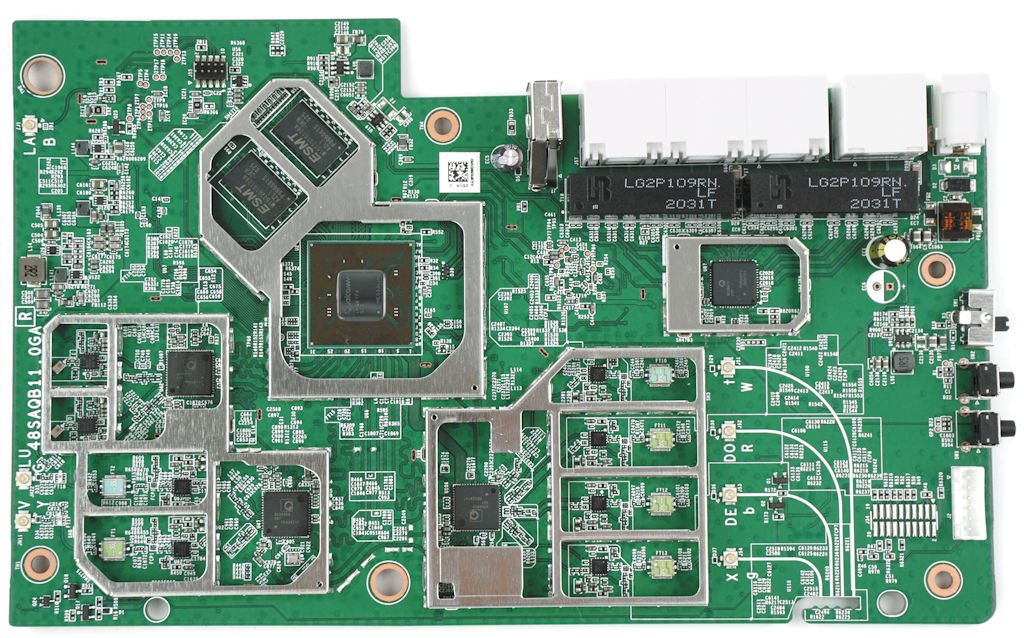

整块 PCB 上的元件分布相当紧凑
但当笔者仔细观察 PCB 上的元件时，便发现「MX4050」的其中一组 5GHz 频道拥有 4 颗 FEM 前端晶片，照理说 FEM 晶片的数量会与讯道的数量相等，既然前面介绍过它是一部 1200Mbps(5GHz_1) + 1200Mbps(5GHz_2) + 600Mbps(2.4Ghz)、合共 6 Streams、AX3000 频宽的 Mesh Router，怎么会看到其中一组 5GHz 的晶片连结了 4 颗 FEM 晶片、以 4T4R 模式设计呢?

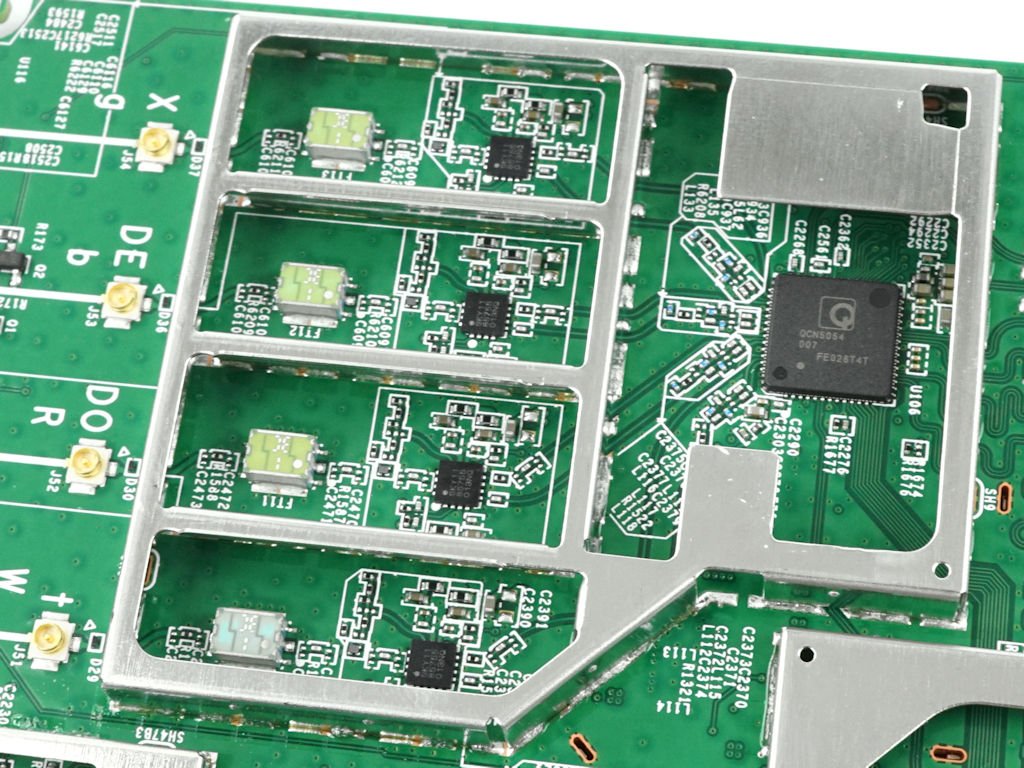

其中一组 5GHz 频段採用 4T4R 设计

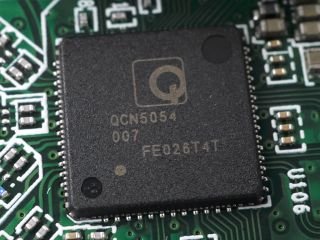

Qualcomm QCN5054 (左) / QCN5024 (右)
笔者在这先大胆推断 LINKSYS Velop MX4050 的三组频段分别是一组 4T4R 设计的 5GHz 以及 2T2R 的 5GHz 及 2.4GHz 频段各一组，合共提供 8 条传输讯道。全部频段皆支援 Wi-Fi 6 无线网络协定。两组 5GHz 频段都採用了 Qualcomm QCN5054 晶片提供，分别提供最高 2400 及 1200Mbps 无线网络频宽，而 2.4GHz 频段方面则用上一组 Qualcomm QCN5024 晶片，最高速度为 600Mbps，但到底实际提供的 Wi-Fi 频宽又是否如笔者观察所得，就请读者留意下方的速度测试啦!

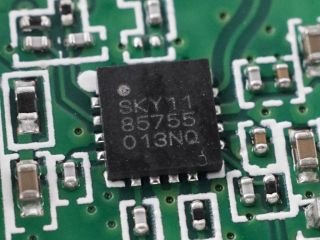

Skyworks「SKY85755-11」/「SKY85340」FEM 晶片
讯号增益方面，5Ghz 频道的部分搭配了 Skyworks「SKY85755-11」整合式 WiFi 前端模组，而 2.4 GHz 的部分则採用 Skyworks「SKY85340」FEM 晶片，两者都内建了讯号增益器、调节器、单刀两掷开关 (SPdT) 及低噪音放大器 (LNA)，以加强整体讯号收发能力。

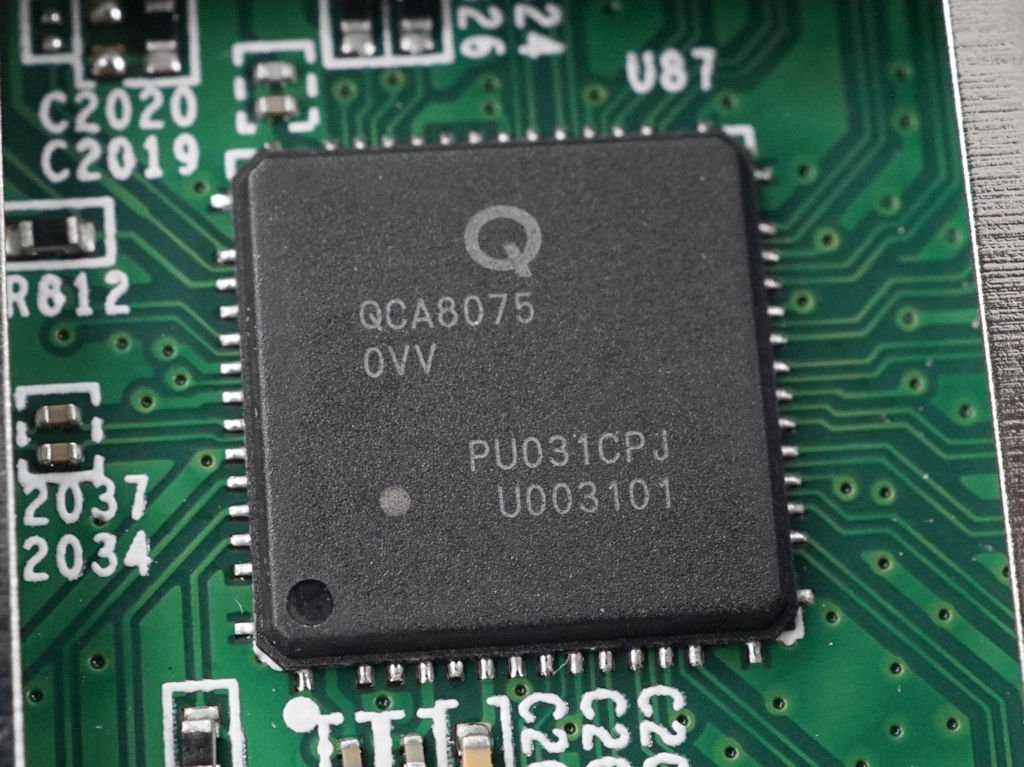

Qualcomm QCA8075 Gigabit PHY 晶片
Qualcomm IPQ8174SoC 晶片内建了 Gigabit Ethernet Switch 引擎，搭配 Qualcomm QCA8075 Gigabit PHY 晶片，提供 4 个 Gigabit Ethernet 接口 ( 1 WAN + 3 LAN)，支援 Port Switching 及 Port Mirroring 功能。
SILICON LABS EFR32MG21 SoC晶片
另外加入一颗 SILICON LABS EFR32MG21 SoC晶片，支援 Bluetooth 及 ZigBee 无线传输，让用家以手机的蓝牙功能轻鬆进行配对设定。ZigBee 协定拥有低成本、低功耗的特性，而且用途非常广泛，包括未来家电控制、物件辨识、工业控制、嵌入式感测及家居自动化等智能装置的无线连接标準，为未来智能家居作为準备，但需要注意的是，暂时最新版的 Firmware 并未有利用到 ZigBee 传输功能的应用，或者需要等待之后的更新才能使用。

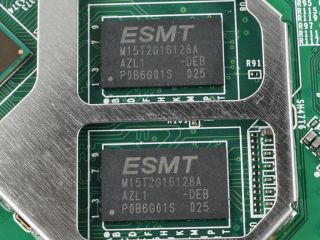

ESMT「M15T2G16128A」DDR3L 颗粒 x 2 (左) /

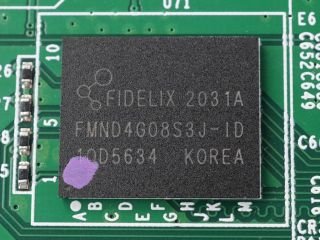

FIDELIX「FMND4G08S3K-ID」NAND Flash
为配合 WiFi 6 更大资料传输量的需求，除了採用更高性能的处理器外，还搭载了两颗 ESMT「M15T2G16128A」2Gb DDR3(L)-1866 记忆体颗粒，合共提供高达 512MB 系统记忆体。另外採用一颗 FIDELIX「FMND4G08S3K-ID」NAND Flash，为路由器提供 512MB 的 ROM 储存空间。
附连 LINKSYS App 进行设定

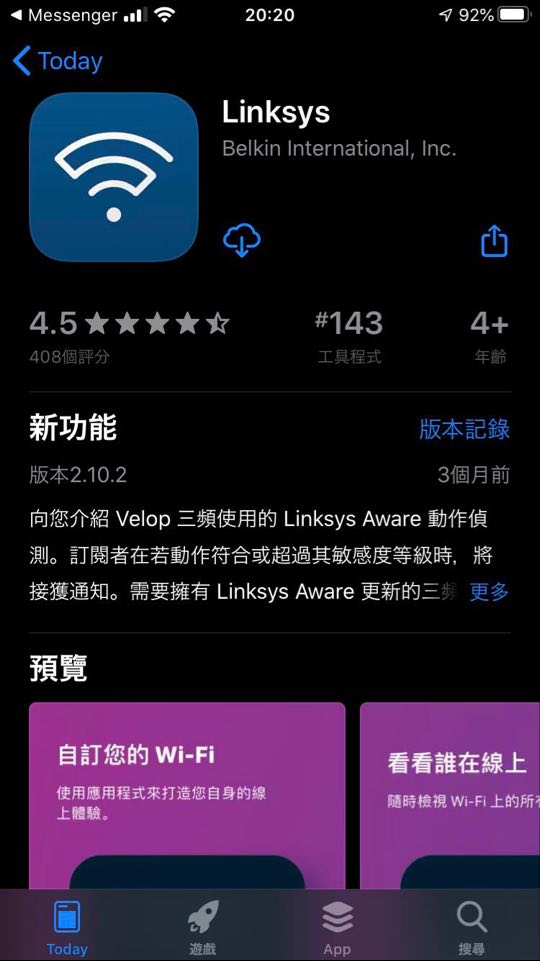

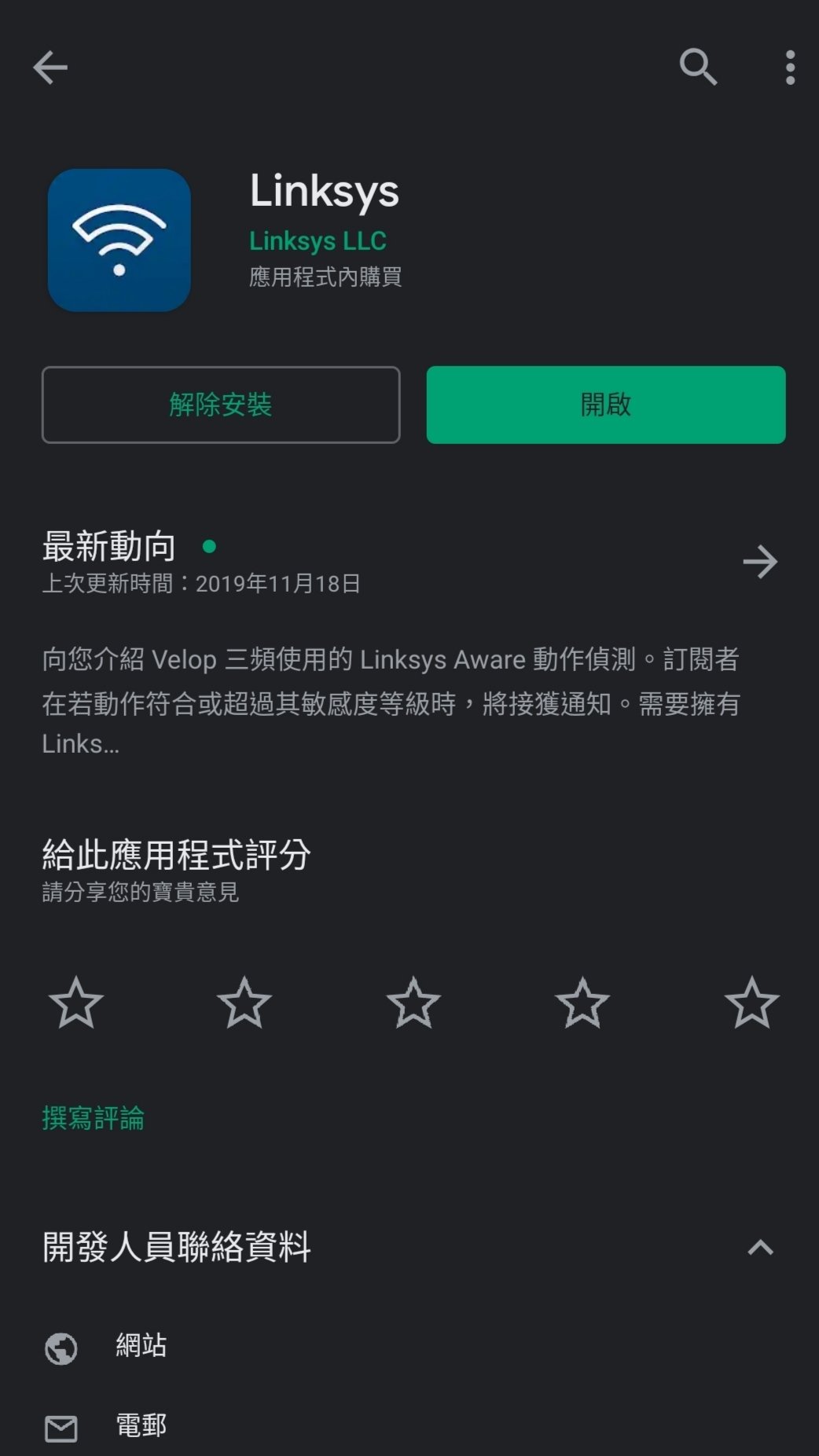

LINKSYS App 支援 iOS 及 Android 系统
要设定 LINKSYS Velop MX4050 Mesh WiFi 系统，只需为路由器接上电源及 Ethernet 网络线，等待顶端的 LED 指示灯闪烁紫色，接着就可以透过智能手机的 LINKSYS App 进行设定，支援 Android 6 及 iOS 11.4 或以上版本平台装置使用，过程中用家需要申请一个 LINKSYS 帐号并开启手机蓝芽连接功能，之后跟着画面指示进行安装及设定。

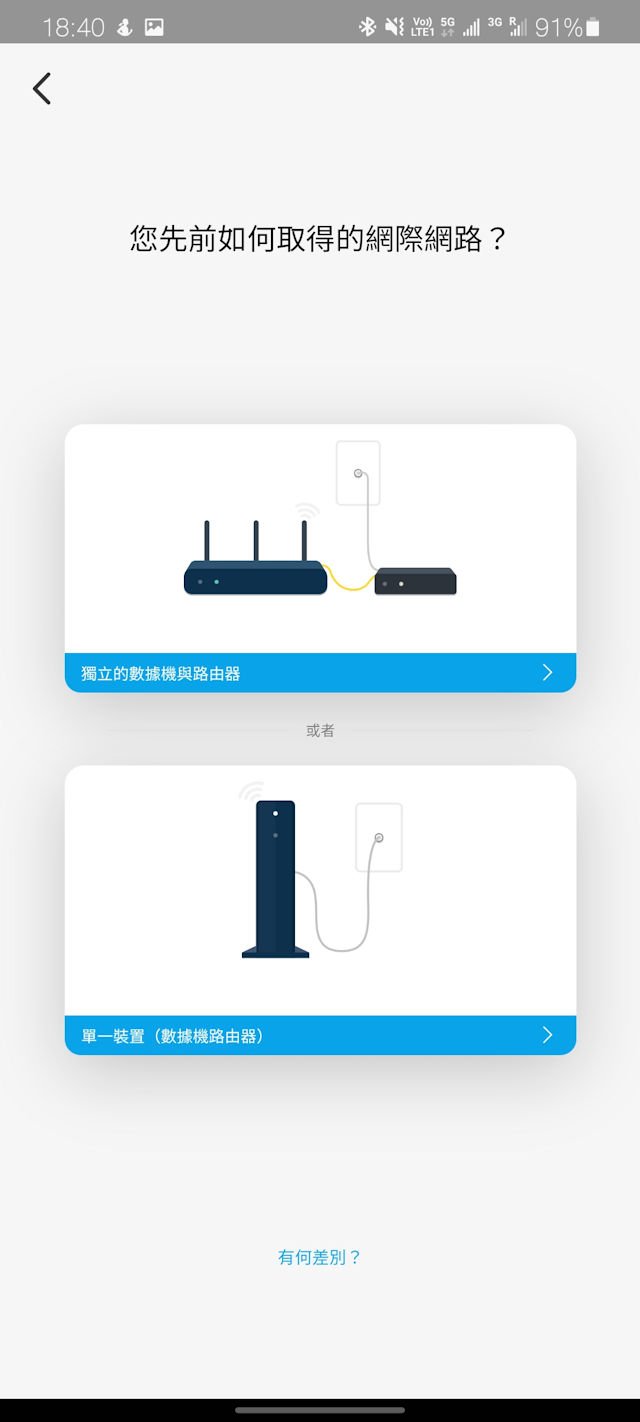

简单、自动化的设定程序
系统会侦测网络状态并自动进行设置，大部份情况下均无需手动设定，完成后再设定 WiFi SSID 名称及密码，整个过程通常只需几分钟即可完成，非常简单。

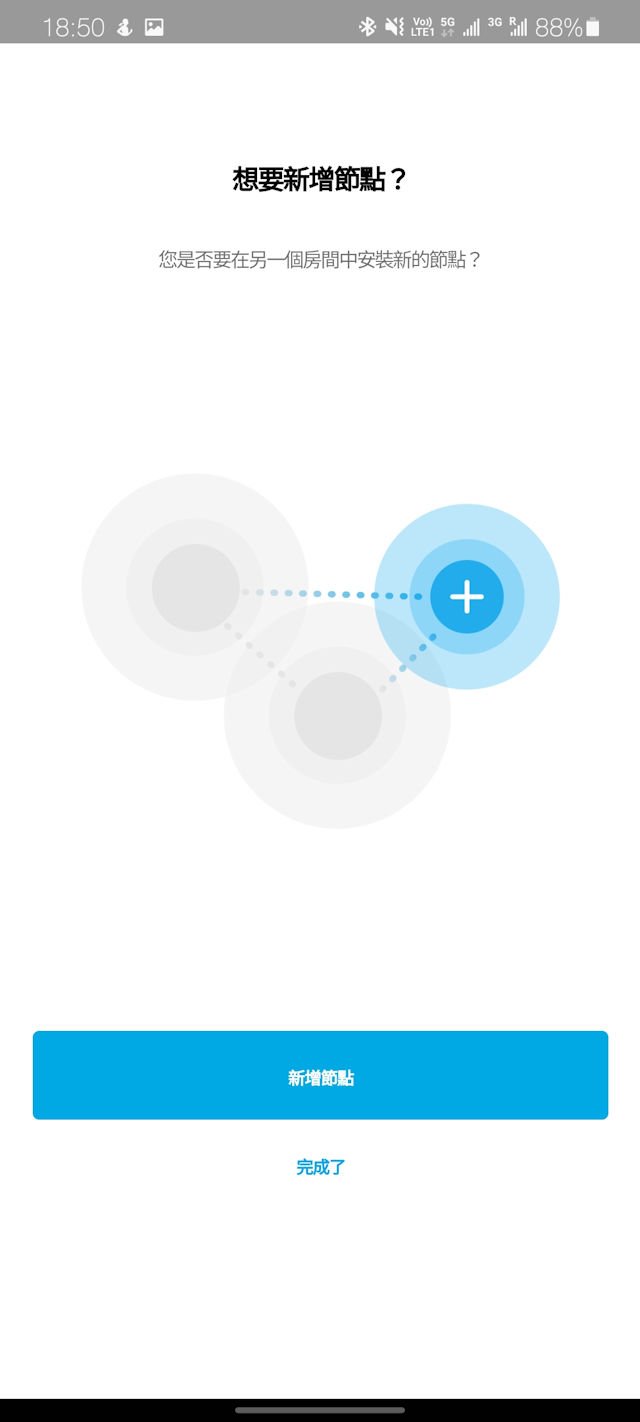

提示用家是否需要增加节点

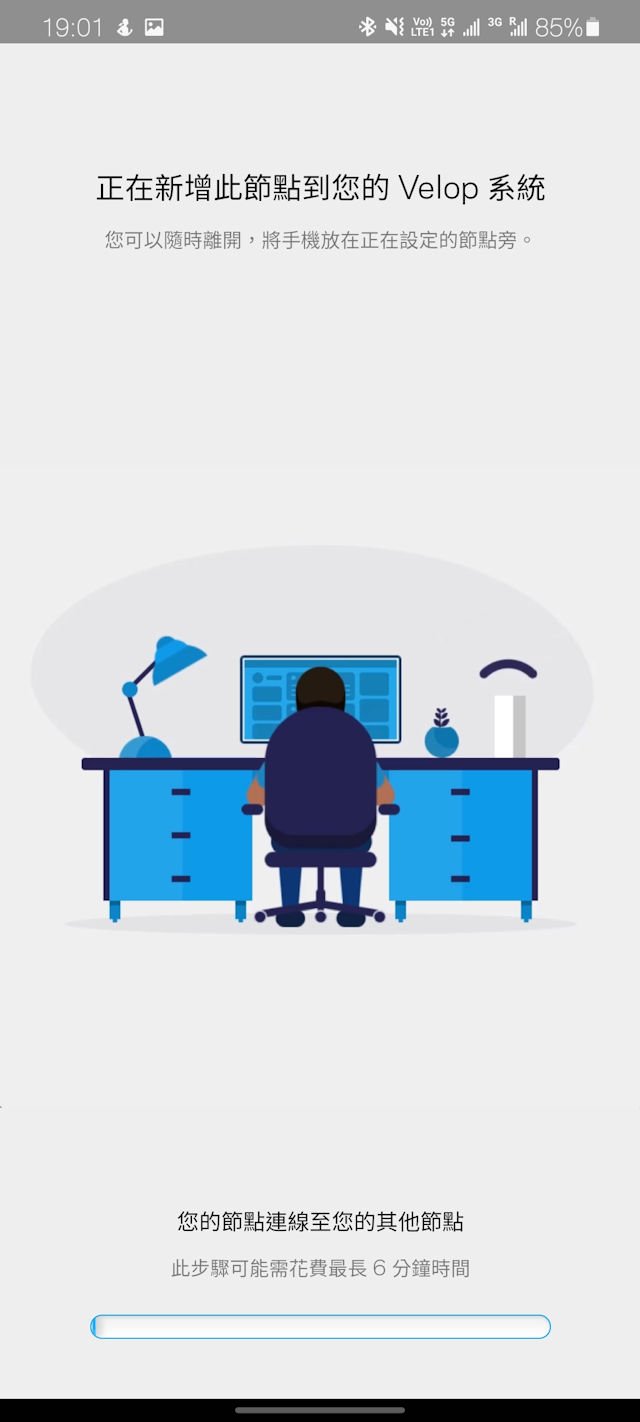

完成主机的设定后，LINKSYS App 会提示用家是否需要加入其他 Velop 作为节点，只需为节点插入电源，根随画面提示的简单步骤，稍候数分钟即可设定完成，过程毫无难度，即使是没有电脑经验的用家亦能轻鬆完成设置。
支援 Smart WiFi 云端控制
Smart WiFi 的控制面板 (左) /

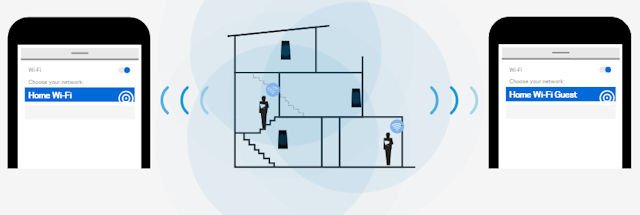

可远端设定 Guest WiFi 来宾存取 (右)
LINKSYS Velop MX4050 亦理所当然支援 LINKSYS Smart WiFi 服务，用家无论身处何处都能透过云端管理家中 WiFi 设定，例如当家人表示路由器速度变慢时，可以远端检查流量或重启路由器，相当实用。同时设有访客网络功能，当家中有亲友探访，外出时也可以远端开启 Guest WiFi 功能，提供多一组独立的 SSID 供访客使用，而且只会具备网络连接功能、无法连接家居网络内的其他装置，提升网络私稳度。
家长管理功能

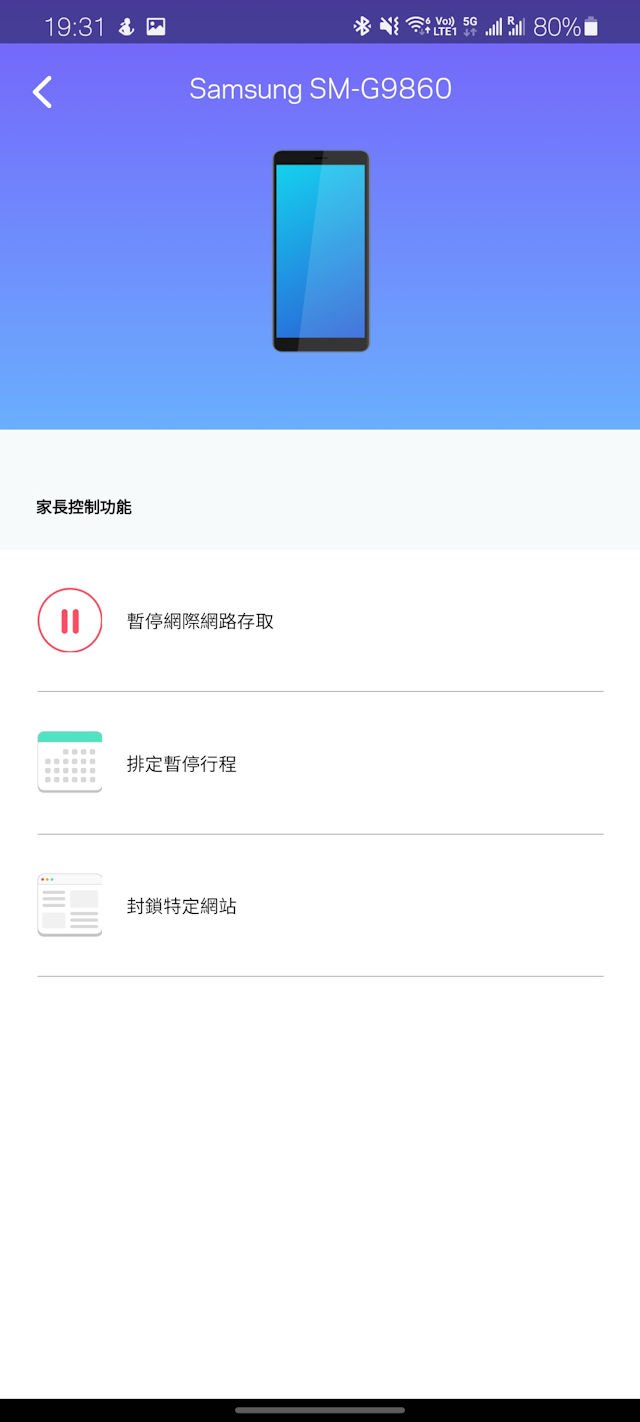

支援家长监控功能
具备进阶家长监控功能，可以针对特定的装置进行管理，包括可实时暂停网络存取、排定网络使用时间及封锁特定网站等等，父母只需要针对子女的装置进行控制，但并不会影响其他网络使用者，相当方便。

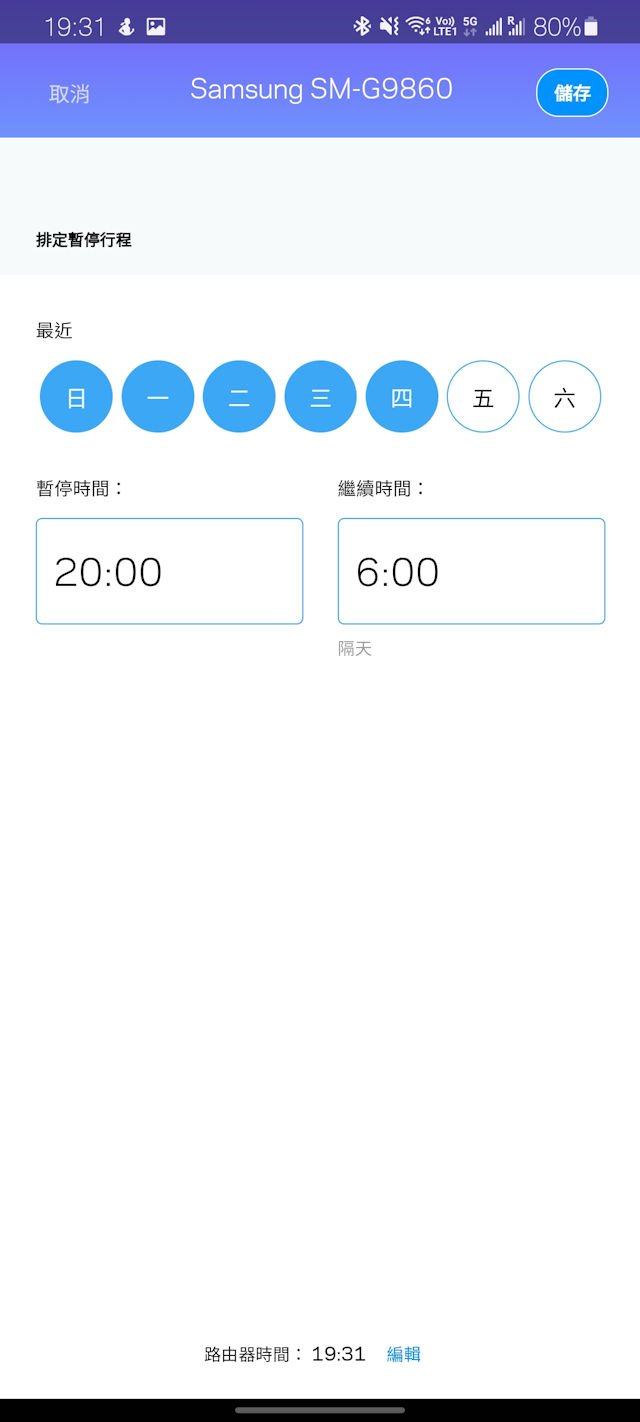

限制网络使用时间及封锁特定网站
装置优先排序功能
内建装置优先排序功能
亦加入了装置优先排序功能，玩家可以选择最多三台指定的优先设备，系统会根据 ISP 的最大网速自动分配网络流量，清单内的装置在频宽及传送封包方面都会被优先处理，就算多人同时串流影片及下载档案，游戏连线都能够维持稳定。
所以真的是 AX4200 频宽规格吗?

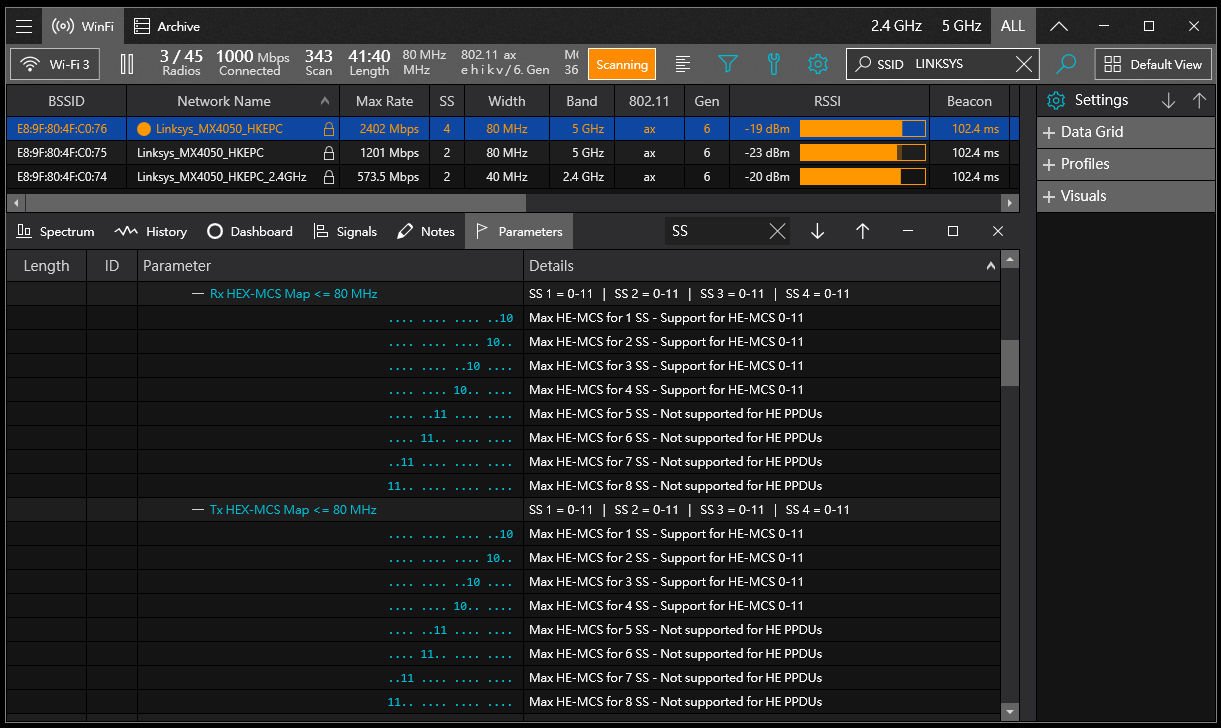

透过 WinFi Lite 软体查看 Wi-Fi 资讯
笔者透过 WinFi Lite Wi-Fi 分析工具查看路由器的详细资讯，结果发现其中一个 5GHz 频段显示有 4 个「SS」(Spatial Stream)，Max Rate 中亦标示为 2,402Mbps，加上另外两个 Band 的 573.5Mbps + 1,201Mbps，三个频段合计就有接近 4,200Mbps 频宽，确实属于 AX4200 规格的 Mesh Router 产品，至于官方只把它「虚标」作 AX3000 规格的原因，据厂方回覆暂时市售的批次皆为 AX4200 规格版本，但未知道何时会「修正」回 AX3000 的规格，所以......手快有手慢冇呀!!

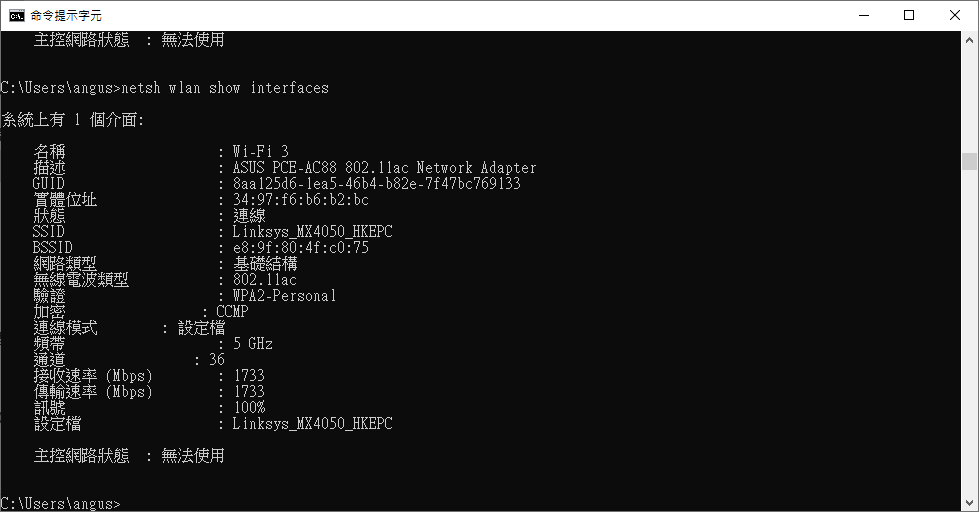

透过 4T4R 802.11ac 网卡连接能达到 1,733Mbps 无线频宽

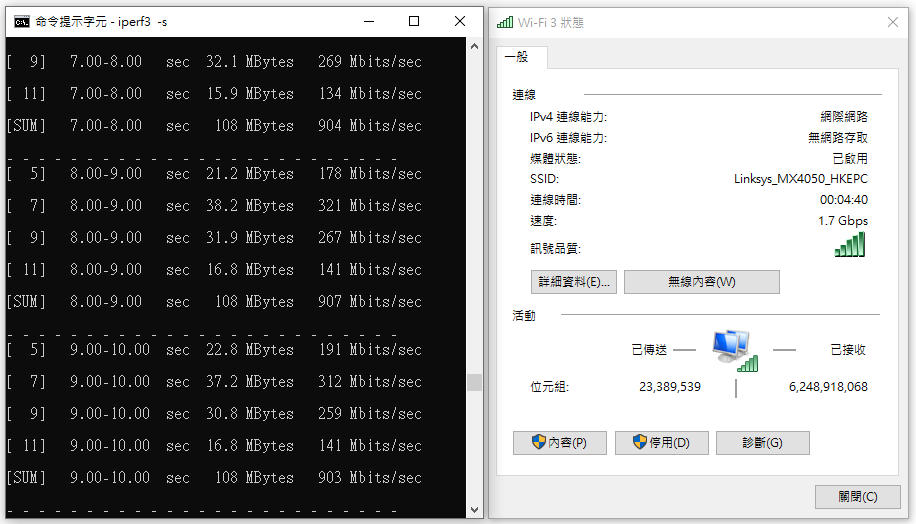

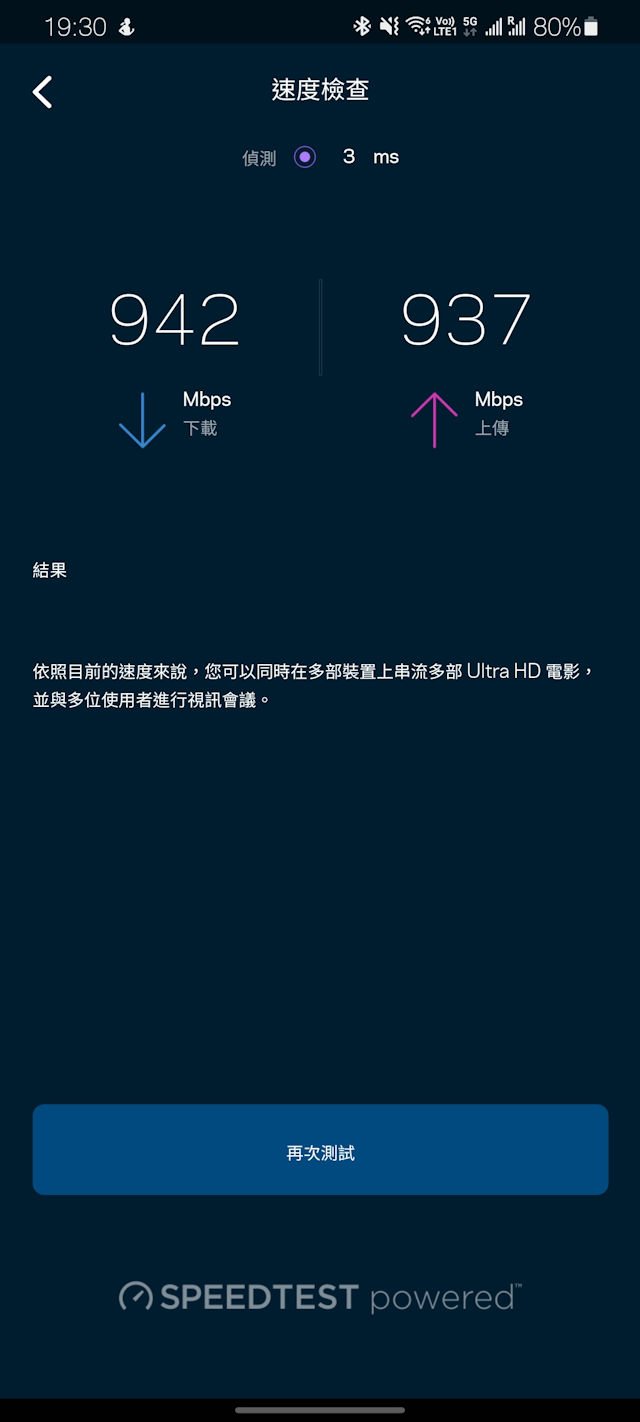

採用 PCE-AC88 网卡进行 iperf3 测试得出超过 900Mbps Wi-Fi速度
(比 Intel AX200 更快....)
速度测试：

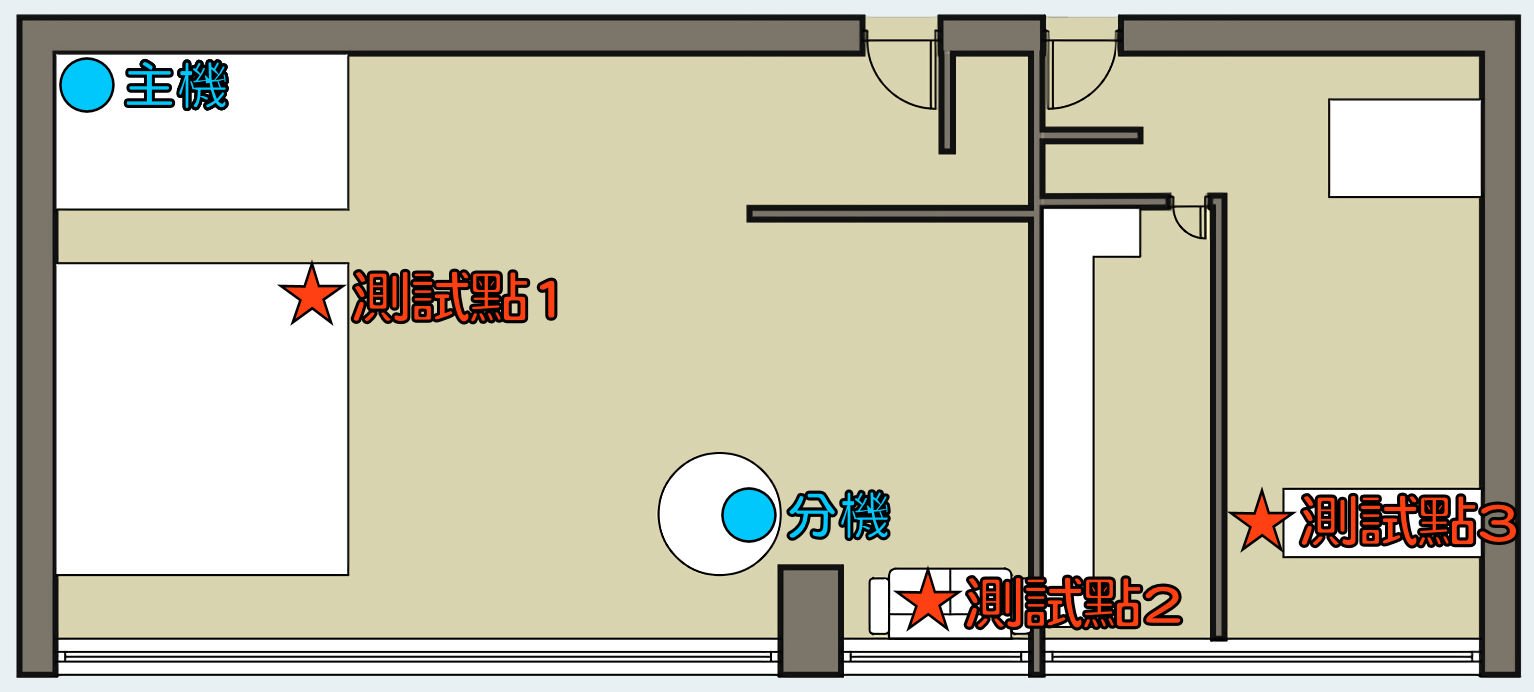

测试点平面示意图
虽然已经证实 LINKSYS Velop MX4050 的其中一个 5GHz 频道採用 4T4R 规格，由于现时并未有 Wi-Fi 6 制式的 4T4R 客户端装置，网速测试仍然採用了内建 Intel 最新一代 Wi-Fi 6E AX210 无线网络模组的笔记本型电脑，分别在三个定点进行测试，测试点及路由器的放置位置可参考上方的平面图。网卡支援 2T2R、1024-QAM 及 160MHz 讯道频宽规格，但由于 Router 採用了 80MHz 的频宽规格，透过 Intel AX210 以 2T2R、80MHz 规格连接最大传输频宽为 1.2Gbps。

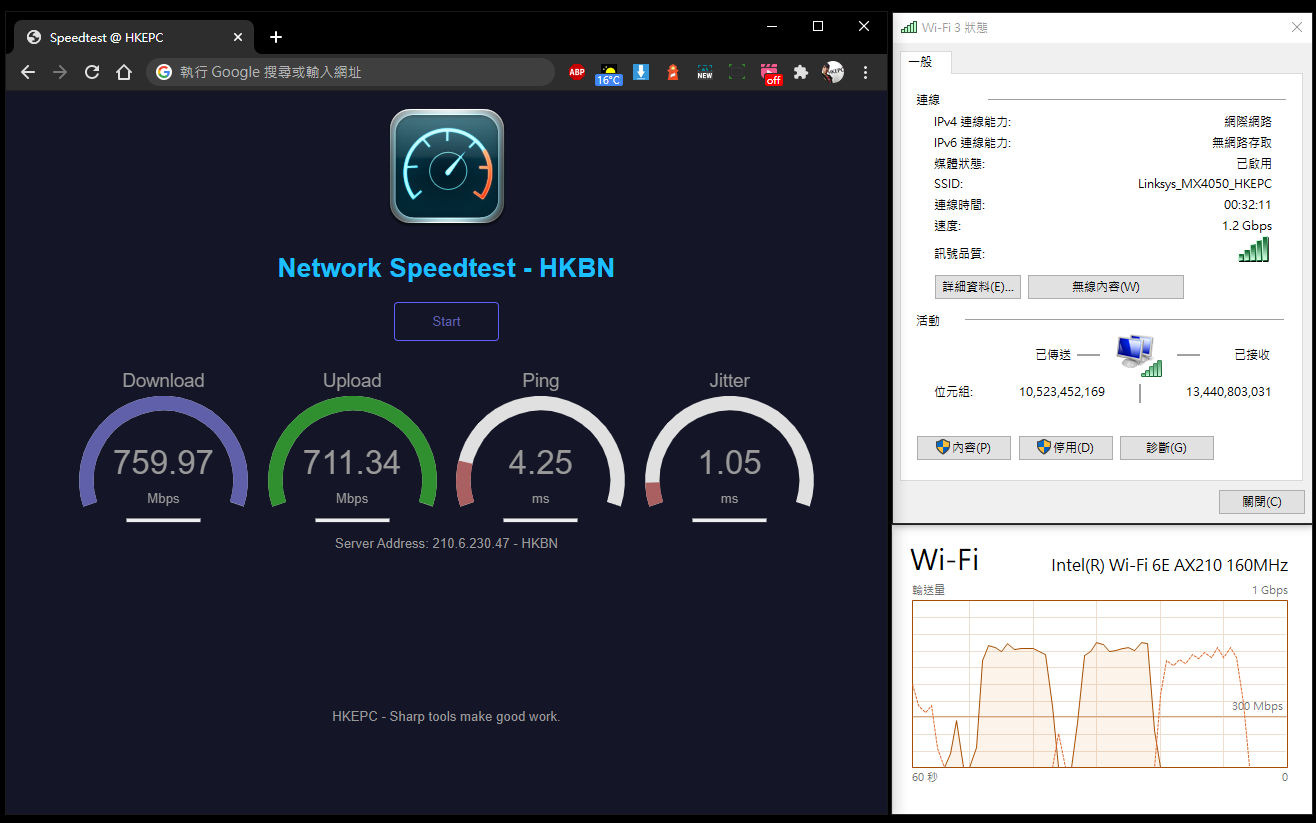

测试点连接频道下载(Mbps)上传(Mbps)延迟值(MS)测试点 15.0GHz759.97711.344.25测试点 25.0GHz636.21598.725.79测试点 35.0GHz516.62342.237.11
实测结果显示，两部 Velop MX4050组成的 Mesh WiFi 网络已经能够将讯号完全覆盖整个 HKEPC 编辑部超过一千五百平方尺的空间，在直线距离路由器约 3 米的「测试点 1」中，上传及下载都取得超过 700Mbps 的速度，而且即使在距离约 10 米外、相隔一面墙的「测试点 3」中，仍有接近 600Mbps 的下载速度，其覆盖範围及 Wi-Fi 速度相当理想，而且受惠于三频的设计，Mesh Wi-Fi 能够「指派」一个 Channel 作为节点与节点之间的 Backhawk 通道使用，所以即使连接至距离较远的分机，仍然能获得不错的速度及延迟表现。
