影驰 (GALAX) 这回推出了 Ampere 中阶悍将 RTX 3060 Ti EX (1-Click OC) 显示卡，本体上透过搭载两枚具有 RGB 灯效的透明 WINGS 折面叶片风扇与 4 根热导管，与大面积的散热鳍片，并且在预设的时脉方面这张显卡也比起公版更有所提升，顾及散热的同时也带来更高的效能，为想要在主流 1080p 解析度的萤幕上获得最佳游戏体验与最高性价比的用户，提供最佳的选择。
产品规格一览 :
产品名称：GALAX GeForce RTX 3060 Ti EX (1-Click OC)
产品型号：36ISL6MD1VDD
绘图核心：NVIDIA GeForce RTX 3060 Ti
汇流排规格：PCI Express 4.0 x16
GPU 时脉：Boost Clock 1710 MHz、Base Clock 1410 MHz
CUDA 核心数：4864
显示记忆体规格：GDDR6 8GB
显示记忆体速度：14 Gbps
显示记忆体介面：256-bit
输出介面：1 x HDMI 2.1、3 x Display Port 1.4a
多显示器支援：四画面输出
电源：8-pin x1
电源供应器建议：550W
GALAX GeForce RTX 3060 Ti EX (1-Click OC) 开箱 : 庞大双风扇散热、最佳性价比的首选
GALAX GeForce RTX 3060 Ti EX (1-Click OC) 在外包装上一样承袭着 GALAX 以往主打的 WHAT\'S YOUR GAME 的 Slogan，象徵着这张显卡是为了你最爱的游戏而打造的最佳利器。

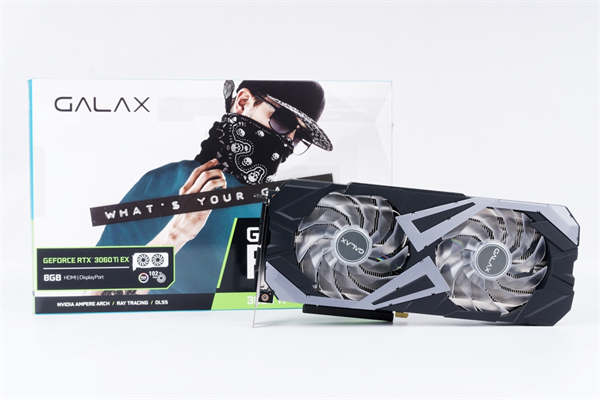

↑ GALAX GeForce RTX 3060 Ti EX (1-Click OC) 包装外盒。
↑ 包装背面标注一些产品规格与特色。
外观特色的部分，本体上採用灰黑色的散热器，同时这款产品也有白色版本的散热器，并配上透明导光 RGB 扇叶的 WINGS 折面叶片风扇，显卡上方也打有 WHAT\'S YOUR GAME 的 RGB 字样与 GEFORCE RTX 的信仰文字，呈现着相当具备科技感的外观，显卡散热器厚度佔据到约 2.5 槽，高度的部分则是相较 PCI-E 档板高上一些。

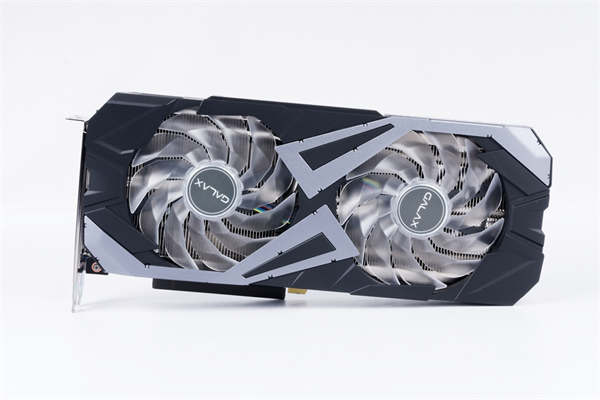

↑ 显卡外观特写。

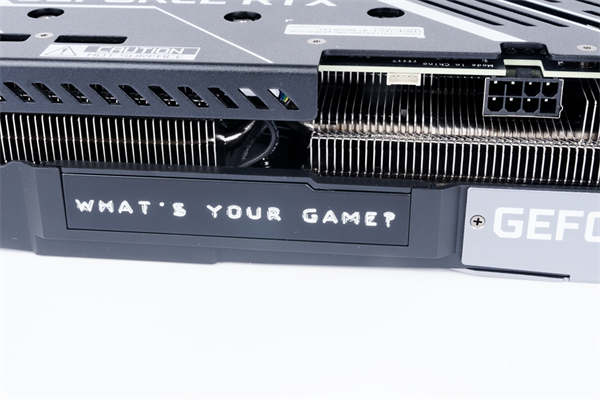

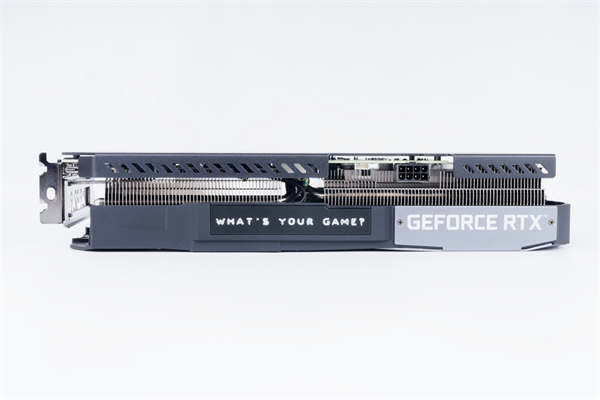

↑ 显卡侧边，包含可发出 RGB 灯光的 WHAT\'S YOUR GAME 与 GEFORCE RTX 字样。

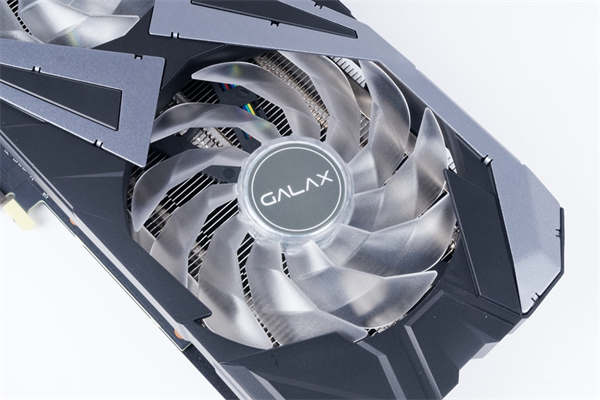

↑ 风扇特写。

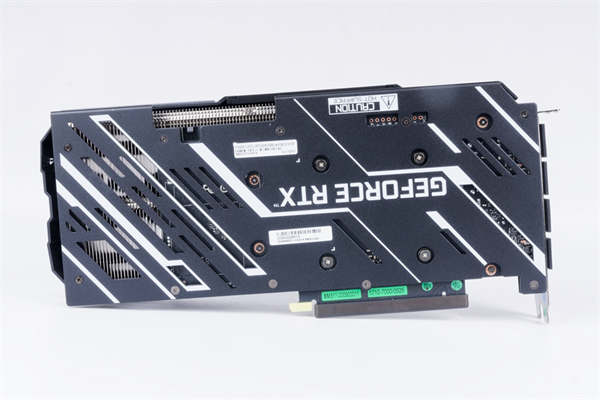

↑ 强化背板採黑色风格搭配白色线条，并且以金属材质打造，加强整体散热效果。
显示输出后 I/O 则是一个 HDMI 2.1 与三个 DP 1.4a，与公版配置相同，供电接口则是使用一个 PCI-E 8 Pin。

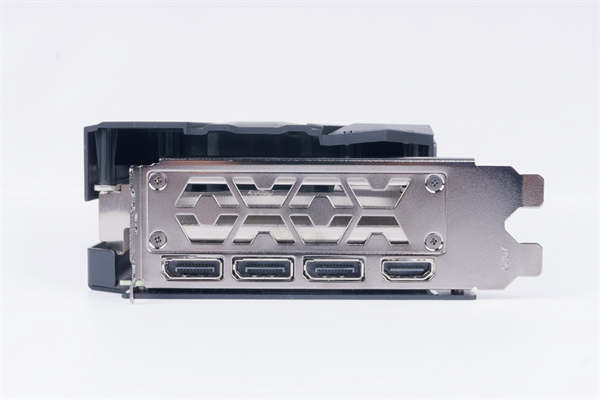

↑ 显示输出后 I/O。
显卡採用单 PCI-E 6+2 Pin 外接供电，并且一旁还有一个白色的连接接头，可藉由转接线连接主机板的 +12V 4-Pin RGB 同步端子，并透过主机板的软体进行同步，当然也可以使用影驰自家的软体进行同步。

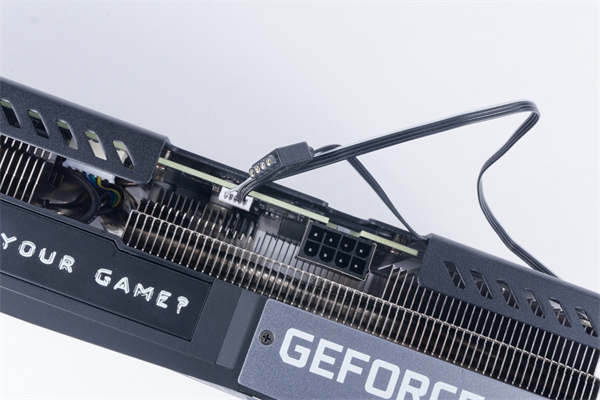

↑ RGB 连接线接口与供电接口特写。
配件包含说明书、转 4-Pin 的 RGB 线材、RGB 设定教学。

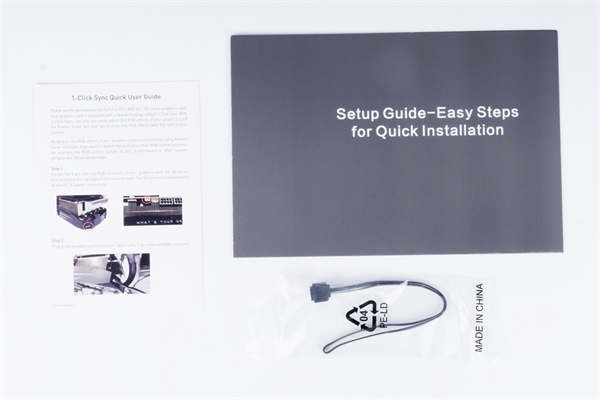

↑ 配件一览。
GALAX GeForce RTX 3060 Ti EX (1-Click OC) 拆解 : 主流 6+2 相供电设计
我们实际拆解这张显卡，并分析里面的用料情况，我们将散热器移除，以进一步分析该显卡上的用料与电路等细节。
GALAX GeForce RTX 3060 Ti EX (1-Click OC) 在散热器设计方面，本身具备多达 4 根 8mm 的铜质镀镍的热导管、接触 GPU 的部分採用大面积的铜底设计。并且在主要的供电 MOSFET、电感与 VRAM 显示记忆体颗粒也都贴有导热胶与显卡本体散热鳍片接触，同时兼顾各项元件的散热。

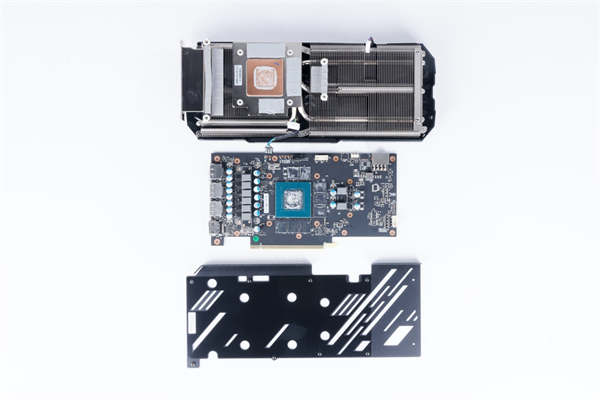

↑ 显卡拆解图片一览。

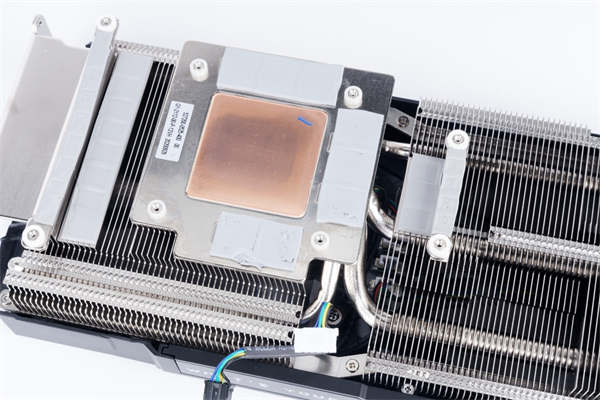

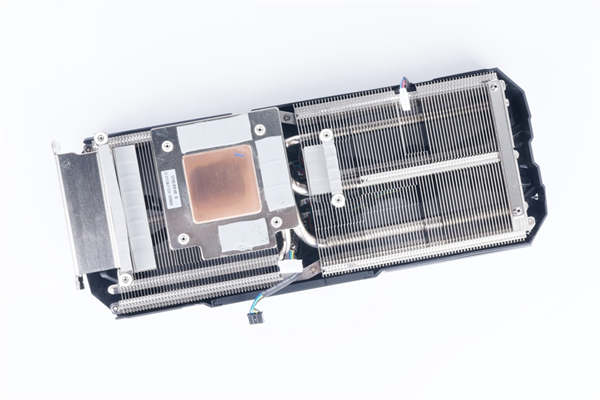

↑ 散热器特写一览，可以看到底部 4 根热导管贯穿鳍片的部分。

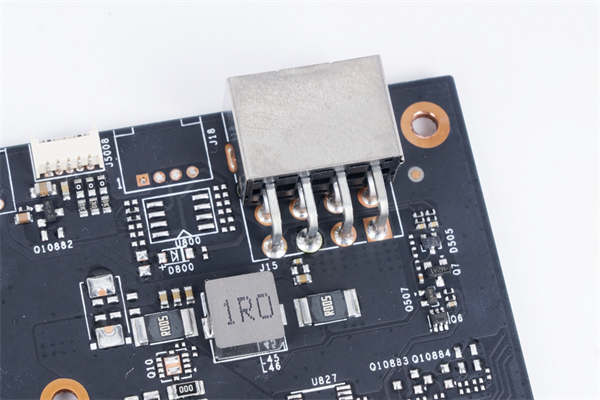

↑ 外接的 PCI-E 6+2 Pin 接口位于 PCB 尾端，在整张显卡上则是位于上方靠右，採用外壳包覆金属的连接基座设计，后方还具有 +12V 输入电感，初步针对输入电力做初步的滤波。

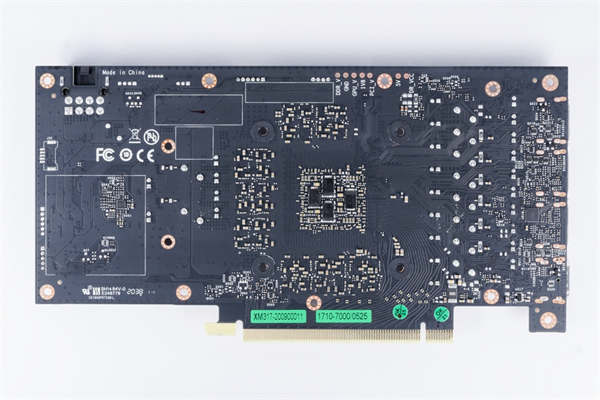

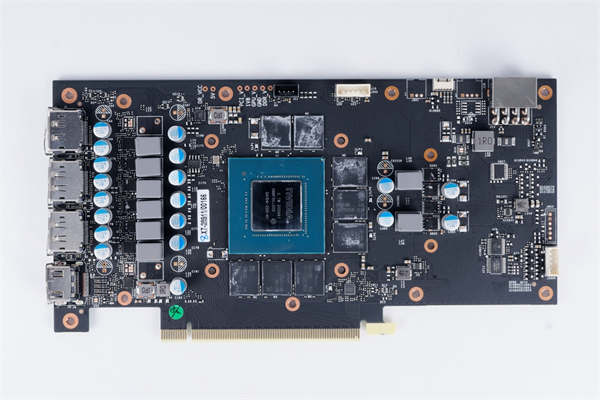

↑ PCB 正反面一览。

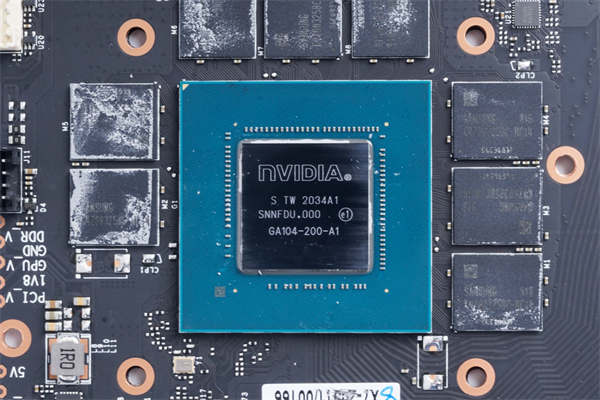

↑ GPU 晶片採用 GA104-200-A1 型号的核心。
显示记忆体则是採用 8 颗 Samsung K4Z80325BC-HC14 GDDR6 颗粒组成，每颗容量 1GB，总共 8GB。

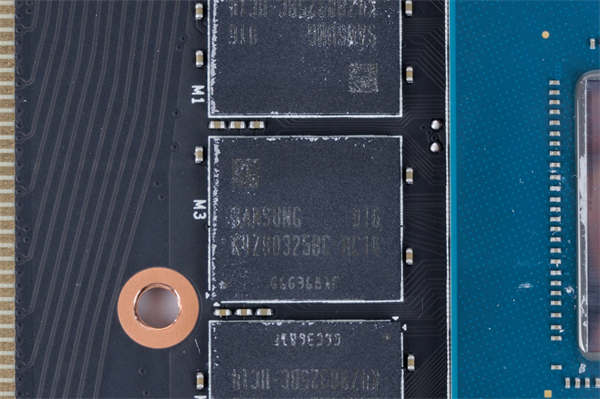

↑ Samsung K4Z80325BC-HC14 GDDR6 颗粒特写。
显卡 PCB 上方有着电压量测点，可以直接使用电表量测相关电压，方便检测与超频使用。

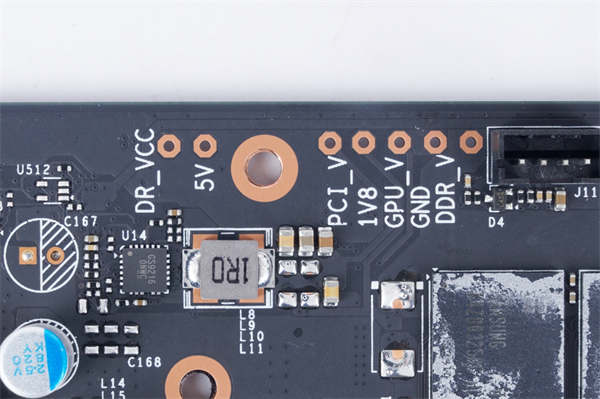

↑ PCB 电压量测点。
显卡供电方面，在 GPU 与 VRAM 的部分採用 6+2 / 1 相的供电设计，GPU NVDD PWM 控制器总共採用 1 枚 uPI UP9512R 进行控制，控制器支持 NVIDIA Open VReg Type 4i/Type 8 + PWMVID 标準，单颗最高可支援 8 相控制。
其中 GPU NVDD 的供电部分为 6 组，每组一相并採用了整合上下桥与 Gate Driver 的 Alpha & Omega AOZ5311NQI (BLN0) DrMOS 一枚，并于前方与后方分别串接 270、820µF 的前后端输入输出滤波固态电容。
VRAM 的部分同时在主要 FBVDDQ/VDD 为 2 相，PWM 控制器与 Gate Driver 採用 uPI UP1666Q 整合型 IC，每相晶体採用 Magnachip MDU1514 + MDU1511 1H1L 的配置，并同样也是于前方与后方分别串接 270、820µF 的前后端输入输出滤波固态电容与 0.22µH 电感，另外 VRAM VPP 则是 1 相供电位于左下方，由单枚 GStek GS9216 的 Step Down Converter IC 元件提供。

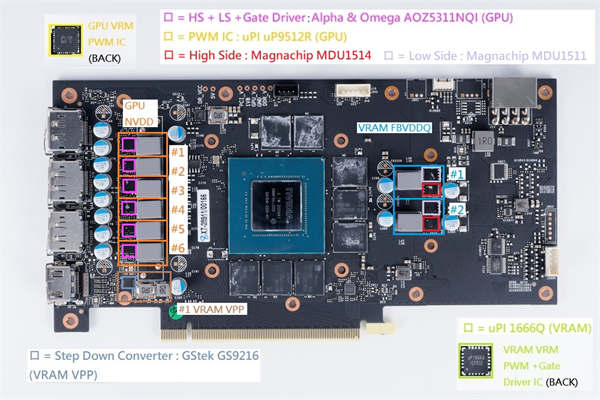

↑ 相关供电与元件布局一览。

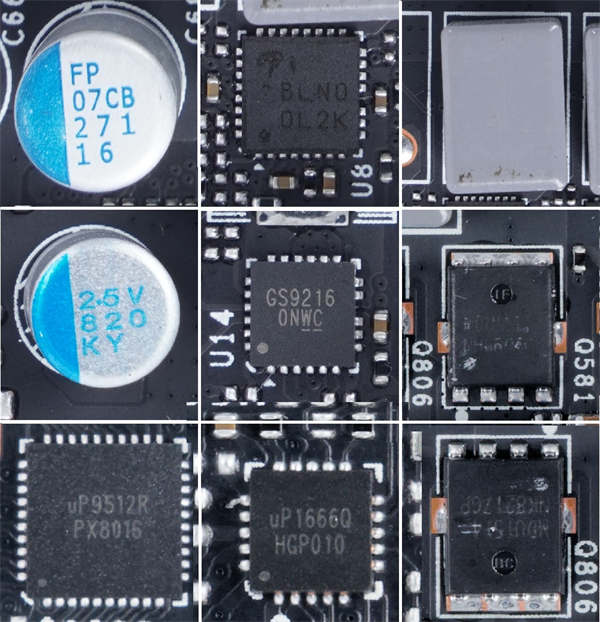

↑ 元件特写，其中 uPI UP9512R 与 UP1666Q 位于 PCB 背面。

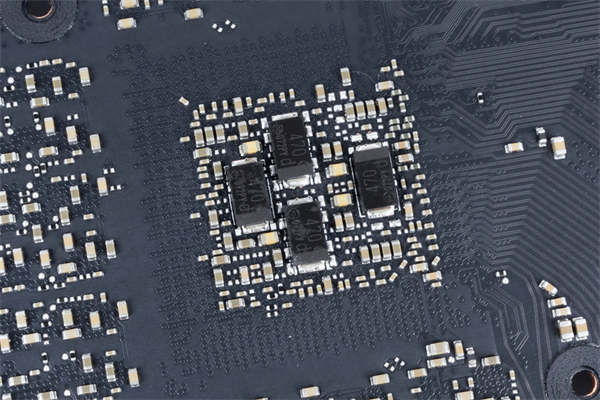

↑ 在 GPU 背面也安排了 4 枚 Panasonic 470µF SP-Cap。
本卡同时具备一枚 uPI uS5650Q 4 通道电压与上桥电流分流器的监控晶片，负责计算显卡的消耗功率资讯。

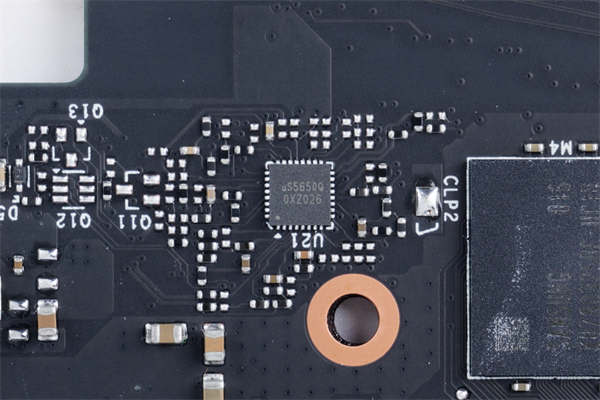

↑ uPI uS5650Q。

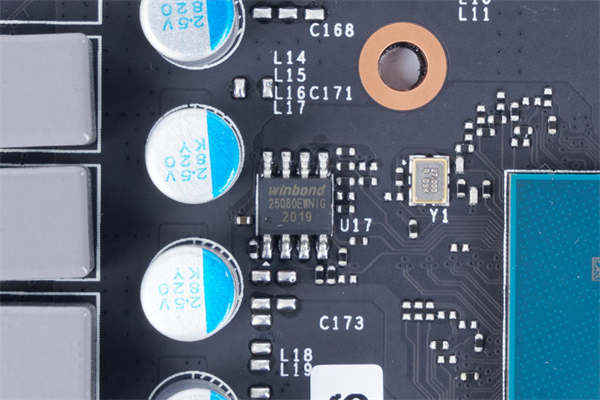

储存 BIOS/UEFI 资讯的 SPI Flash 採用 Winbond W25Q80EWNIG 8Mb NOR FLASH。
↑ Winbond W25Q80EWNIG。
GALAX GeForce RTX 3060 Ti EX (1-Click OC) 灯效 : 可连接主机板 RGB 的设计
在这张显卡上，GALAX GeForce RTX 3060 Ti EX (1-Click OC) 採用具有 RGB 灯效的透明 WINGS 折面叶片风扇，同时在侧边的 WHAT\'S YOUR GAME 文字也能够亮出 RGB 灯效。

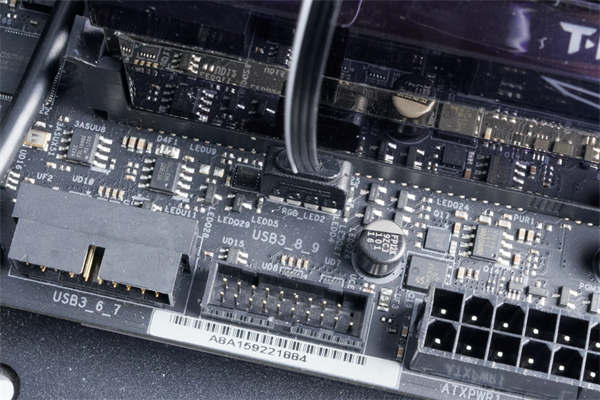

↑ 藉由附上的 4-Pin RGB 转接线可以连接主机板进行灯效同步。

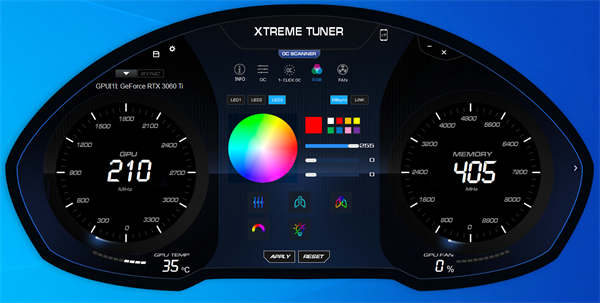

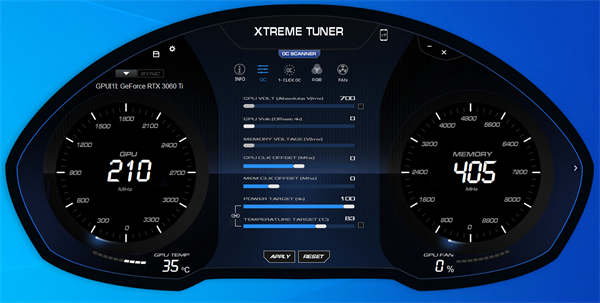

↑ 如果主机板没有 4-Pin RGB，那么也可以透过 GALAX 自家的 1-Click OC 软体进行设置，该软体除了可以进行超频、频率调整，也能够控制 RGB 灯光。

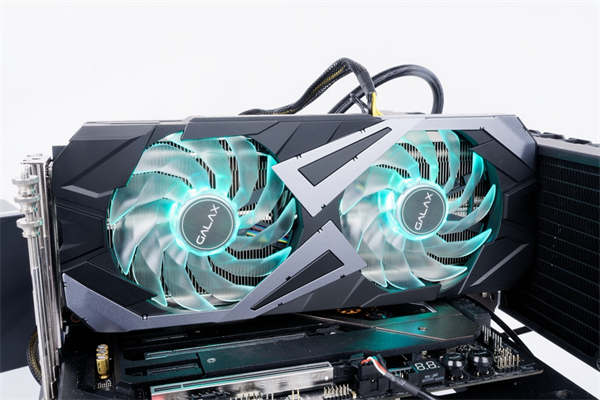

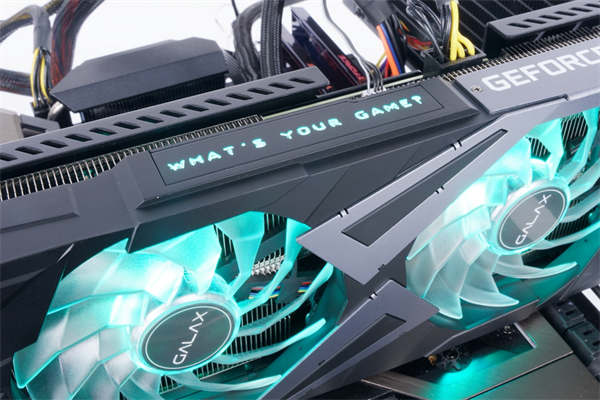

↑ 灯光展示。
GALAX GeForce RTX 3060 Ti EX (1-Click OC) 效能测试 : 主流游戏的最佳性价比
效能测试方面，本次搭配 Intel i9-10900K CPU 进行测试，测试涵盖 3DMark、Unigine 系列，以及几款游戏 Benchmark / 实际游玩表现。
测试平台 :
处理器：Intel i9-10900K
CPU 散热器：Corsair H150i PRO RGB 360mm 一体式水冷
主机板：ASRock Z490 Taichi
记忆体：TEAM T-Force XTREEM ARGB DDR4 3600 8Gx2 C14
显示卡：GALAX GeForce RTX 3060 Ti EX (1-Click OC)
系统碟：Seagate FireCuda 520 M.2 PCI-E 2T SSD
电源供应器：Seasonic SSR-850FX FOCUS Plus Gold 850W
作业系统：Windows 10 Workstation Pro 1909 64bit

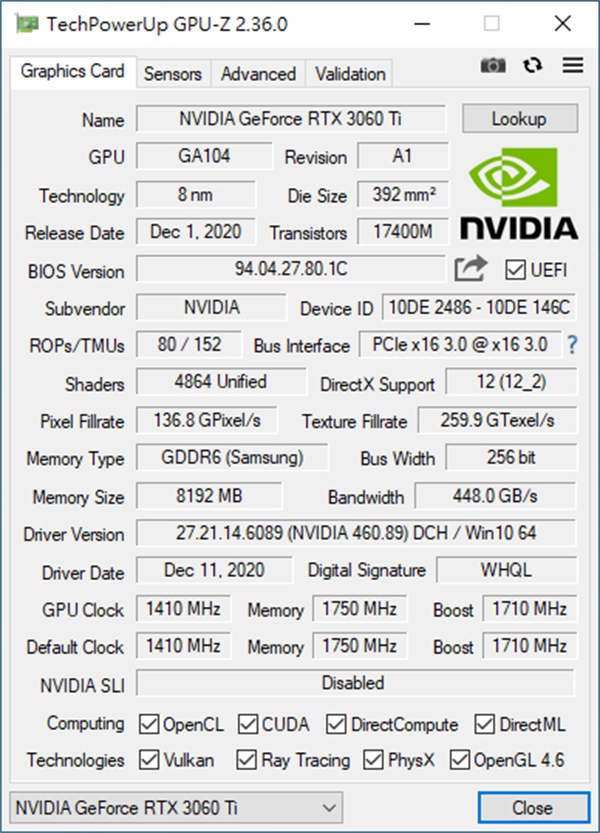

GPU-Z 截图，可以看到 RTX 3060 Ti 的详细资讯。採用 Ampere 架构的 GA104 核心晶片、製程为 8 nm，Cuda 核心数量为 4864 个，显示记忆体则为三星 GDDR6 256-Bit 8192 MB。在时脉方面，预设核心时脉为 1410 MHz、Boost 时脉可达 1710 MHz、记忆体时脉为 1750 MHz。
↑ GPU-Z 截图，实际 RTX 3060 Ti 最高可以支援到 PCIe x16 4.0 的规格，但受限于本次使用的平台最高仅能够到 PCIe x16 3.0。
DXVA Checker 判读结果，最高支持到 AV1、HEVC、VP9 VLD 等级的 8K 解析度影片硬解，在中阶显卡上硬解能力一样给予优越的支援度。
↑ DXVA Checker 判读结果。
首先我们先测试业界最标準的跑分软体 UL 3Dmark 系列，这个项目我们将测试 Fire Strike 与 Time Spy 两个类别。Fire Strike 以目前还是比较常见的 DX11 API 为基础做为测试，一般的 Fire Strike 解析度为 1080p，Extreme 则是 1440p。另外 Ulrta 就是 4K 级别的测试，主要针对多 GPU 的平台，Time Spy 则是採用 DX12 API 来进行。

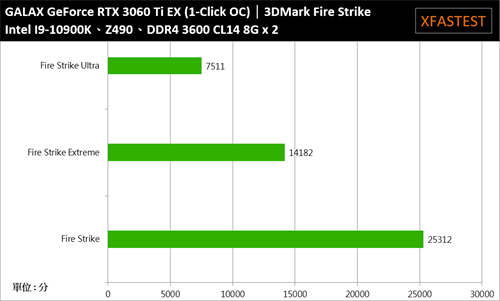

↑ Fire Strike 项目获得 25312 分、Fire Strike Extreme 14182 分、Fire Strike Ultra 则获得 7511 分。

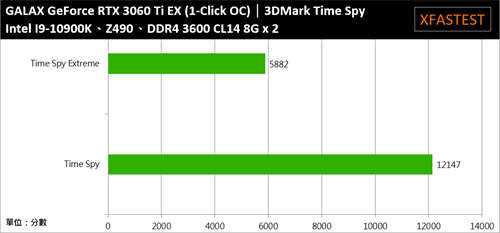

↑ Time Spy 项目测试分数为 12147，Time Spy Extreme 则是 5882。

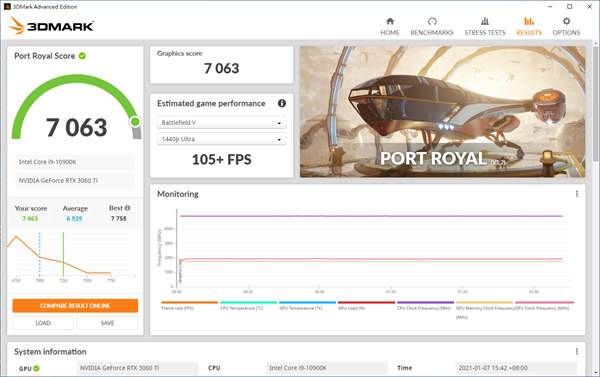

↑ Port Royal 项目测试分数为 7063。
3DMark 同时也有着 NVIDIA DLSS feature test 的测试项目，我们这回测试 4K (2160p) 的解析度，测试项目包含 DLSS 1、DLSS 2 Performance、DLSS 2 Quality，并比较关闭与开启的效能差异。

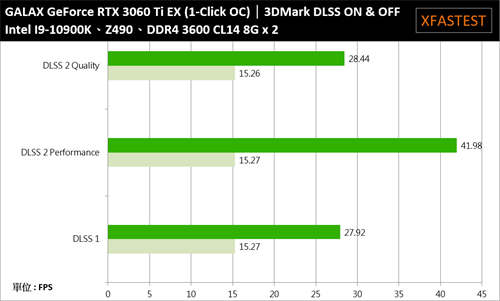

↑ NVIDIA DLSS feature test 项目，浅绿色为关闭，深绿色为开启。
Unigine 项目方面主要测试使用 Unigine 引擎所带来的性能基準测试。在 2009 年 Unigine Heaven 推出的时候由于其极致的 DX11 曲面细分 (tessellation) 特效，使得在遥远的当年最高阶的卡王都难以顺畅运行。另外 Unigine 2 SIM 引擎则是更加加强仿真方面的应用。
Unigine 2 SIM 是市面上极少数支持双精度 64-bit 的引擎。就已经自带光影追蹤 Unique SSRTGI (Screen-Space Ray-Traced Global Illumination) dynamic lighting technology 的效果，因此这方面并未动用 RTX 系列的光追硬体线路与相关的 API/SDK 来实现。仅是利用 DirectX、OpenGL 中既有的 API 与额外的数学运算来实现。

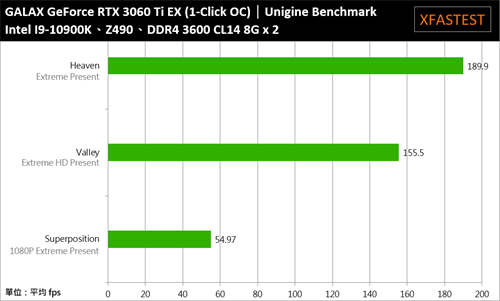

↑ Unigine 相关测试，Heaven 获得平均 189.9 FPS、Valley 155.5 FPS、Superposition 54.97 FPS。
在游戏测试方面，这次我们选用了几款游戏，包含对效能相对要求较低的电竞游戏与对特效要求较高的一些大作，包括《CyberPunk 2077》、《绝地求生 (PUBG) 》、《战地风云 5》多人连线、《刺客教条：奥德赛》、《FarCry 5》、《控制 (Control)》、《奇点灰烬》、《F1 2020》来进行游戏效能测试。解析度均採用 1080p 来进行，各游戏的特效如内所示。并以图表呈现来让玩家们可以一眼得知各种游戏的表现如何。
在测试手法上，图表中深绿色的部分《FarCry 5》、《刺客教条：奥德赛》、《奇点灰烬》、《F1 2020》使用内建的 Benchmark 进行测试。其余浅绿色均是实际游玩并以软体抓取其 FPS 再进行平均，故这些数据仅供本张显卡参考，不宜与网路上的其他数据直接进行比较。

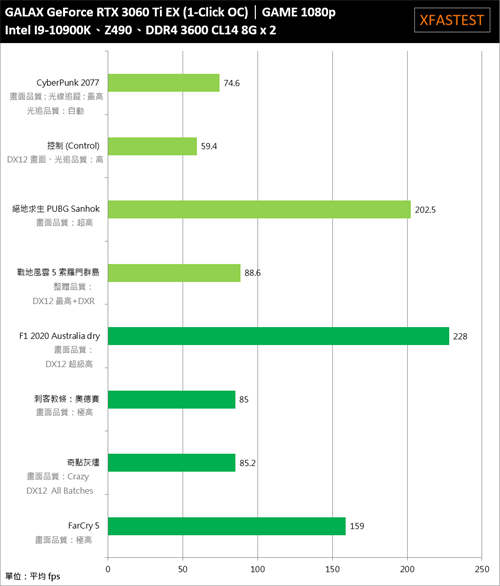

↑ 游戏测试数据。
由上述测试图表我们可以得知，基本上这张 GALAX GeForce RTX 3060 Ti EX (1-Click OC) 的定位算是能够满足绝大多数 1080p 情况下特效全开的游戏效能表现，在许多游戏大作上都能够有着大约平均 60 FPS 左右的成绩，甚至这样的成绩是在开启 DXR 光线追蹤下所获得的。
而纵使是对特效要求极高的一些大作游戏仍然能够以最高特效超过 60FPS 运行，除了像是刺客教条、奥德赛，战地风云 5 这些以外，称得上近期最热门的 CyberPunk 2077 也能够在借助 DLSS 的情况下，达到光线追蹤 : 最高特效的顺畅全开表现。
挖矿测试方面，我们採用 PhoenixMiner 进行 ETH 挖矿，使用预设的 eu nanopool 参数并调整显卡相关数据，在考虑显卡功耗的情况与挖矿性能下，将 PL 设定为 60%、显示记忆体 +1500 可以稳定运行至少 45 分钟，算力方面约 63.5 MH/S，显卡功耗约 130.6W 左右。
↑ ETH 挖矿测试。
GALAX GeForce RTX 3060 Ti EX (1-Click OC) 散热与功耗测试 : 大尺寸双风扇散热器、散热表现优质
温度与功耗测试以整机的功耗 AC 端呈现，电源供应器本次採用 80 PLUS 金牌的 Seasonic FOCUS Plus Gold 850W ，并且以 FurMark、3D Mark Stress Test 来做为负载的基準，另外在功耗上我们亦增加一个 OCCT 的 Power Supply 项目，来模拟 CPU 与 GPU 同时高载的情况下的整机功耗，藉此提供电源供应器瓦数上的选购建议。

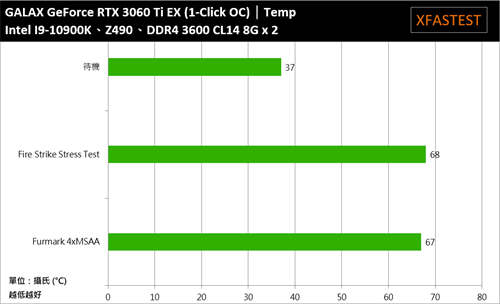

↑ 温度测试。

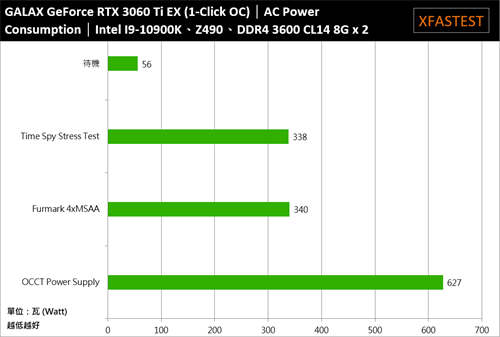

↑ 功耗测试。
在温度测试下，烧机最高温为 68 度，受惠于优质的散热设计，在 RTX 3060 Ti 的 GPU 上这样的表现当然还是相当不错的。
在功耗方面，单纯对显卡进行负载最高为 340W，整机功耗为 627W，虽然官方的建议为 550W，但倘若用户有搭配高阶的 CPU，例如本次的 I9-10900K 并有解锁 PL 了话，情况允许还是建议各位搭配至少 650W 以上、大厂可靠的电源供应器。
GALAX GeForce RTX 3060 Ti EX (1-Click OC) 心得结论 : 高性价比的电竞显卡首选
这回由影驰 GALAX 所推出的 RTX 3060 Ti EX (1-Click OC) 显卡，除了在外观上採用大尺寸的双风扇，四根热导管与优质的散热器以外，同时在 RGB 的灯光校方面更是相当不错，并且还能够连接主机板的 4-Pin RGB Header，使得能够透过主机板创造最精準的 RGB 灯光控制效果。
内部方面採用 RTX 3060Ti 主流的 6+2 相供电，并且效能表现上也是相当不错，在目前市面上大多数的 1080p 游戏大多能够特效全开顺畅运行，对于想要购买一张高性价比的电竞专用显示卡，相信这回由 GALAX 推出的这张 RTX 3060 Ti EX (1-Click OC) 会是个很棒的选项。
