ASUS在去年 AMD 推出高阶 X570 晶片组中小主机板双管齐下，同时推出高阶 ROG CROSSHAIR VII Impact 跟 ROG STRIX X570-I 两种款式。但前者的大小已经步入 DTX 的範畴，因此机壳空间紧绷的玩家，若想要败家之眼的信仰，仅剩下一款主机板可以购买。
然而，在今年 AMD 推出主流定位的 B550 主机板后，玩家们将会多一个选择。这次要介绍的 ROG STRIX B550-I Gaming 在用料上对比大哥 ROG STRIX X570-I Gaming 不逞多让，不但有相同的 8+2 相供电外，也保留了 VRM 供电上的小风扇，同时价格也更加亲民，相信是要组建 AMD 平台的 ITX 主机玩家们的新宠儿。
规格
尺寸：ITX(17cm x 17cm)
处理器支援：AMD 3rd Gen Ryzen
处理器脚位：AM4
CPU 供电相：8+2 Teamed Power Stages
晶片组：AMD B550
记忆体：2 x DIMM, MAX 64GB, DDR4 5000(OC)MHz
扩充插槽：1 x PCIe 4.0 x16(x16)
储存埠：6 x SATA 6Gb/s、1 x M.2 Key M 22110(PCIe 4.0 x4 & SATA)、1 x M.2 Key M 2280(PCIe 3.0 x4 & SATA)
网路：Intel I225-V 2.5GbE
显示输出：DisplayPort、HDMI
无线：Intel Wi-Fi 6 AX200 2×2 1024QAM/OFDMA/MU-MIMO 802.11ax、蓝牙v5.1
音讯：ROG SupremeFX 7.1 S1220A 、USB Type C 输出
USB埠：1 x USB 3.2 Gen 2 Type E(前置扩充)、4 x USB 3.2 Gen2(1C/3A)、2 x USB 3.2 Gen1(2 个需扩充)、3 x USB 2.0(2 个需扩充)、1 x Audio Type C(USB 2.0)
ROG STRIX B550-I GAMING 开箱
ROG STRIX B550-I GAMING的盒装设计与 ROG STRIX X570-I GAMING一致相同，只有在晶片组字样上做出改变。但玩家若仔细一看就能发现，B550-I 在 M.2 散热片的败家之眼与主机板底部都没有 RGB 灯效，更加的低调内敛。
虽然这次主流的 B550 主机板无缘华硕最顶级的 ROG Crosshair 系列，但用料上也毫不马虎。除了有 8+2 相功率级供电、在 VRM 散热器上也保有小风扇帮助散热外，也有 2 DIMM DDR4 插槽，最大 64GB 记忆体容量与表定 5000MHz 的超频能力。
而在扩充部分则有 1 根 PCIe 3.0 x16 插槽。储存方面则为 2 根 M.2 2280 扩充，其中第 1 条能支援 PCIe 4.0，且都可走 PCIe 或 SATA 通道，另外还有 4 个 SATA 6Gb/s 连结阜。特别的是相比 X570I，B550I 多了前置 USB USB 3.2 Gen 2 Type E 扩充孔，对有需求的玩家来说实属福音。
↑ ROG STRIX B550-I GAMING 外盒。

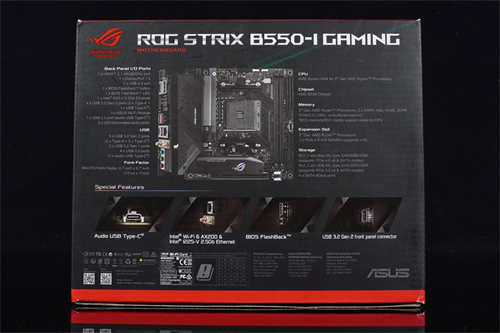

↑外盒背部标示主机板四大特色，包含前置 USB 3.2 Gen 2、USB C Audio、BIOS FlashBack 技术与 Wi-Fi 6 无线网路 + 2.5GbE LAN。

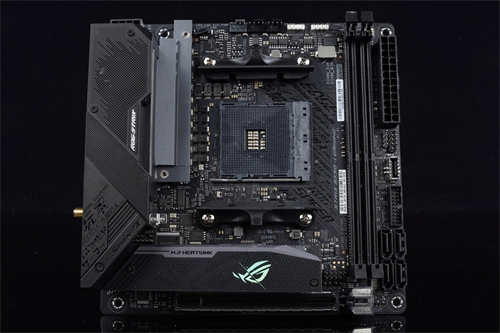

ROG STRIX B550-I GAMING 外型一览，在 ITX 迷你的正方形面积中，有着 8+2 向供电的规格与 8PIN 供电，而 VRM 散热器上与精緻的小风扇也得以保留，相信推动 3 代 Ryzen 处理器不在话下。而在黑化的 PCB 板上，甚至还刻上了具有新一代扭曲感的电竞图腾设计。
↑ ROG STRIX B550-I GAMING。

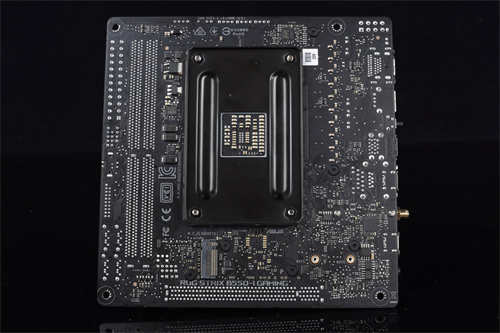

↑主机板背部有一 M.2 2260/2280 扩充槽。

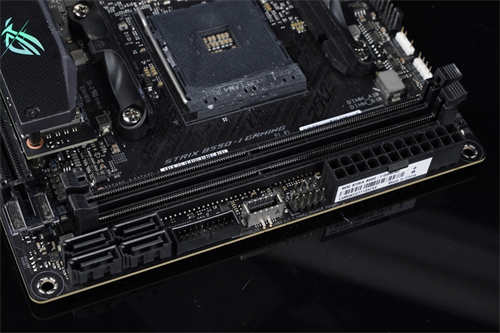

主机板右侧部分除了有两条DIMM DDR4 记忆体插槽，也将 ATX 24-pin 供电、前面板控制针脚、USB 3.2 Gen 1 与 USB 3.2 Gen 2 Type C 扩充埠安排在此。另外相比 X570-I，B550-I 将其中 2 个 SATA 扩充埠与 USB 2.0 的连接埠交换了位置。
↑主机板右侧。

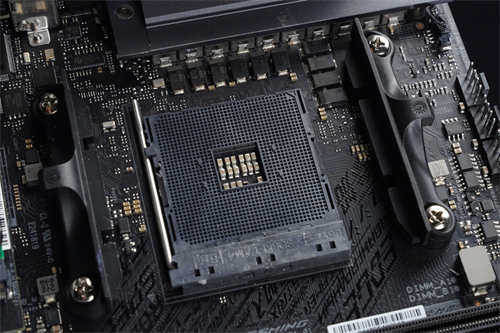

CPU 採用 AM4 脚位，能支援 Ryzen 3 代处理器或 4 代 APU(主机板也带有显示输出)。CPU 的 8+2 在处理器左侧，并搭配 VRM 散热片与小风扇压制温度。主机板上方则有 3 个风扇插槽与 RGB 脚座。
↑处理器插槽。

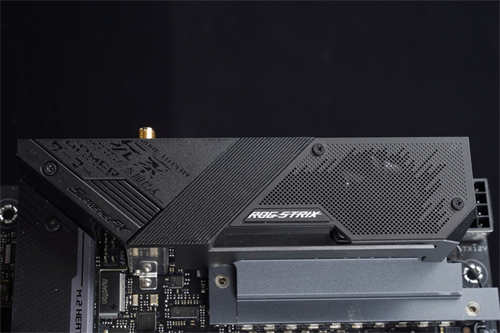

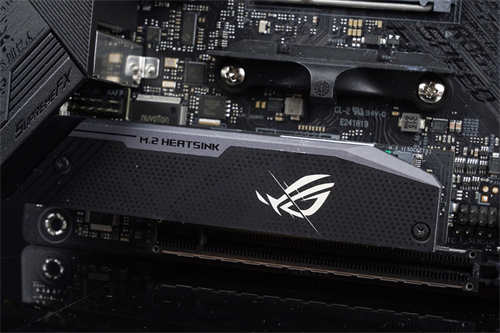

下方则是一根 M.2 扩充子板与一条 PCIe x16 插槽，都是直连 CPU 的设计并支援 PCIe 4.0。上方的 M.2 散热器有镜面反光的新一代扭曲 ROG 眼睛标誌。在其週围也密密麻麻的布满大小不一的 ROG 字样，乍看无序，实则将败家之眼隐藏在其中。
↑主机板下方。
接下来看到左侧的档板造型，由上而下分别为做出造型的风扇散热孔，带有扭曲感薄色 ROG STRIX 字样的软胶、斜纹、与新一代扭曲 ROG 电竞图腾。而在档板上方，则是 8PIN 的 CPU 电源接口。可能是为了让玩家方便安装 CPU 电源，才没有做出一体式档板的设计。
↑主机板左侧。

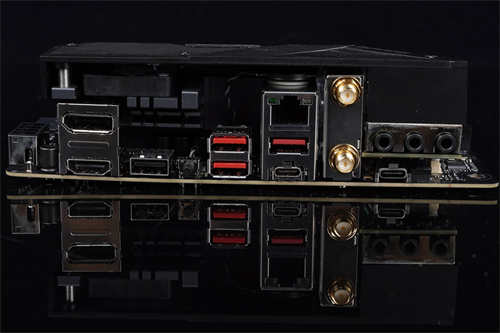

后 IO 部分，显示方面有一个 DisplayPort 1.4 跟 HDMI 2.1;4个 USB 3.2 Gen 2 连接埠(3 个 Type-A、1 个 Type-C);2个 USB 2.0(1 个 Type-A、1 个 Type-C 并能音讯输出)。声音方面除了刚刚提到的 Type-C 外，还有 3 个 LED 灯效的音讯输出。网路方面，有线方面一个 2.5Gb 乙太网路、无线方面则是 Wifi 6。
↑后 IO。

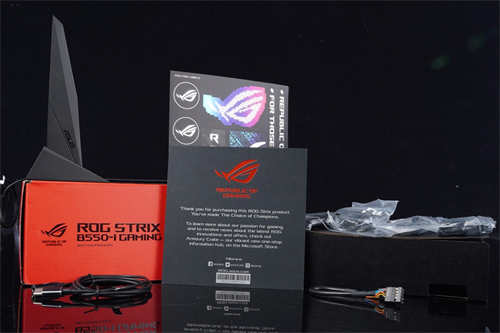

配件部分，除了有 I/O 挡板、手册、安装光碟以外，还有 4 条 SATA 连接线、1 个束线带、2 个 M.2 螺丝包、1 对 Wifi 天线、一组 M.2 螺丝，以及ROG 信仰贴纸跟 ROG 感谢小卡，与一条 Type-C 转 3.5mm 的线。
↑配件。
ROG STRIX B550-I GAMING 拆解
将主机板散热片拆掉，可以一览内部的用料。这次 ROG STRIX B550-I GAMING 在正面的 M.2 插槽子板同时也是音效子卡，与 PCB 板的连接并非跟 X570-I 一样的软性电路板，而是直接用排线连结主机板。

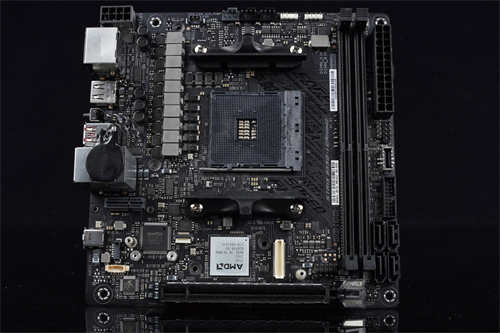

↑ ROG STRIX B550-I GAMING 拆掉外壳。

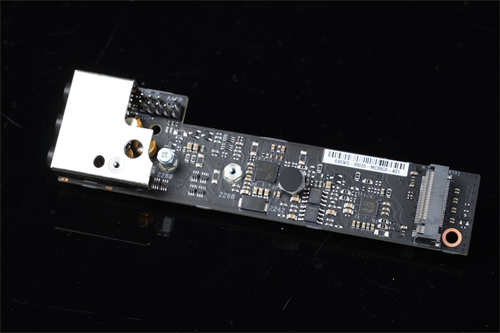

↑ ROG STRIX B550-I GAMING M.2 子卡。

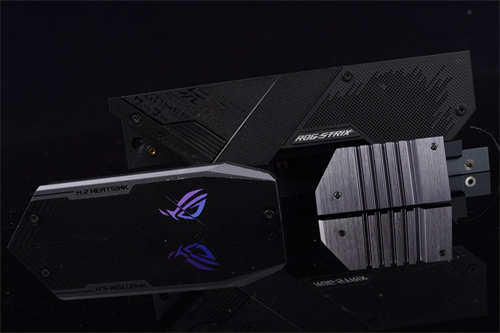

↑ ROG STRIX B550-I GAMING M.2 装甲与散热片等。

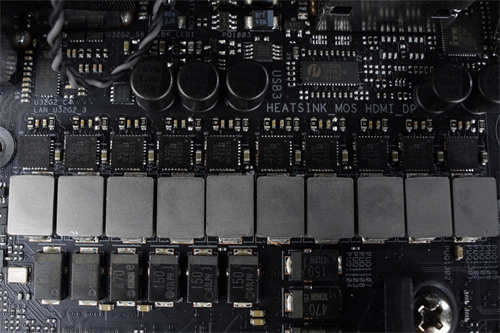

VRM 供电部份，PWM 控制器被放在主机板正面背面各一个，为华硕自研的 DIGI+ 主控 ASP1106，1 路输出原生 8 相供电，每相 MOSFET使用 50A Vishay SiC639 一体式 MOS，SoC 每项也同样是 SiC639 共两相，分别控制 Vcore 与 SoC 各一相。
↑ 供电布局一览。
↑ PWM 控制器。

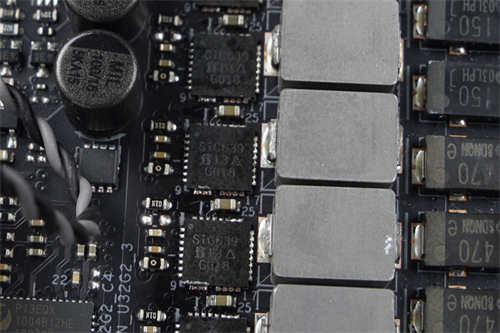

↑ MOSFET SiC639。

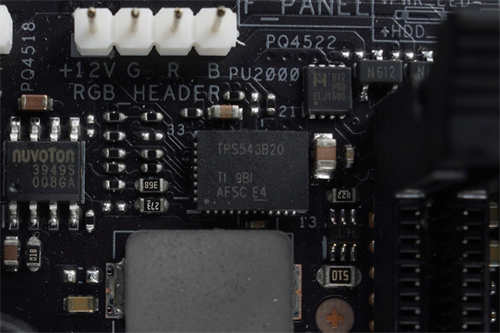

记忆体供电部份，採用了德州仪器 TPS543B20 的稳压器设计，这颗整合了 MOSFET、PWM 控制器等，整个记忆体供电都由他完成。为单向设计，一向为 25A。
↑ TPS543B20。

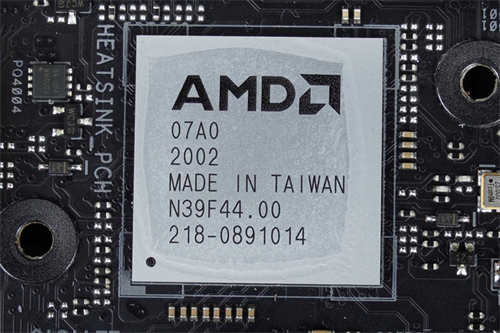

FCH 部分为 B550，其 MPN 码为 218-0891014。旁边有连接子卡的连接埠，另一边则是 Nuvoton NCT6798D-R 环控晶片。在旁边有两个 BIOS 的 Flashback 的晶片跟 MX25U25673G 的 BIOS ROM。左下角有 ASUS 自研的 TPU 晶片，可以让 BIOS 自动超频。
↑ B550 FCH。

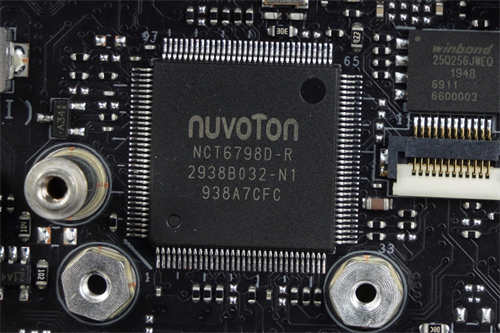

↑ NCT6798D-R 环控晶片。

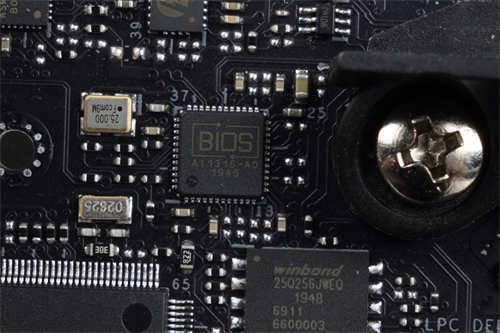

↑ BIOS 晶片。

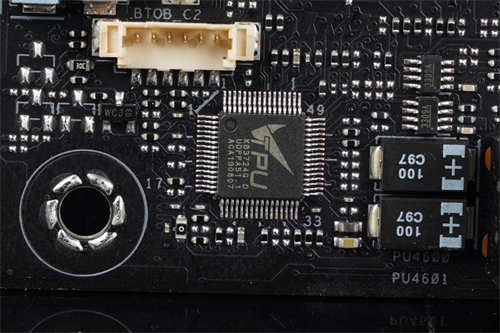

↑ ASUS TPU KB3724Q 自动超频晶片。
I/O 部分，各有一个 PI3EQX1004 与一个 ASM1543 的晶片，分别做为与前方扩充与后方的 USB 3.2 Gen 2 的 Redriver 跟 Type C 的切换器。显示部分，HDMI 2.1 有一颗 ITE IT66317FN 作为 Redriver，DP 输出则是 PI3DPX1203。

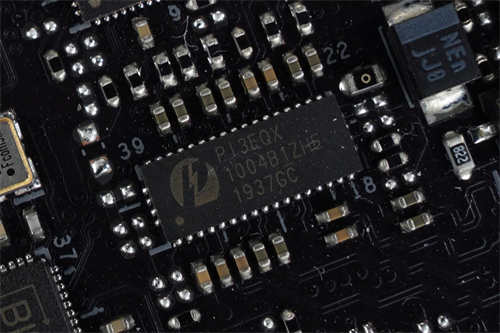

↑ PI3EQX1004。

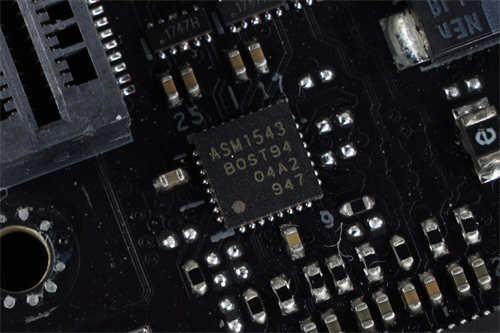

↑ ASM1543。

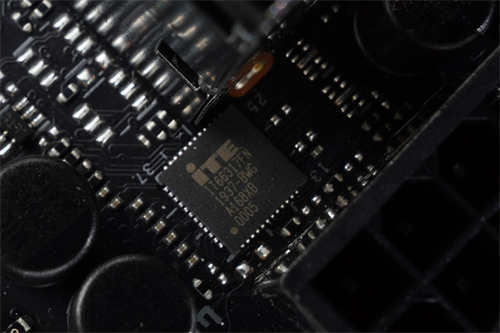

↑ ITE IT66317FN。

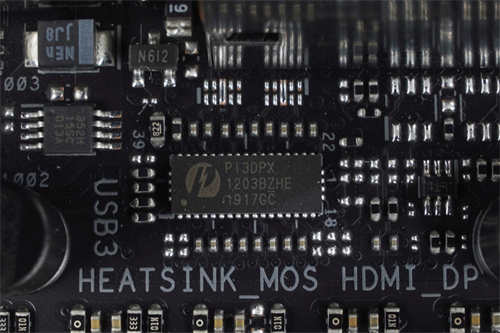

↑ PI3DPX1203。
网路部分，有线网路由 Intel I225-V 2.5Gb 乙太网路提供，无线网路则是集成 Wifi 6 跟 蓝芽 v5.1 的 Intel AX200，并安装在 ASUS Wifi Card 当中以模组化的方式方便玩家安装，甚至日后升级等。
↑ Intel I225-V。

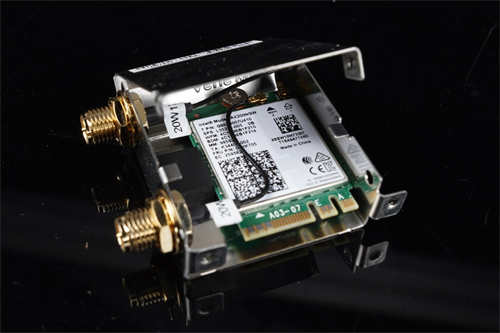

↑ Intel AX200。
接下来看到音效子卡，在正面有一颗 Realtek S1220A 的 DAC，后面也有一颗同样来自 Realtek 的 ALC S210晶片，集合了耳机放大器、用于麦克风/接地的类比开关，以及 USB 2.0 Type-C 音讯输出开关等功能。

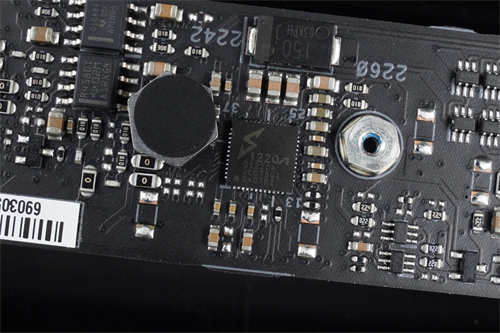

↑ S1220A。

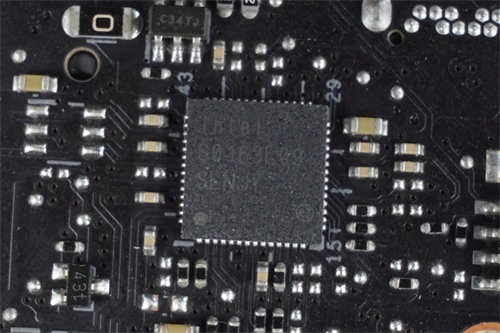

↑ ALC S210。
最后来看到 ROG STRIX B550-I GAMING 的散热器们，由于主机板的供电模组集中在一处，因此散热器也仅有一条，并在上方有一个直径 25mm 的小风扇协助散热。FCH 方面则因为 B550 发热量大幅小于 X570，因此就没有额外的风扇。

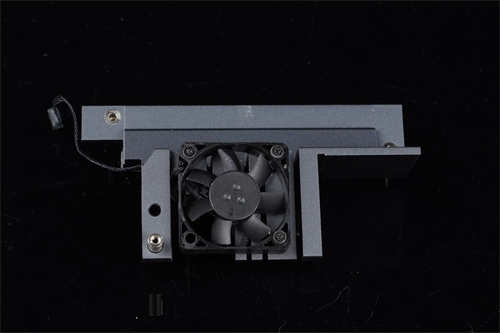

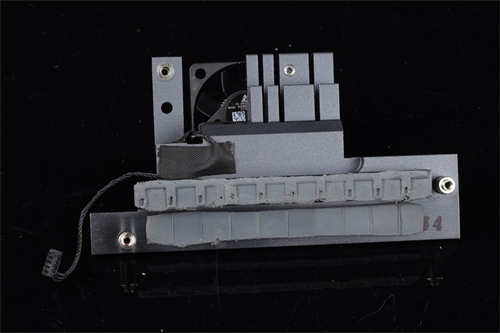

↑ 供电散热模组。
↑ 小风扇。
ROG STRIX B550-I BIOS
BIOS 设定，玩家从 Ai Tweaker 界面来调整 CPU 超频频率、从 Ai 超频调节载入 RAM D.O.C.P. 设定外，也可以从 AMD 自己的 Precision Boost Overdrive，启用后最高可设定 10x Overdrive Scalar 与 200MHz时脉提升。
BIOS 除了提供基本的处理器温度、核心电压与风扇转速等监控功能外，华硕独家的 Q-FAN 风扇调节、Aura 灯效控制与 Armoury Crate 等工具也能从 BIOS 介面当中进行设定、开启与关闭等。
↑ BIOS 主介面，之后的测试时， BIOS 更新至截稿前最新 1004 版本。
↑ Ai Tweaker。
↑ 监控。
↑ 工具。
↑ Q-FAN。
ROG STRIX B550-I GAMING 效能测试
效能测试环节，使用 ROG STRIX B550-I GAMING 搭配 Ryzen 9 3900XT 处理器，在主机板预设 Auto。记忆体方面使用两条 3600MHz 8GB 双通道。显卡方面，则选择 ROG STRIX RTX 2070 SUPER O8G Gaming，散热器方面，以 240 规格的一体式水冷对处理器进行压制。
测试平台：
CPU：AMD Ryzen 9 3900XT
MB：ROG STRIX B550-I GAMING
RAM：DDR4 3600 8GB*2
VGA：ROG STRIX RTX 2070 SUPER O8G Gaming
Cooler：Corsair iCUE H100i RGB PRO XT
OS：Windows 10 2004

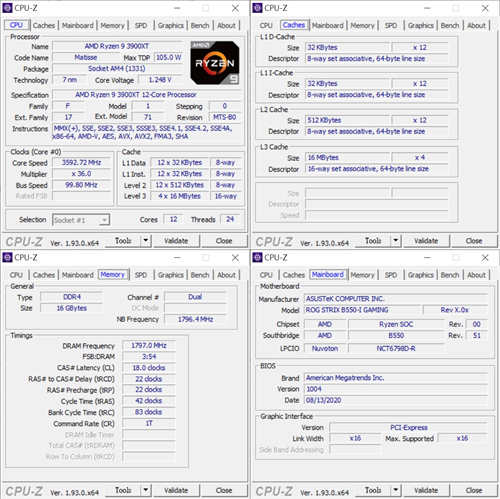

CPU-Z 部分，能识别出处理器 AMD Ryzen 9 3900XT 的资讯，核心代号为 Matisse 的 7nm 製程处理器，表定最大 TDP 105W，并具备 12 核心 24 执行绪。主机板为 B550-I GAMING，BIOS 也更新至当下最新出的 1004 版本。
↑ CPU-Z。

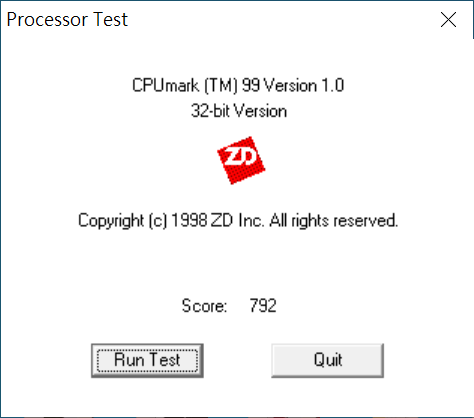

CPUmark 99 老牌测试软体，能判别出处理器的单核心能力。AMD R Ryzen 9 3900XT 单核基础时脉为 3.8 GHz ，但在进行测试时最高能接近 4.7 GHz ，并获得 792 分。
↑ CPUmark 99。

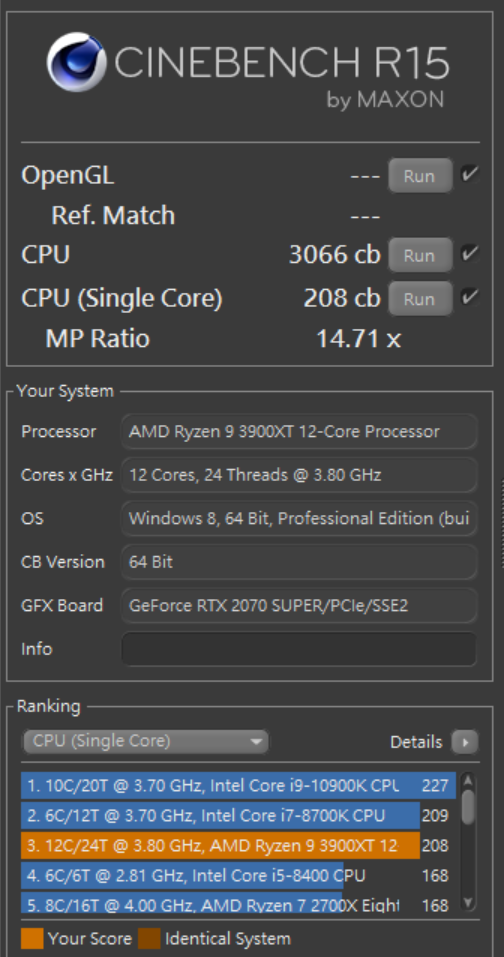

CINEBENCH R15 & R20 是基于 MAXON Cinema 4D 三维绘图软体所开发，实际以 3D 渲染来测试处理器效能。旧款的 R15 中 R9 3900XT 获得单核 208 多核 3066cb，而在较複杂的R20 当中则获得单核 505 多核 6995 的成绩。
↑ R15。

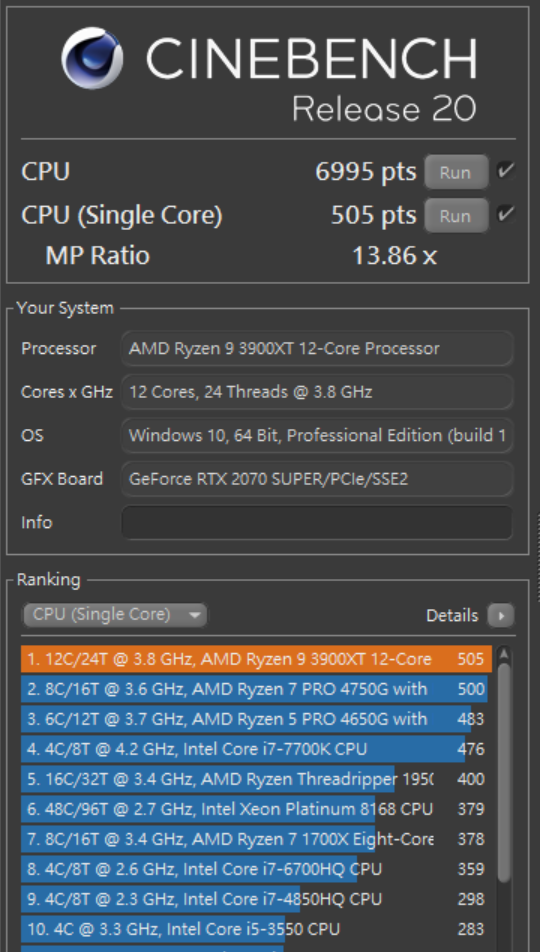

↑ R20。

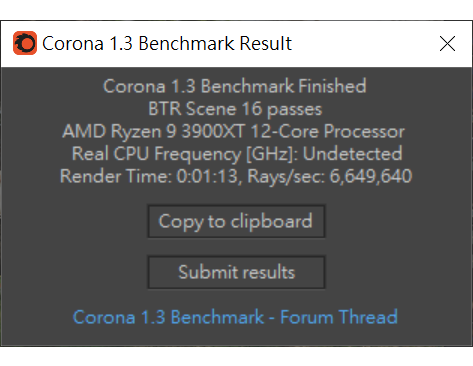

Corona Benchmark 是从 Corona Render 渲染器独立出来的跑分软体，用于处理器测量对照片进行光线追蹤耗费的时间，以测定处理器的渲染效能。在此测试中，R9 3900XT 共耗时 73 秒。
↑ Corona Benchmark。

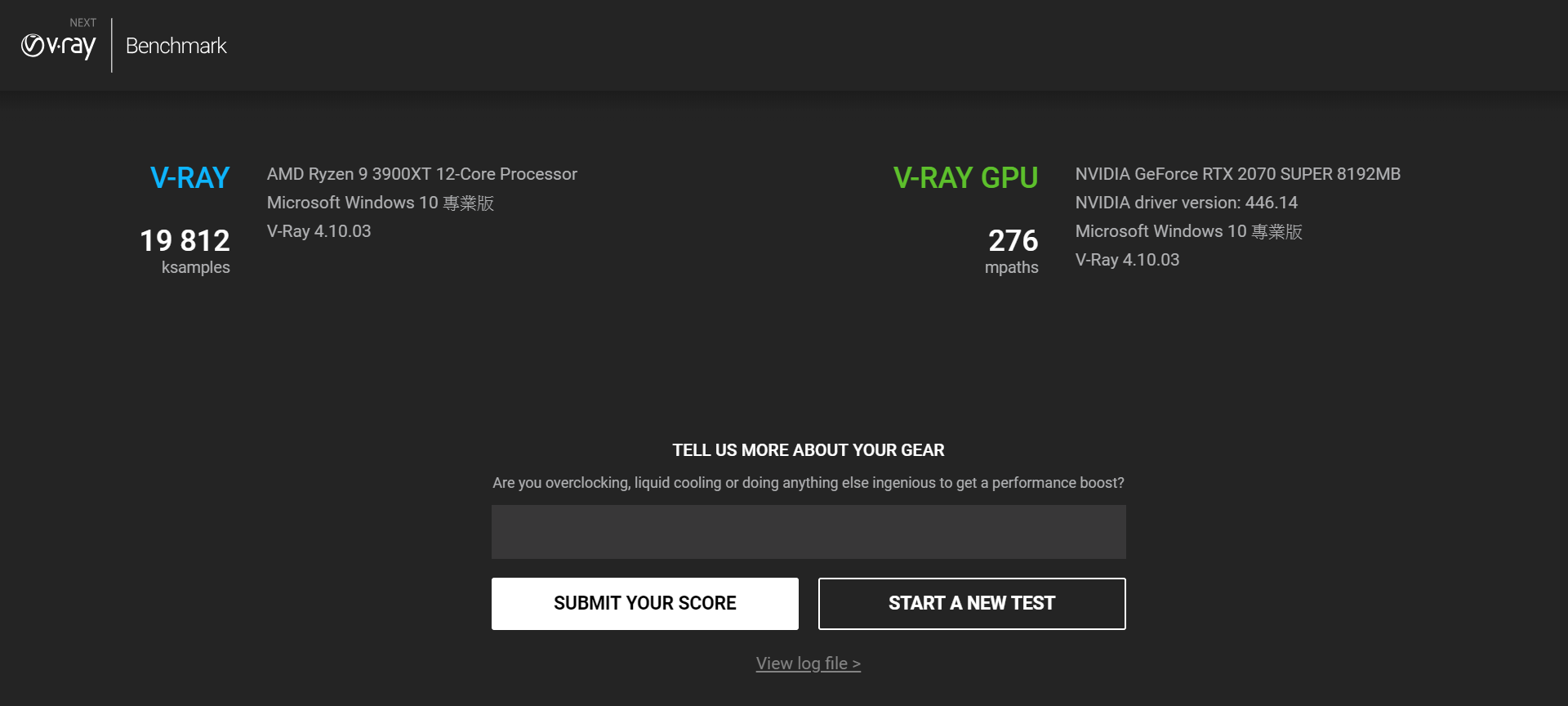

V-Ray Benchmark 基于 V-Ray 渲染器的测试软体，同样是以光线追蹤的耗时进行测试，但能以分数化来判断 CPU 或 GPU 的渲染效能。而在此测试当中， R9 3900XT 每秒可计算 19812 个单位。
↑ V-Ray Benchmark。

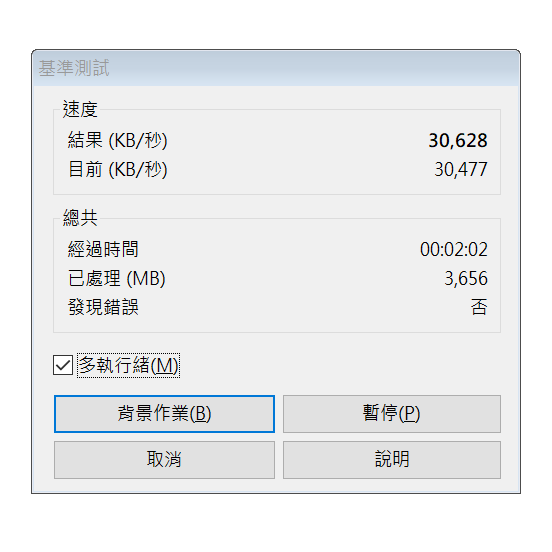

WinRAR是常见的压缩软体，虽然能支援多执行续，但实际进行压缩工作时还是将大部分工作交给单一核心，因此较吃重单核性能。在内建的基準测试下， R9 3900XT 有着 30.628 kb/s 的处理速度。
↑ WinRAR。

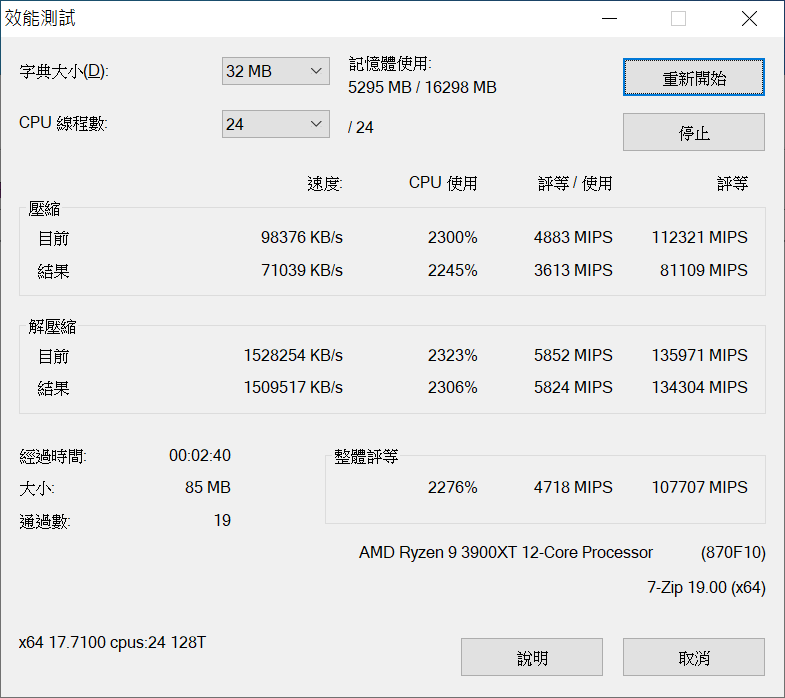

7-Zip 压缩软体则可以更加的表现出多核心的优势，并且能同时测试出压缩与解压缩的效能。在内建的基準测试下，R9 3900XT在压缩方面有 71039kb/s 的处理速度、解压缩有 1509517 kb/s 的速度。
↑ 7-Zip。
X264 / X265 FHD Benchmark 分别用不同编码来判断处理器的影音转档性能，R9 3900XT 在 X.264 有着 65.1fps 的性能;在 X.265 则有着 57.3 fps 的表现。
↑ X264。

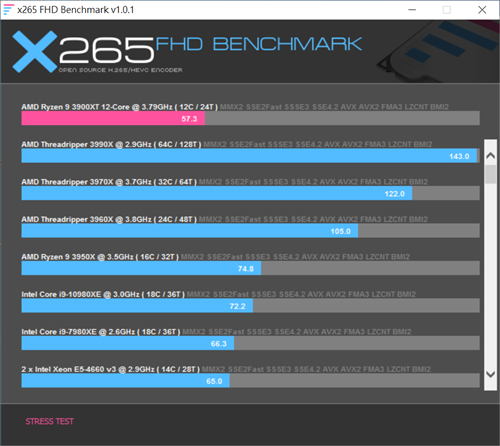

↑ X265。

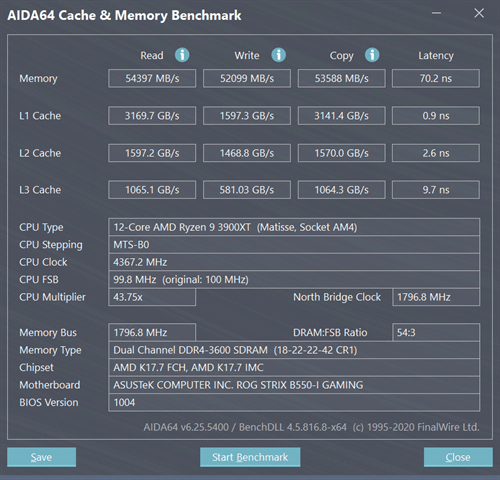

AIDA64 记忆体与快取测试，记忆体使用KLEVV BOLT X DDR4 3600，搭配 B550-I Gaming 主机板有着记忆体读取 54397 MB/s、写入 52099 MB/s、複製 53588 MB/s、延迟 70.2 ns 的表现。
↑ AIDA64 记忆体与快取测试。

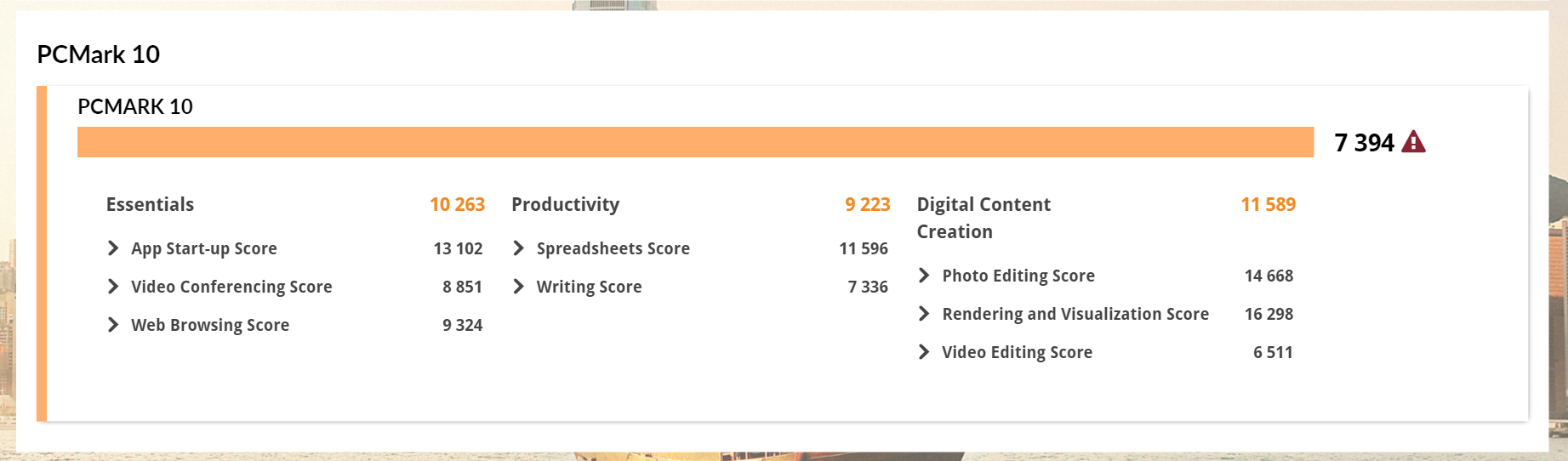

PCMark 10 效能测试，搭配 R9 3900XT 的 ROG STRIX B550-I GAMING 在实际运行程式启动、视讯会议与网页浏览的 Essentials 基本电脑工作获得 10263分、在试算表与文书处理的 Productivity 生产力则获得 9223 分。
在 Digital Content Creation 影像内容创作中则是运行照片编辑、渲染与可视化以及影片编辑进行测试，搭配 ROG STRIX RTX 2070 Super 获得 11589 分。在 PCMark 10 测试获得总分 7394 分。
↑ PCMark 10。
ROG STRIX B550-I GAMING 结论
ROG STRIX B550-I Gaming 整体非常的低调，大胆捨弃 LED 灯效，反倒是在细节上做足，PCB 与 M.2 板上的扭曲 ROG 电竞图腾处处可见设计师的用心，笔者在进行测评时总会对突如其来的细节会心一笑。
想必有许多玩家会对ROG STRIX X570-I GAMING 或 ROG STRIX B550-I GAMING 两款主机板该如何选择而产生疑问?除了 PCIe 4.0 M.2 扩充槽数量与主板上的 RGB 灯效外，最主观还是 B550-I 有给予 USB 3.2 Gen 2 Type E 的前置扩充。若玩家的机壳前面板 I/O 有 Type-C 接口，那挑选 B550I 準没错!
目前 ROG STRIX B550-I GAMING 的价格为 6490 元，有兴趣的玩家可以参考。
