在继 AMD 从去年发布了 X570 晶片组之后，在今年前一阵子也发布了中阶主流定位的 B550，当然在 500 系列中还有着另一张入门的拼图，那就是入门定位的 A520 晶片组，A520 在功能上一样与先前 A 系列的 A320 一样，在 CPU 方面是锁定倍频的设计，此外在 I/O 的部分也有所删减，当然这样子的规格还是对于一般用户而言当然也还是足够的。
映泰针对入门装机、办公或较为日常使用的用户们，这回也推出了 A520MH V6.0 这张板子，採用 M-ATX 大小，两条 DIMM 设计，具备传统类比的 D-SUB 与 HDMI 内显输出，后 I/O 的部分也具备有四个 USB 3.2 Gen 1，整体规格恰到好处，以下就来介绍这张 Biostar A520MH 主机板。
产品规格一览 :
尺寸：M-ATX (24.4 公分 x 20.8 公分)
支援处理器类型：AMD Ryzen 3rd & 4000 Series APU
处理器脚位：AM4
晶片组：AMD A520
记忆体：2 x DIMM, MAX 64GB
扩充插槽：1 x PCIe 3.0 x16 (x16 by CPU)、2 x PCIe 3.0 x1
储存埠：4 x SATA 6Gb/s、1 x M.2 Max Type 2280 (by CPU PCI-E x4 & SATA)
有线网路：Realtek RTL8111H
音讯：Realtek ALC 887 Audio Codec
后方 USB 埠：4 x USB 3.2 Gen 1 (Type-A)、2 x USB 2.0
前方 USB 埠：1 x USB 3.2 Gen 1 19 Pin 前置插座、2 x USB 2.0 9 Pin 前置插座
内显输出 : 1 x HDMI、1 x D-SUB
Biostar A520MH 开箱 : 入门定位、规格俱全恰到好处
在外包装方面，Biostar A520MH 採用黑色的包装，并且简单的有在背面标示产品的一些规格特色。
↑ 外包装正反面一览。
A520MH 主机板採用了尺寸较小的 M-ATX 版型尺寸，对于一些可以容纳到三槽 ITX 板子的机壳来说或许也有机会装入，本体上除了前述提及的两条记忆体插槽设计以外，具备一个最大长度可达 2280 的 M.2 插槽 (兼容 PCI-E 与 SATA 通道)、一根 PCI-E x16 插槽，以上两者的 PCI-E 通道都是走 CPU 的。
SATA 的部分则是四个直立式的位于最底下，另外 M.2 与底部的 SATA 插槽也不会产生干涉问题，此外本张主机板并无具备 +12V RGB 与 +5V ARGB 的相关接头，如果有使用上述设备，像是 AMD Wraith Prism 幽灵风扇等等则仅能使用预设灯效。

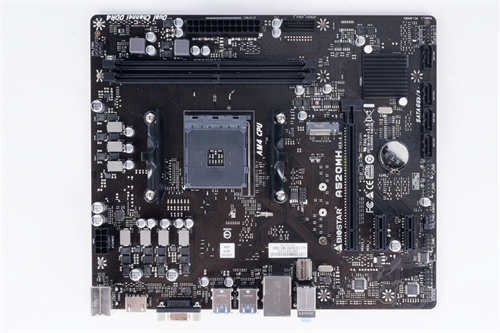

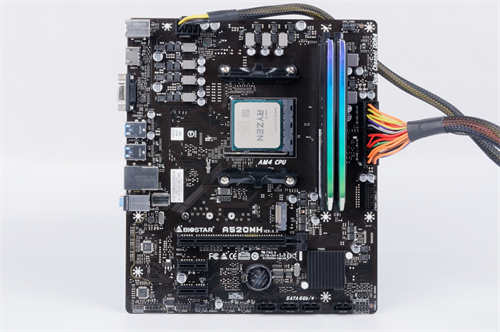

↑ 主机板外观。

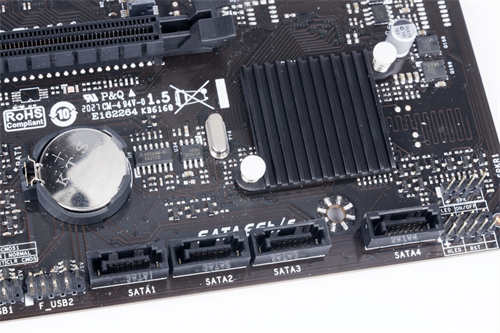

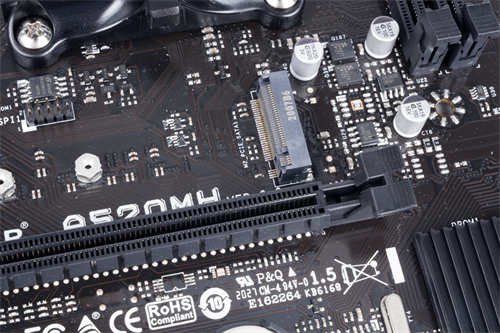

↑ SATA、M.2、FCH 散热片特写。
前 USB 的部分包含两组共四个 USB 2.0，以及一个 19 Pin U3，此外也能观察到这些插槽都具备 ESD 静电吸收元件。

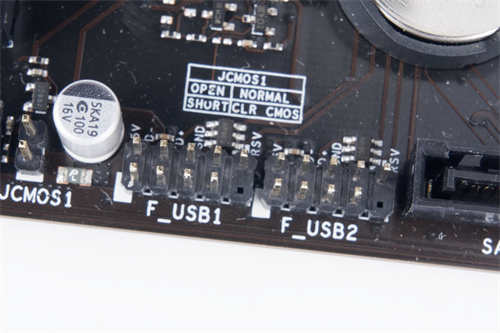

↑ 前 USB 3.2 Gen1 19Pin、USB 2.0 9Pin。
↑ 六只脚的 LRC099 ESD 静电吸收元件。
后 I/O 一览，共计两个 USB 2.0、四个 Type-A 的 USB 3.2 Gen 1，此外还有两个供键鼠的 PS/2，影像输出包含 HDMI 与 D-SUB，以及有线网路与音效输出孔位。

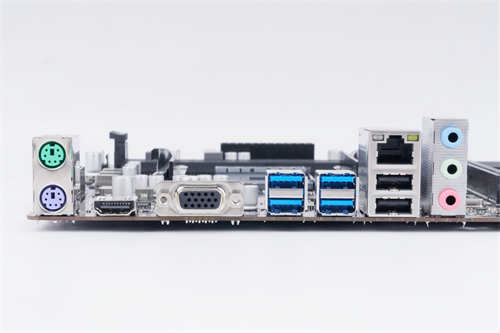

↑ 后 I/O 一览，虽然 HDMI 输出规格没有特别强调，实际使用 R7 4750G 测试也可以达到至少 HDMI 2.0 (4K/60p) 的规格。

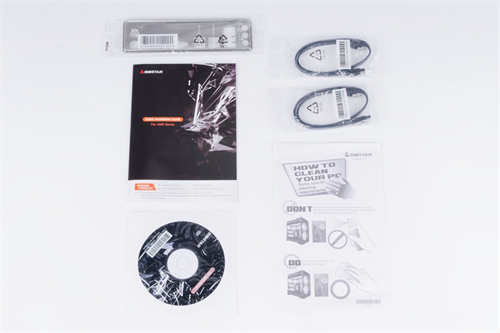

配件部分，包含基本的说明书、光碟、2 条 SATA 线材、档板、以及电脑清洁的指南。
↑ 配件一览。
Biostar A520MH 用料一览 : 4 + 3 相供电设计，满足中阶 CPU 供电
前面已讲解 Biostar A520MH 大致上的规格、外观等设计与特色，接着我们将散热片移除，以进一步分析主机板上的用料与电路等细节。

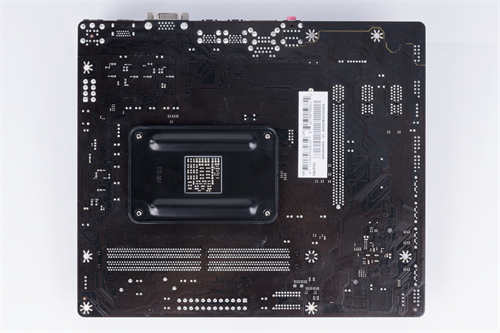

↑ 散热片移除后，主机板正反面一览。

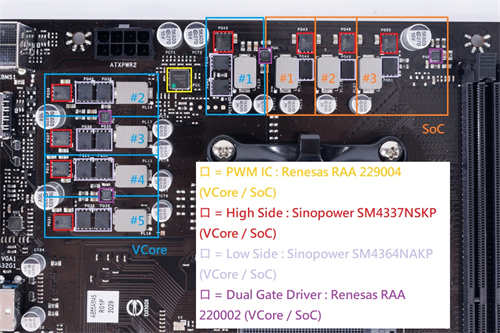

在 CPU VRM 供电方面，毕竟考量到 A520 的定位，Biostar A520MH 供电配置方面在 Vcore 与 SoC 上採用了 4+3 相供电的设计。
主要 PWM IC 採用 Renesas RAA 229004 并控制 VCore 与 SoC，VCore 每一相皆採用 Sinopower SM4337NSKP + SM4364NAKP 1H2L 配置，SoC 每相则是 SM4337NSKP + SM4364NAKP 1H1L 配置，Gate Driver 则是 Renesas RAA 220002，每颗内键两组，板子上总共搭载四颗，其中用于 SoC 的其中一颗就仅控制一路，并且在每相后方皆具有 0.22μH 的电感。
此外虽然定位上确实比较入门，但是在 CPU VRM 方面仍然採用了钰邦 APAQ 5khr 寿命的前端输入与后端输出的固态电容，提供良好的寿命保障。
↑ 相关供电布局一览。

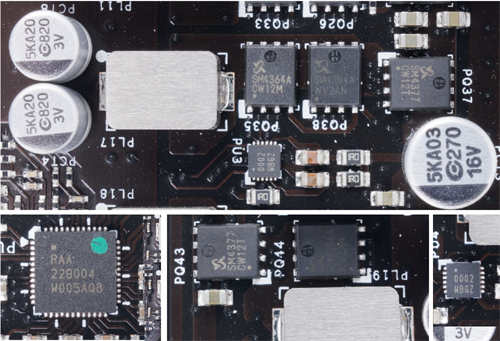

↑ 供电元件特写。
CPU EPS 的部分採用单 8 Pin 设计。

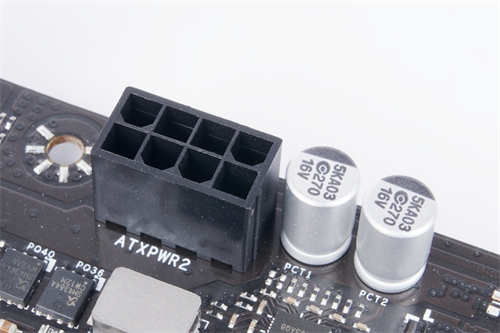

↑ CPU EPS 特写。

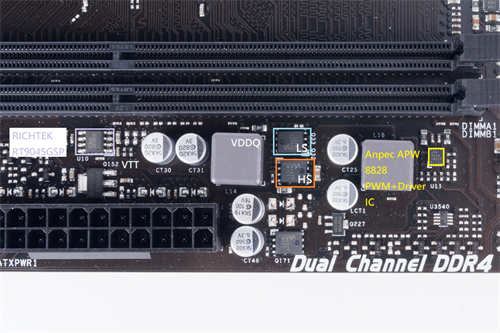

记忆体供电方面，主要 VDDQ 採用 1 相供电，PWM 与 Driver 的部分採用 Anpec APW 8828，MOSFET 则是皆採用 SM4337NSKP，1H1L 配置，电容一样採用钰邦 5K 固态电容。VTT 则是採用 RICHTEK RT9045GSP LDO 方案，位于 ATX 20+4 Pin 旁。VPP 位于插槽左方处，採用 ANPEC APL5933C LDO 方案生成。
↑ DRAM VDDQ & VTT。

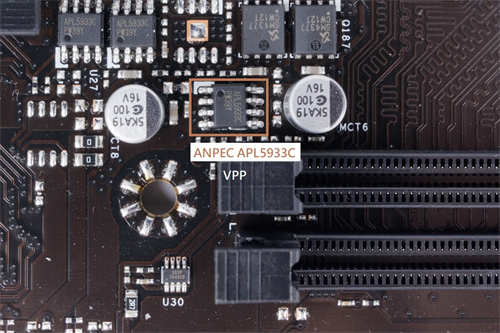

↑ DRAM VPP。

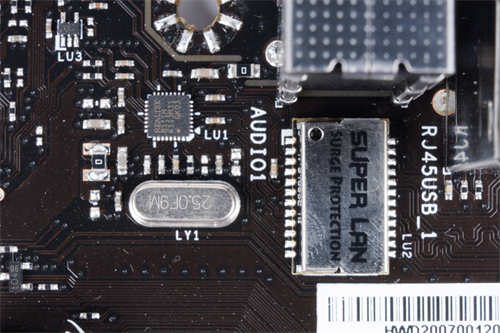

有线网路晶片採用 Realtek RTL8111H，并且在后方搭配 SUPERLAN 数据汞以避免突波造成后端晶片的严重损毁。
↑ 有线网路相关电路一览。

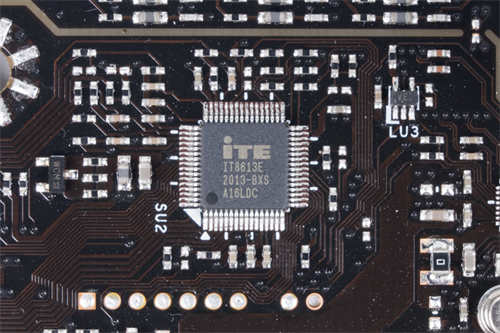

↑ 环控晶片採用 ITE IT8613E。
音效方面，採用 Realtek ALC887 音效晶片。
↑ 音效布局 / 元件一览。
由于这一代 AMD 内显的部分已经不再具备原生的类比讯号输出，后方 D-SUB 的部分是採用 ITE IT6516BFN，将 DP 讯号转成类比的讯号以供 D-SUB 显示输出。

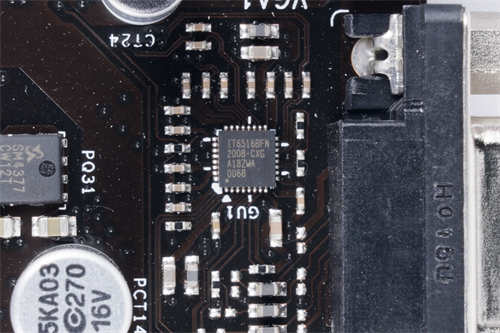

↑ ITE IT6516BFN DP to VGA IC。

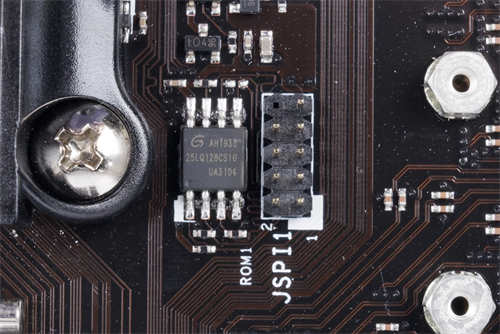

BIOS SPI Flash 採用北京兆易创新 (Gigadevice) 的 GD25LQ128CSIG，单颗容量为 16 MB，一旁具备 JSPI1 Header 可以在需要使用实体烧录机烧录 BIOS 时直接以杜邦线连接，而不必以夹子或是用热风枪吹下晶片才能进行烧录。
↑ Gigadevice GD25LQ128CSIG BIOS 晶片。

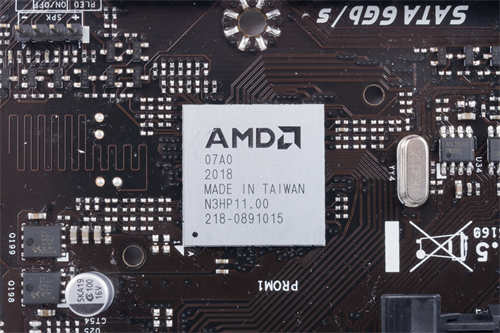

AMD A520 FCH 晶片组特写，A520 的 MPN 为 218-0891015。
↑ AMD A520 FCH 晶片组。

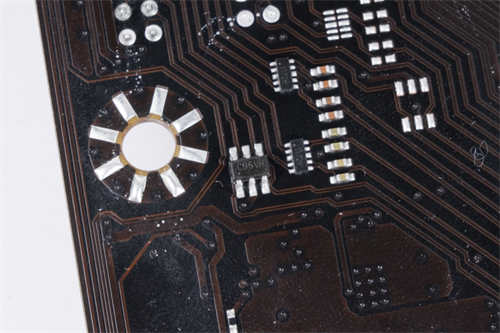

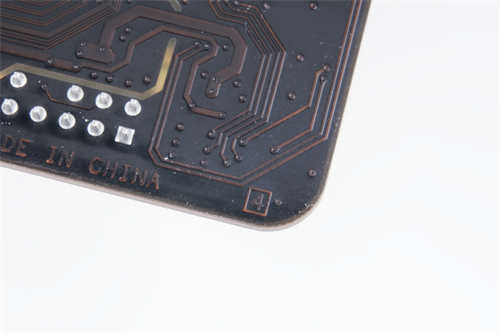

↑ PCB 採用四层板设计。
Biostar A520MH BIOS 介绍 : 图形化介面、支援 XMP 参数一键载入
一样与其他 Biostar 主机板产品相同，A520MH 一样也具备图形化 BIOS，并且支援记忆体 XMP 参数一键载入，除了倍频方面因为晶片组限制无法调整以外，许多项目一样也是能够进行调整。

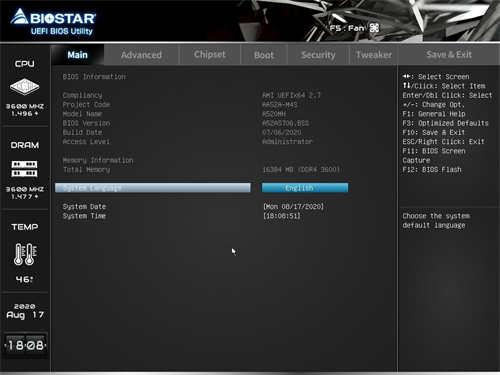

↑ BIOS 首页。

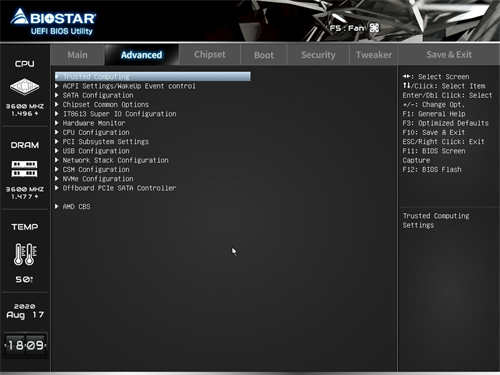

Advanced 栏目中可以针对主机板许多内部的介面与外部设备进行调整，监控系统的 Hardware Monitor、PWM Processor Hot、AMD CBS 选项皆位于此处。
↑ Advanced 栏目。

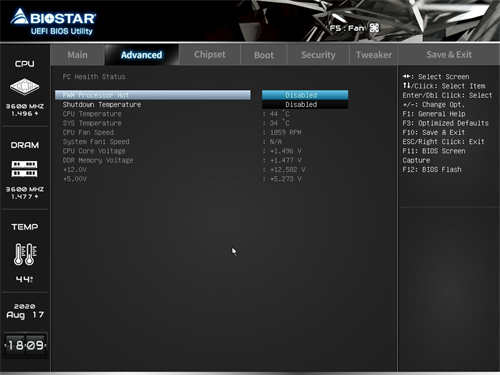

↑ Hardware Monitor 除了可以监控相关温度与电压外，这里有一个 PWM Processor Hot 建议关闭 (预设为开启)，毕竟关闭前后的效能表现相差相当大，当然关闭后务必也要注意 CPU VRM 的相关散热状况，这部份我们后续效能测试上会提到详细内容。

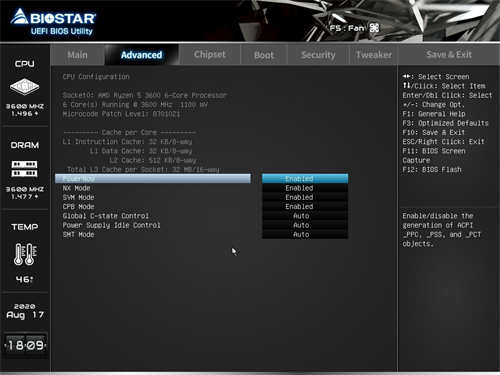

↑ 手游模拟器用户会需要开启的 SVM 的部分位于 CPU Configuration 项目此处，预设为开启。

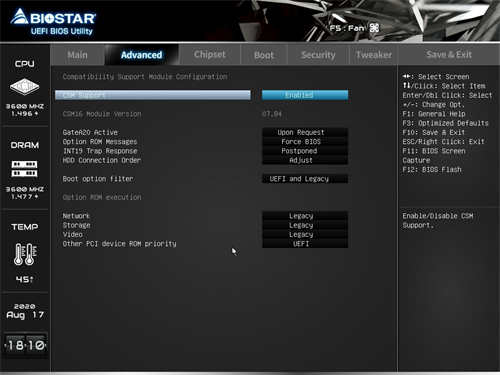

↑ Compatibility Support Module Configuration 里面可以针对 CSM、OpROM 的部分进行相关设定。

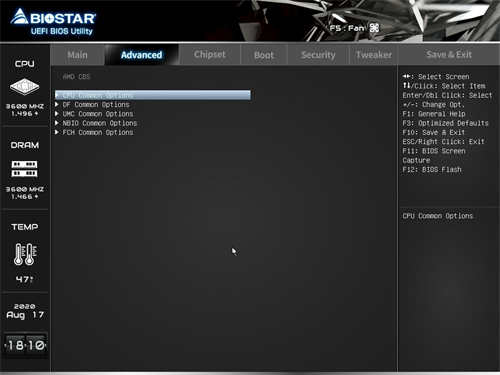

↑ AMD CBS。
Chipset 栏目，针对美国加州能源法规範的 CEC 2019 项目为于此处，预设为关闭，此外内显记忆体调整大小的 UMA Frame Buffer Size 选项也位在 North Bridge Configuration 底下的 GFX Configuration。
↑ Chipset 栏目

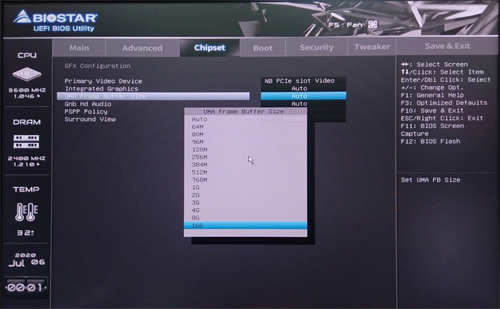

↑ 使用 R7 4750G 测试，UMA Frame Buffer Size 最高可以开到 16G。

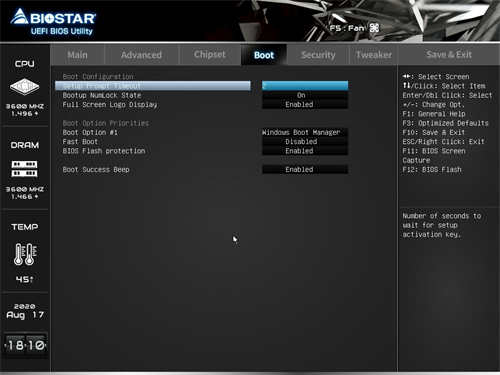

↑ 开机选单位于 Boot 栏目中。

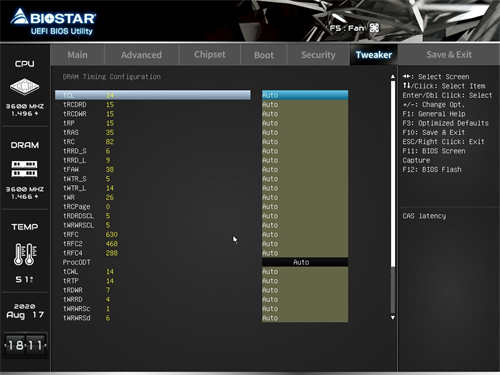

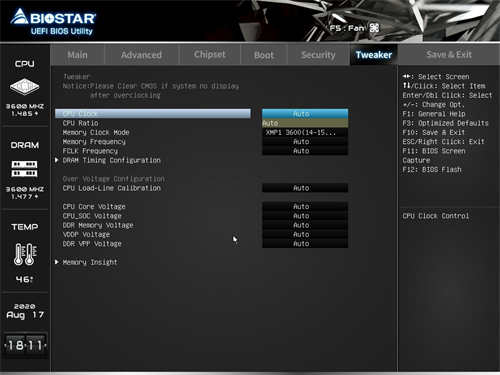

Tweater 栏位中可以针对相关电压、外频、FCLK、记忆体相关参数进行调整，也支援记忆体 XMP 参数一键载入。
↑ Tweater 栏位。

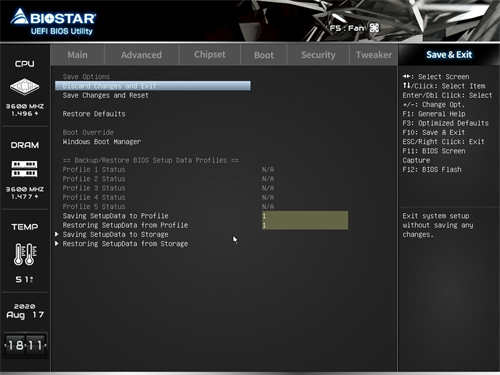

Save & Exit 栏位可以将设定的参数储存在本机或是存在外部装置上。
↑ Save & Exit 栏位。

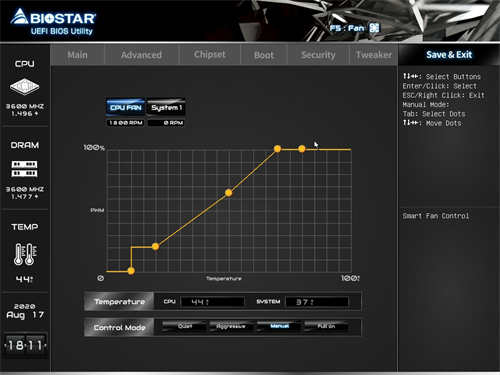

按下 F5 能够进行风扇调整。
↑ 风扇调整介面。

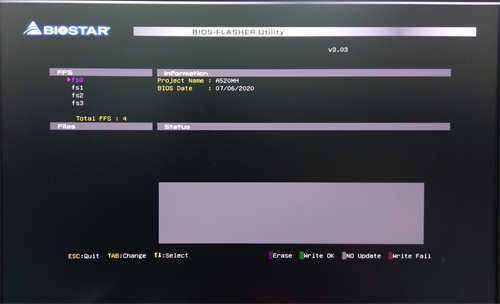

按下 F12 能够进入 BIOS-FLASHER Utility，简单透过随身碟更新 BIOS。
↑ BIOS-FLASHER Utility。
Biostar A520MH 软体介绍 : 温度监控、更新 BIOS 简单又轻鬆
Biostar A520MH 同时附加了一些软体，包含 Temperature Monitor、BIOS Update、BIOSCreen 这些，以下我们将一一介绍。

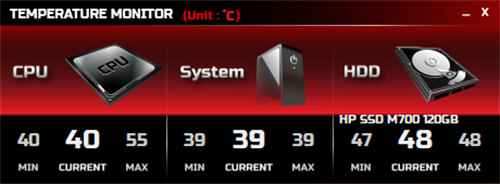

↑ Temperature Monitor 能够简便查看当前系统几个主要温度的状况。

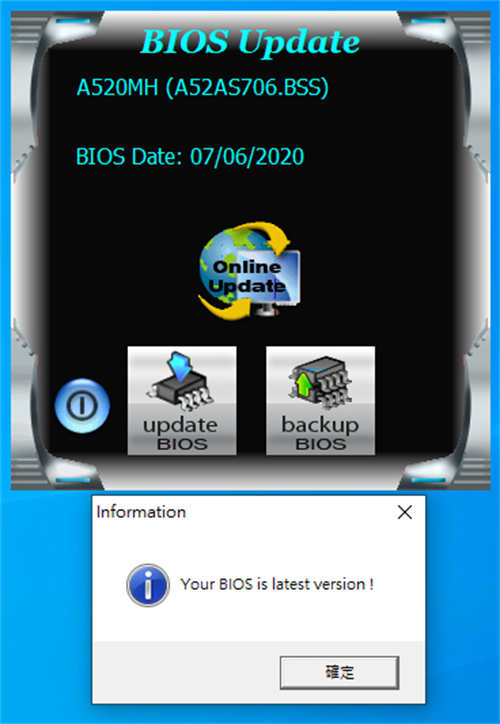

↑ BIOS Update Utility 能够连上网路就可以更新 BIOS。

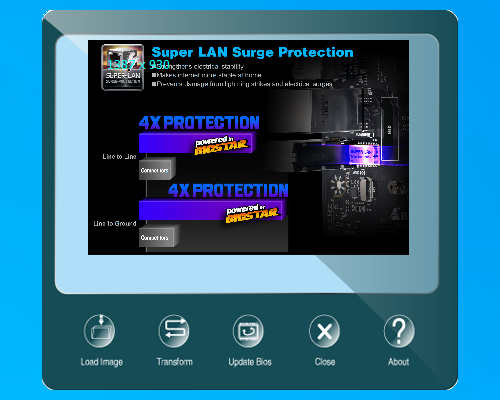

↑ BIOSCreen 则是可以让玩家自定义 BIOS 的开机画面。
Biostar A520MH 效能测试 : 满足中阶 CPU 效能的设计
效能测试方面，毕竟考量到该主机板的定位，处理器上就使用中阶的 AMD Ryzen 5 3600 这颗，设定上採用记忆体内建的 XMP Profile : DDR4-3600 MHz CL14，前述提及的 PWM Processor Hot 选项关闭，显卡方面搭配 AMD RX5700XT。
测试平台:
处理器：AMD Ryzen 5 3600
CPU 散热器：AMD Wraith Prism
主机板：Biostar A520MH
记忆体：TEAM T-Force XTREEM ARGB DDR4 3600 8Gx2 C14
显示卡：AMD Radeon RX 5700 XT 公版
系统碟：Seagate FireCuda 520 2T
电源供应器：Antec HCP-850 PLATINUM
作业系统：Windows 10 Pro 1909 64bit

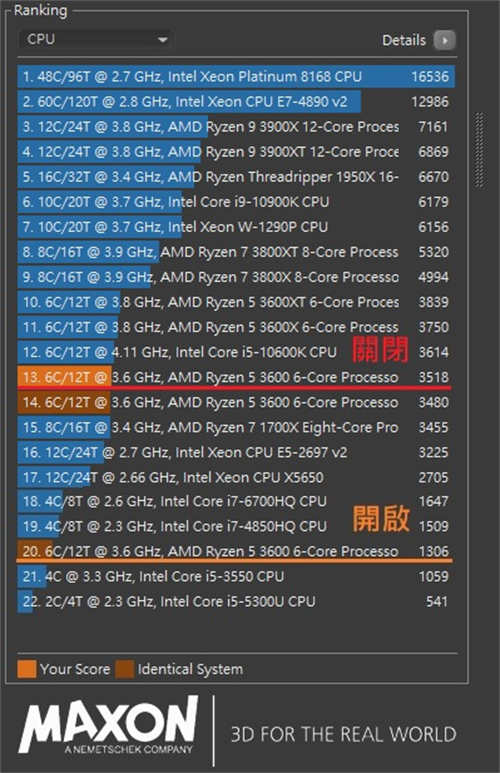

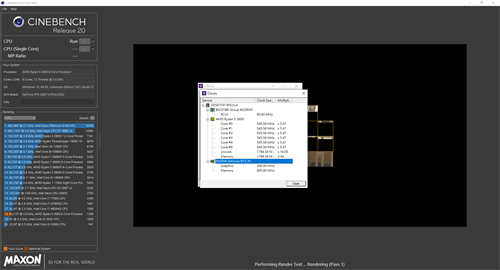

↑ PWM Processor Hot 选项开启与关闭前后在性能上相差非常明显，以 CINEBENCH R20 多核心为例，R5 3600 在开启与关闭前后分别分数为 1306 与 3518 分，开启的运行过程中会随时降至约 550 MHz，当然关闭后记得要注意 VRM 部分的相关散热情况。

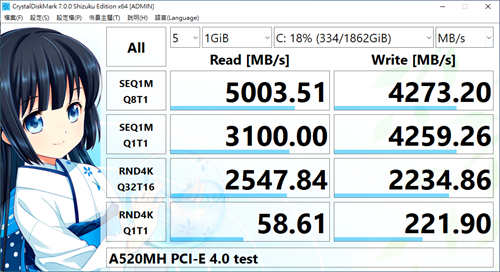

首先先测试 PCI-E 的部分，毕竟 A520 并无法提供 PCI-E 4.0 的通道，此外根据官方的规格纵使是 CPU 出来的通道也是 PCI-E 3.0，但我们实际测试运行于 CPU 所拉出的 PCI-E 通道的 M.2 与显卡装置来看，都可正常在 PCI-E 4.0 下正常运作，以 Seagate FireCuda 520 2T SSD 而言可以跑至 5000 MB/s，已经超越 PCI-E 3.0 的物理上限，因此可见 PCI-E 4.0 在 A520 上还是可以被启用。

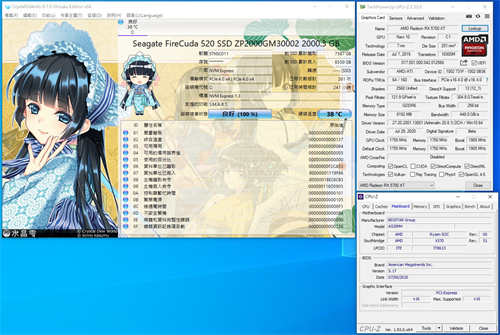

↑ 实际测试 AMD RX 5700 XT 与 Seagate FireCuda 520 2T SSD 都可运行于 PCI-E 4.0，但难保未来后续版本的 BIOS 被封锁，如果真的有 PCI-E 4.0 规格使用需求的用户建议还是选择 B550 或 X570 较为妥当。
另外针对内显 HDMI 输出，实际我们以 R7 4750G 内显连接 AOC U4308 4K 显示器，确认可以达到 4K 60Hz 的显示规格，因此可以确定这张板子的内显至少也有着 HDMI 2.0 的支持度。

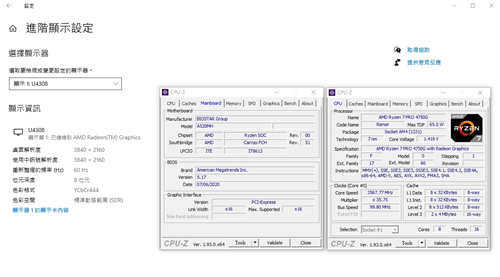

↑ R7 4750G 内显连接 AOC U4308 的实际情况。

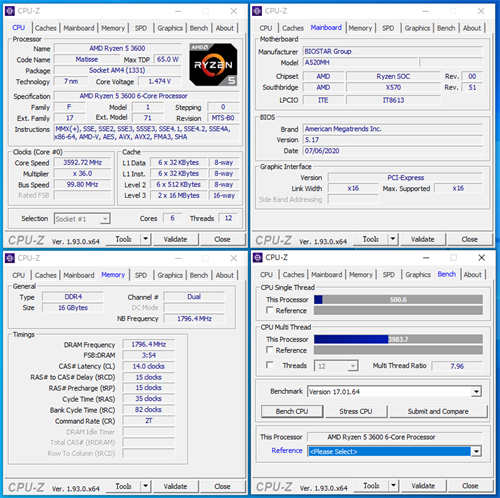

CPU-Z 一览，可一览平台资讯，处理器为 AMD Ryzen 5 3600，代号 Matisse，採用 7nm 製程，有着 12 核心 24 执行绪;主机板使用 Biostar A520MH;记忆体为双通道 8GB x2 DDR4 3600MHz;显示卡搭配 AMD Radeon RX 5700 XT，另外也有内建 CPU Benchmark。
↑ CPU-Z Benchmark，单核 500.6 分，多核 3983.7 分。
AIDA64 记忆体与快取测试一览，记忆体使用 T-Force XTREEM ARGB DDR4 3600 8G 记忆体两条，并且开启 XMP。

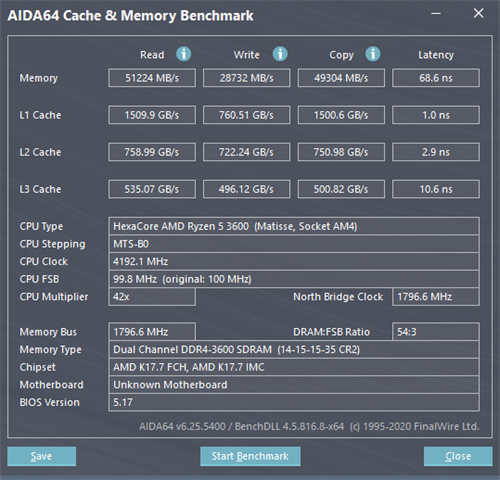

↑ AIDA64 记忆体与快取测试，记忆体读取 51224 MB/s、写入 28732 MB/s、複製 49304 MB/s、延迟 68.6 ns 的表现。

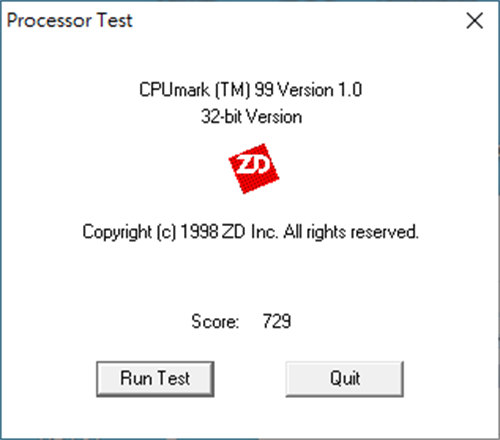

CPUmark99 测试，主要测试处理器单执行续的运算能力，分数为 729 分。
↑ CPUmark99 单核效能。

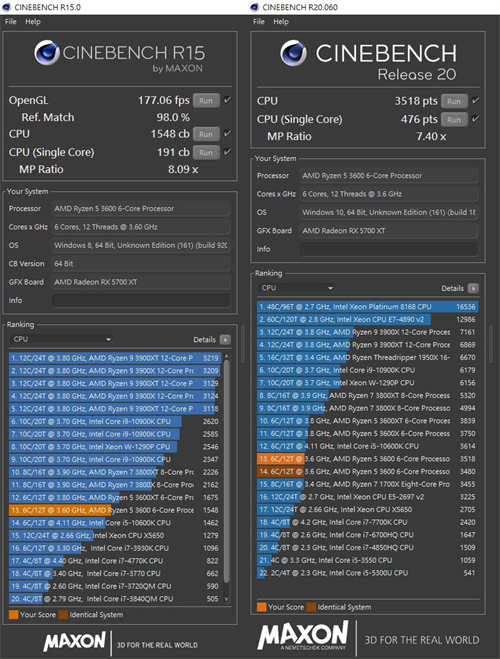

CINEBENCH R15 与 R20 是基于以 CPU 进行图像渲染，衡量 CPU 效能的测试项目，R5 3600 在 R15 版本测试可达到 1548 cb 的成绩，而提升渲染複杂度的 R20 版本更有着 3518 pts 的成绩;单核性能则分别为 191 cb、476 pts。
↑ CINEBENCH R15 与 R20 测试。
7-ZIP、WinRAR 以多核心进行压缩与解压缩性能测试，性能分别为 60425 MIPS 与 21187 KB/S。

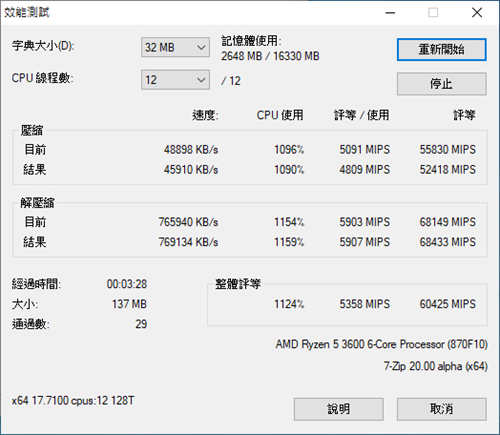

↑ 7-ZIP 20.00 alpha 效能测试。

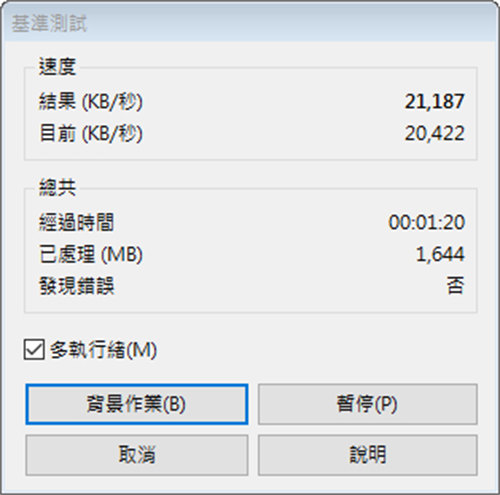

↑ WinRAR 效能测试。
Corona Benchmark、V-Ray Benchmark 两者主要是透过 CPU 运算光线追蹤的渲染图像，并以完成时间、单位时间渲染量为评比指标。

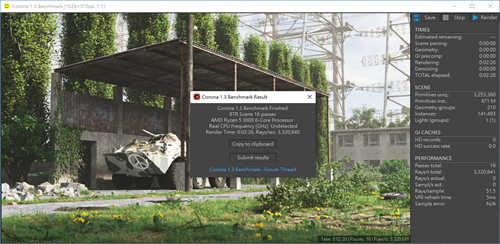

↑ Corona Benchmark，总花费时间为 146 秒。

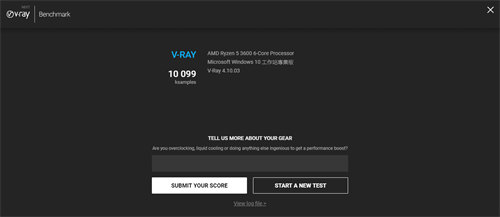

↑ V-Ray Benchmark，性能为 10099 ksamples。

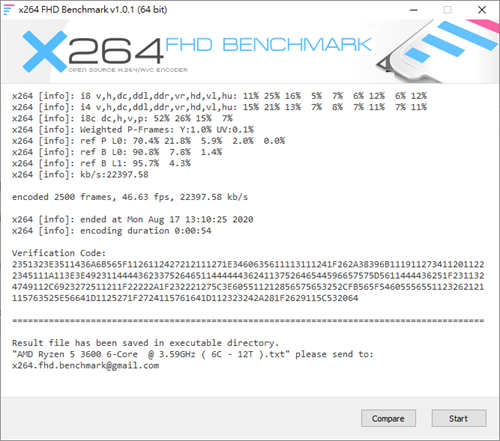

影音转档方面分别採用 X264 与 X265 FHD Benchmark，R5 3600 于 X264 项目中有着 46.63 fps 的表现，而 X265 则有着 31.37 fps 的表现。
↑ X264 FHD Benchmark。

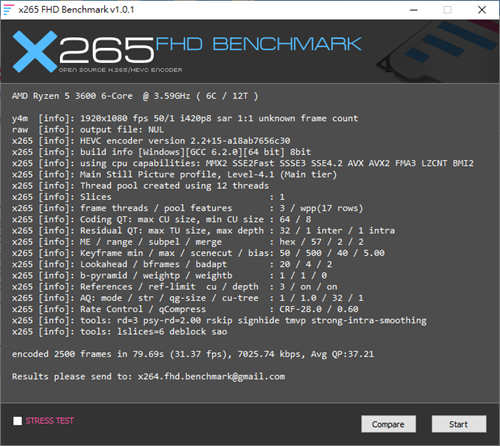

↑ X265 FHD Benchmark。

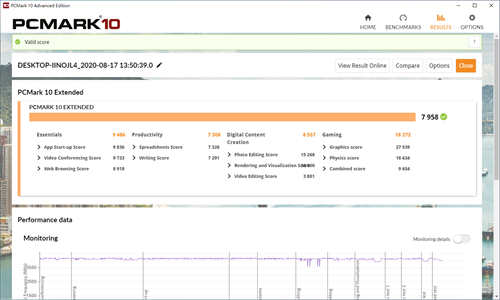

PCMark 10 Extended 主要以衡量整机整体的性能作为综合评估标準的测试，针对 Essentials 基本电脑使用情境，如 App 启动速度、视讯会议、网页浏览性能进行评分，而 Productivity 生产力测试，则以 LibreOffice 进行文书工作为测试项目，至于 Digital Content Creation 影像内容创作上，则是以相片 / 影片编辑和渲染进行测试，Gaming 方面就是以 3DMark 的内容进行。
R5 3600 搭配 AMD Radeon RX 5700 XT 获得了总分 7958 分，电脑基準性能 Essentials 有着 9486 分，生产力则有 7308 分，在更需要 CPU 运算的数位内容创造项目获得 8557 分，游戏方面则是获得了 18272 分。
↑ PCMark 10 Extended 详细分数一览。
游戏效能方面以 3DMark 进行，搭配 AMD Radeon RX 5700 XT 显示卡进行测试，在 3DMark Fire Strike 测试中，物理 Physics 分数有着 18811 分;针对 DirectX 12 所设计的 Time Spy 测试，CPU 获得了 7159 分的成绩。

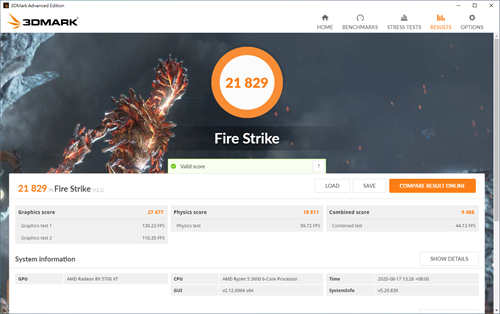

↑ 3DMark Fire Strike。

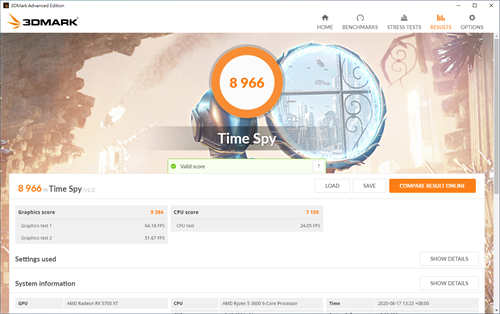

↑ 3DMark Time Spy。
我们同时也在这张板子测试 R9 3900XT 这颗高阶的 CPU，散热器方面换成採用 Corsair H150i PRO RGB 一体式水冷并测试 CINEBENCH R20 与 AIDA 64 Stress FPU，并测量 VRM 部分的温度。
CINEBENCH R20 的部分 3900XT 在多核心与单核心方面分别获得 6991 pts 与 517 pts，与相对高阶的主机板表现上算是稍有些差距 (多核约 7300 分)，但并没有到非常明显。

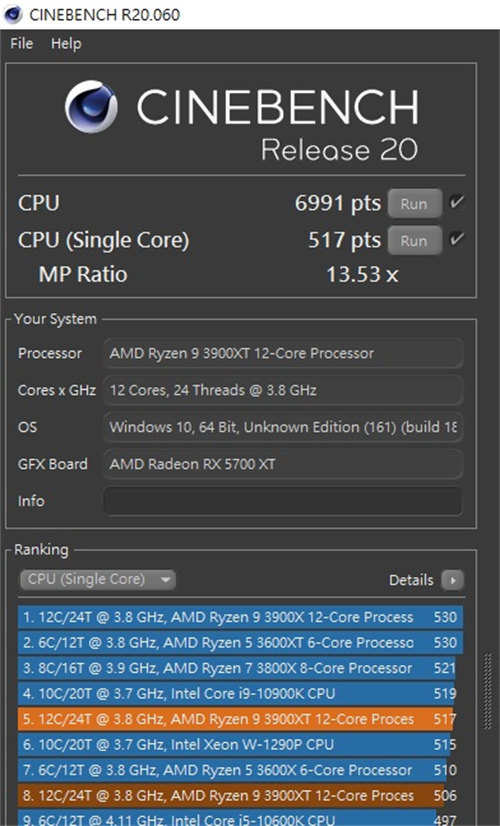

↑ R9 3900XT CINEBENCH R20 效能。
另外搭配 R9 3900XT 在运行 AIDA 64 Stress FPU 时，仅运行约 2 分钟，以雷射温度感应枪量测 CPU VRM VCore 下桥的晶体表面 (SM4364NAKP)，测得表面温度最高可达 140 度，根据 SM4364NAKP 的 Datasheet 资料显示最大工作温度为 Tj = 150 度，理论上 Tj 还要会高于 Tc 一些，因此已经算是接近最大工作温度上限。
此外随着温度升高，MOSFET 的耗散功率 (Power Dissipation) 也随即跟着降低，整体而言自然在效能上也不得不受到影响，且 MOSFET 长期在高温运行下自然对于寿命方面也是有所疑虑，因此这里除了注意 CPU VRM 相关散热情况以外，还是建议用户选择中阶或入门、功耗较低的 CPU 搭配较为妥当。

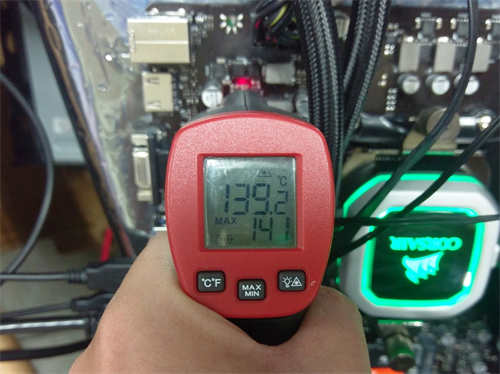

↑ 实际测得下桥 SM4364NAKP 的表面温度高达 140 度。

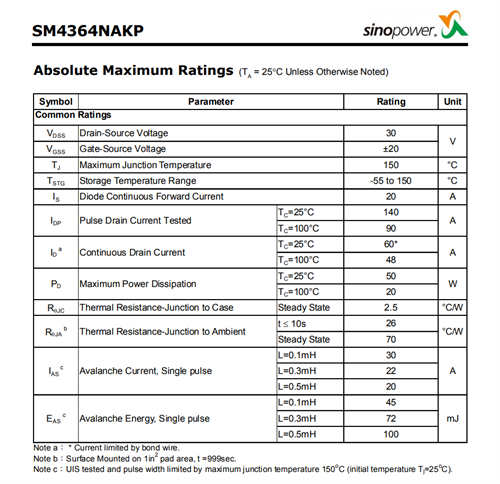

↑ SM4364NAKP Datasheet 显示最大工作温度为 Tj = 150 度。
Biostar A520MH 心得 : 中阶 CPU 一样也能发挥完整效能，不超频的入门装机板好选择
这张 Biostar A520MH 在定位虽然属于相对入门，不过从测试结果来看，在搭配中阶的 R5 3600 CPU 而言，性能上倒是与 X570 的高阶主机板预设下的效能并没有什么差距，一样也能够发挥中阶 CPU 应有的效能。纵使是搭配 R9 3900XT，CINEBENCH R20 的部分仍然有着 6991 分的表现，与高阶主机板普遍约 7300 分的差距大概也仅仅在 4.4% 左右。整体而言除非用户搭配到高阶的 CPU 才会有着一些效能上的差异以外，在搭配中阶的 CPU 上，这张 A520MH 一样也能够发挥出他该有的效能。
此外，像是 USB 3.2 Gen 1、PCI-E、M.2 这些插槽也都是具备的，内显 HDMI 方面也能够运行于 HDMI 2.0 的规格，因此实现 4K 60P 的输出也是没有问题，基本的规格可以说是应有尽有。对于不打算做出超频的玩家来说，这张 Biostar A520MH 能够满足基本的使用需求，可以说是相当适合作为这一代 AMD Zen 2 中阶 CPU 或具备内显的 APU 进行组装搭配选用。
