华擎在 Intel 发表 400 系列的主流中阶定位晶片组 B460 后，对于旗下热门产品系列 \"钢铁传奇\" 一样也有推出对应的相关产品，本站先前也已经介绍了 ATX 版型的 B460 Steel Legend，这回所要介绍的是 M-ATX 版型的 B460M Steel Legend 这张主机板，兼具 ATX 与 M-ATX 大小的两种规格与型号可以让各位用户们根据自己组装的需求、机壳尺寸的大小来做出选择。
B460M Steel Legend 在本体上的规格与功能都可以说是相当齐全，后 I/O 具备 HDMI 与 DP 两种内显输出、USB Type-C，以及预留的天线孔位和 M.2 E-Key 插槽，让用户可以自行安装 Wi-Fi 无线网卡，厚实的 VRM 散热片与 DrMOS 供电元件也能确保系统运作上拥有足够的供电与优质的散热情况，以下我们就来介绍 B460M Steel Legend 这张主机板的详细内容。
产品规格一览 :
尺寸：M-ATX (24.4 公分 x 24.4 公分)
支援处理器类型：Intel Comet Lake
处理器脚位：LGA 1200
晶片组：Intel B460
记忆体：4 x DIMM, MAX 128GB
扩充插槽：1 x PCIe 3.0 x16 (x16 by CPU)、1 x PCIe 3.0 x16 (x4 by PCH)、1 x PCIe 3.0 x1
储存埠：6 x SATA 6Gb/s、1 x M.2 Max Type 2280 (by CPU PCI-E x4)、1 x M.2 Max Type 2280 (by PCH PCI-E x4 & SATA)
有线网路：Realtek Dragon RTL8125BG
音讯：Realtek ALC 1200 Audio Codec
后方 USB 埠：4 x USB 3.2 Gen 1 (Type-A)、1 x USB 3.2 Gen 1 (Type-C)、2 x USB 2.0
前方 USB 埠：1 x USB 3.2 Gen 1 19 Pin 前置插座、2 x USB 2.0 9 Pin 前置插座
内显输出 : 1 x HDMI、1 x DP
B460M Steel Legend 开箱 : 银色包装、亮眼可靠

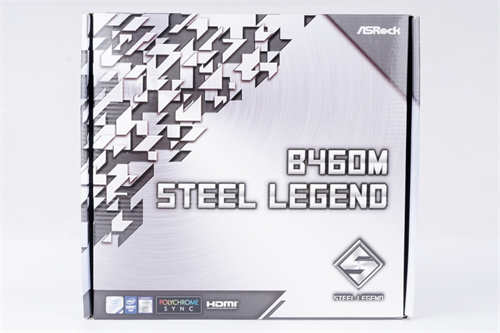

外观方面，ASRock B460M Steel Legend 同样也是採用继承钢铁传奇的数位灰白迷彩的经典配色包装，并在正反面标示有产品的一些规格与相关特色。

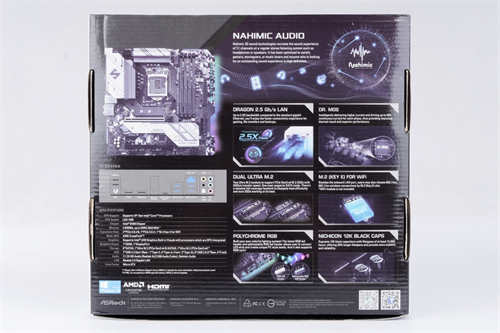

↑ 外包装正反一览。

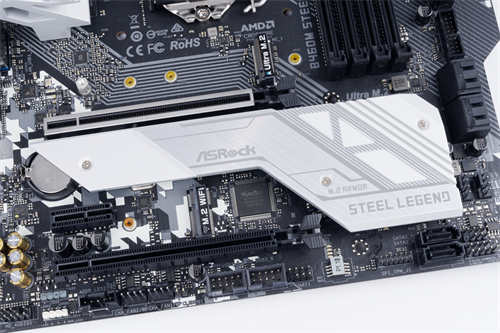

ASRock B460M Steel Legend 主机板外观一览，具备两根 M.2 插槽，其中第一根仅相容 PCI-E 并由 CPU 拉出，第二根则是自 PCH 拉出并支援 SATA 与 PCIe，以及 6 个 SATA 插槽 (其中 SATA3_0 将会与装入 SATA 通道的 M.2_2 干涉)，另外第一根 x16 的插槽皆採用具备金属防护装甲插槽设计。
此外还具备一个 M.2 E-Key 的介面，可以让用户自行连接 E-Key 的无线网卡，由于是 Intel 的平台，用户可以选择较便宜的 CRF 模组 (例如 Intel AX201)。

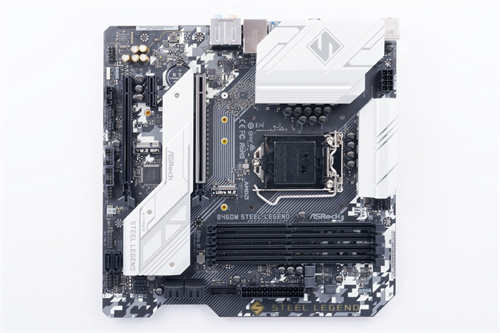

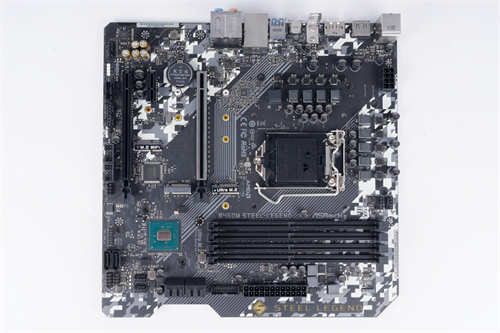

↑ 主机板外观。

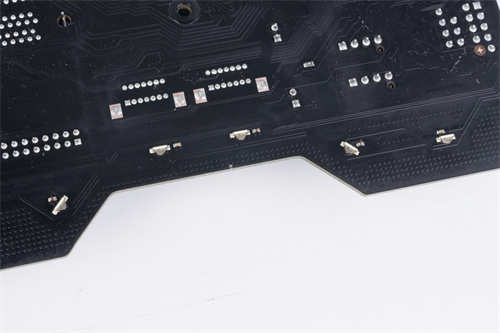

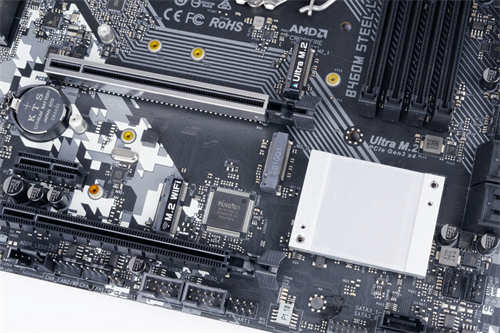

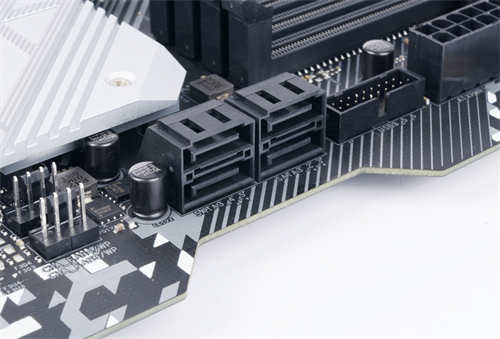

↑ PCI-E、M.2、M.2 E-Key、PCH 特写，第一根 M.2 上方具有散热片并与 PCH 重叠，SATA 採两个直立与四个垂直的设计，垂直的部分 PCB 还有做出内凹。
散热片特写，CPU VRM 部分分成两块设计，覆盖 VCore、VCCGT、VCCSA/IO 的部分，提供优质散热能力。

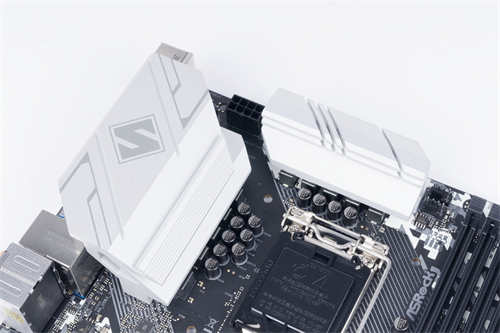

↑ CPU VRM 散热片特写。

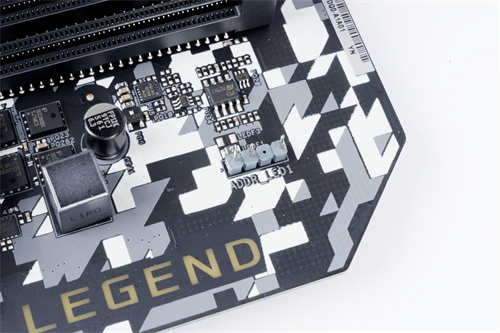

RGB Header 共有 1 个 +12V RGB 4-Pin 与 2 个 +5V ARGB 3-Pin，ARGB 有一个位于右上方，此外同时也具备 TB1 Header，可以让用户搭配 Thunderbolt 3 I/O 卡连接使用，享受 TB3 介面的急速传输。。

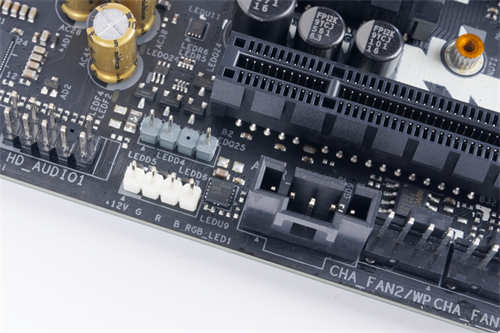

↑ RGB Header、TB1 Header 一览。

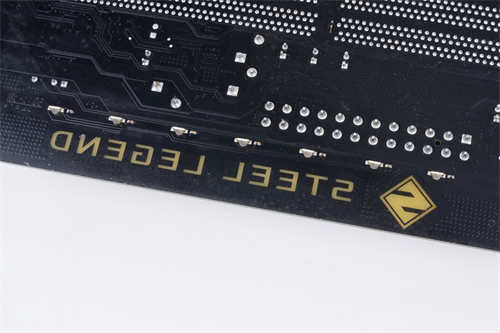

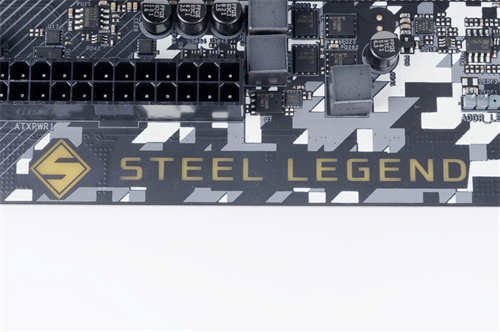

右侧 Steel Legend 字样与在通电后能够从底部通透出 RGB 灯效，增添整体的绚丽度。

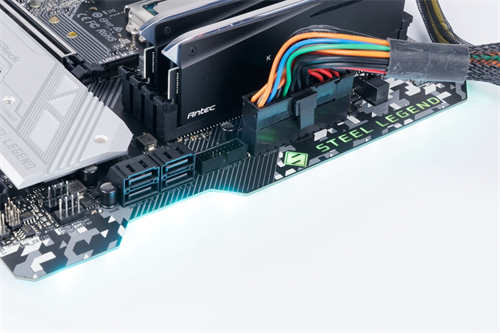

↑ Steel Legend 字样与 RGB 效果特写。
↑ 底部总共种有 12 颗 LED 灯珠。

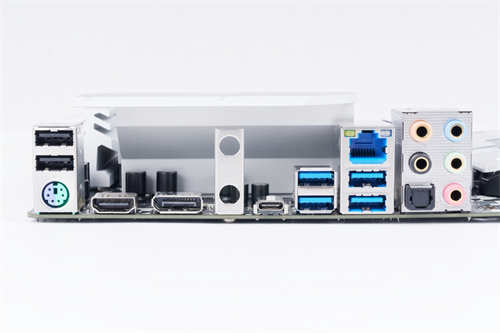

后 I/O 一览，具备天线孔位预留给 CNVi 介面使用，此外具备 4 个 Type-A、 1 个 Type-C 的 USB 3.2 Gen 1、2 个 USB 2.0、PS/2 键鼠介面、HDMI / DP 影像输出、网路孔，音效则是最高可支援 7.1 声道输出。
↑ 主机板后方 I/O。
配件部分，包含基本的说明书、光碟、魔鬼毡束带、M.2 螺丝、后 I/O 档板、2 条 SATA 线材、信仰贴纸、信仰明信片。

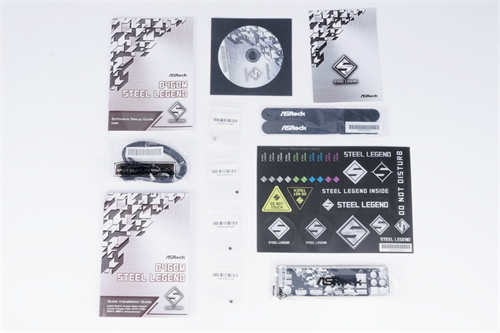

↑ 主机板配件。
ASRock B460M Steel Legend 用料介绍，8+1 相供电，DrMOS 元件採用，发挥 10900K 完整效能
前面已讲解 ASRock B460M Steel Legend 大致上的规格、外观等设计与特色，接着我们将散热片移除，以进一步分析主机板上的用料与电路等细节。

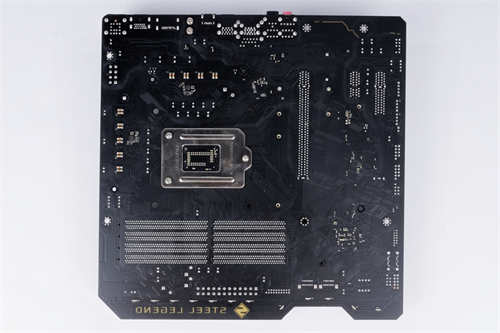

↑ 散热片移除后，主机板正反面一览。

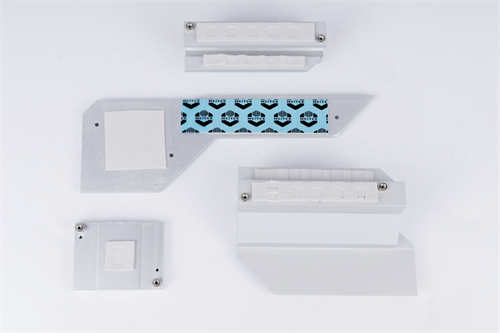

↑ 拆卸的散热片。
VRM 供电部分，总共採用 Vcore、VCCGT、VCCSA 8+1+1 相的设计，其中 VCCIO 的部分由 VCCSA 所分出。在这回 ASRock B460M Steel Legend 虽然定位上相对中阶，但在主要 VCore 与 VCCGT 的 MOSFET 方面也升级为整合上下桥与 Gate Driver 的 DrMOS 料件，更利用两枚 2 to 4 的倍相器达成 8 相的 VCore 供电。
配置方面，在 VCore 与 VCCGT 上各採用 4×2 + 1 相的设计，PWM IC 为 uPI-Semi 的 uP9521R 分别输出 4+1 相的 PWM 讯号 ，VCore 的部分再藉由两枚 uPI uP1911R Doubler (每枚可将 2 相转出成 4 相) 倍增出总共 8 相，VCore 与 SoC 的部分皆採用每相 Vishay SiC654 DrMOS 配置，表定规格可达常温下 50A Continuous Current。
而 VCCSA 则是採用 1 相供电，皆採用博盛 Potens PDEC3908X、1H1L 的配置。PWM 与 Driver 部分採用 ANPEC APW 8828，另外 VCCIO 则是藉由 VCCSA 搭配电阻所分出取得，毕竟 BIOS 中并无可独立调整 VCCIO 的部分，主机板上的布局也仅在 CPU 正下方有着一组转换电路，且从 PCB 丝印与实际量测来看该区域为 VCCST。

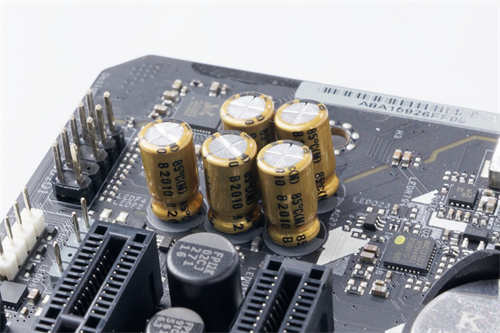

在电容方面，前后端输入输出滤波皆採用日系 FPCAP 12Khr 的製品，带给玩家最优质的寿命保障。

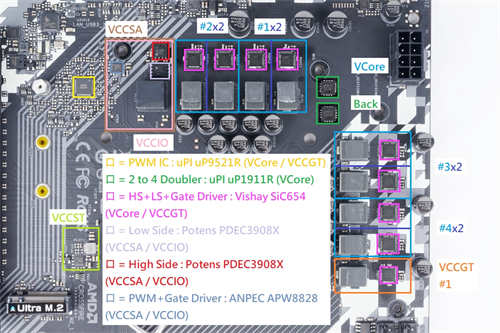

↑ 相关供电布局一览。

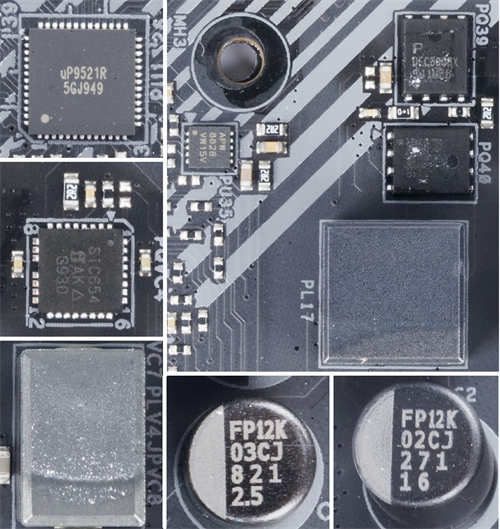

↑ 供电元件特写。

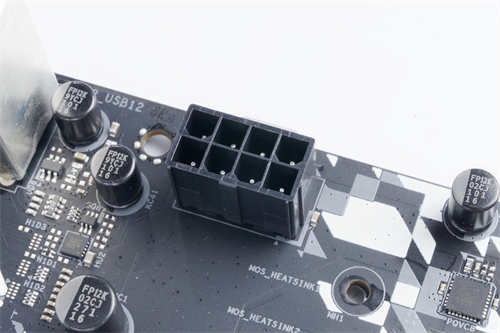

CPU EPS 採用 8 Pin 的设计。
↑ CPU EPS 插座特写。

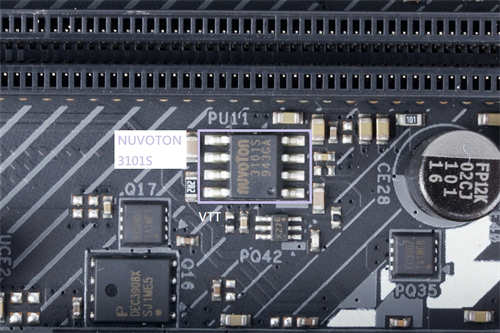

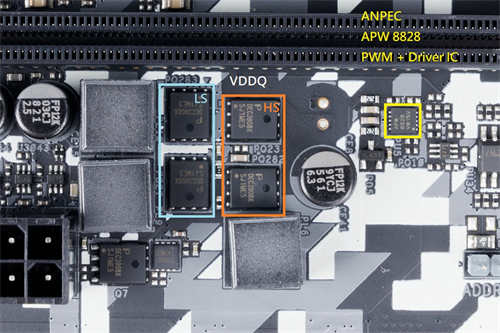

记忆体供电方面，主要 VDDQ 採用 1 相供电，PWM 与 Driver 的部分採用 ANPEC APW8828，MOSFET 则是皆採用 皆採用博盛 Potens PDEC3908X、2H2L 配置，电容一样採用 FPCAP 12Khr 固态电容，VTT 则是採用 NUVOTON 3101S 方案，位于 ATX 20+4 Pin 旁，VPP 位于插槽右下侧。
↑ DRAM VDDQ。
↑ DRAM VTT。

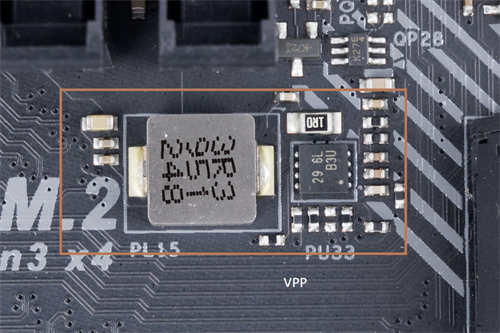

↑ DRAM VPP。
有线网路晶片採用 Realtek Dragon RTL8125BG 2.5GbE LAN。

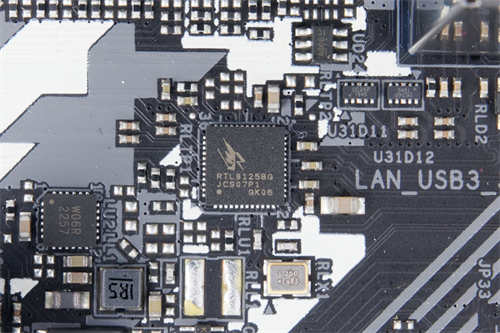

↑ Realtek Dragon RTL8125BG 2.5GbE LAN。
↑ 环控晶片採用 NUVOTON NCT6796D-E。
音效方面，採用 Realtek ALC 1200 音效晶片，并搭配日系 NICHICON 音效专用电容。

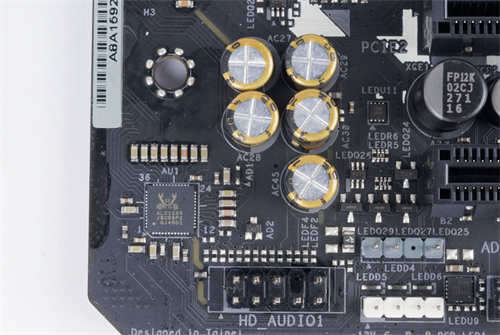

↑ 音效布局 / 元件一览。

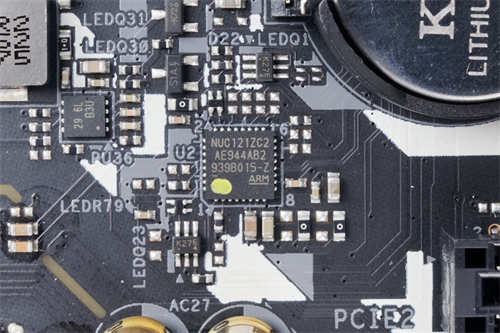

↑ 在 ARGB LED 方面採用 NUVOTON NUC121ZC2AE 32-bit 微控制器进行控制。

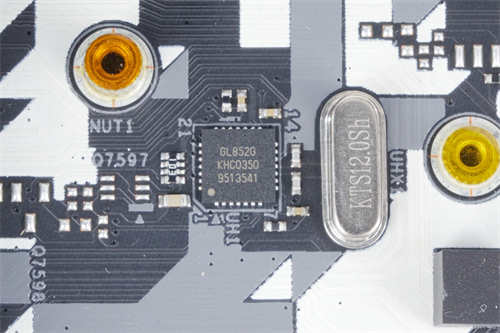

在后方 USB Type-C 的部分由祥硕的 ASM1543 负责 CC 逻辑的控制，此外具备一枚创惟 GL852G USB 2.0 HUB 晶片提供足够的 USB port 数量。

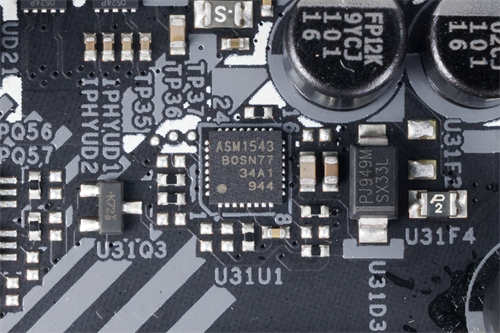

↑ ASMedia ASM1543。
↑ 创惟 GL852G。
BIOS SPI Flash 採用 Winbond 25Q128JVSQ，单颗容量为 16 MB，并且具备 SPI TPM Header，可以让用户连接相关的加密狗模组，开机零组件错误指示灯也位在此处。

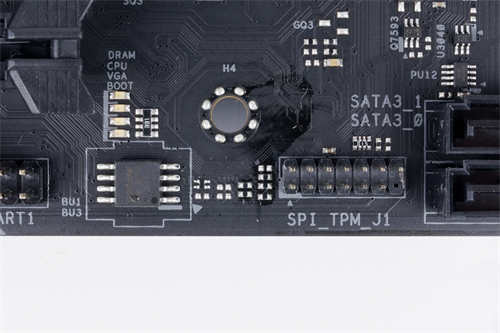

↑ BIOS 晶片与 SPI TPM Header。

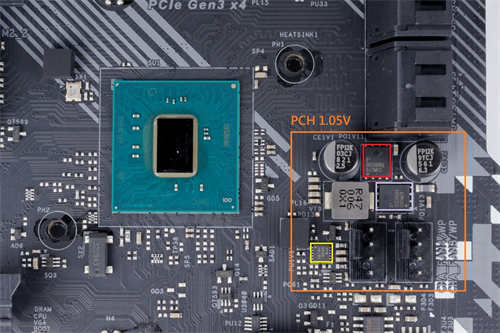

Intel B460 PCH 晶片组与其主要供电电路 (橘框) 特写，供电主要部分採用 ANPEC APW8828 搭配 Potens PDEC3908X + PDEC3906X 1H1L 组成。
↑ Intel B460 PCH 晶片组。
ASRock B460M Steel Legend BIOS 介绍 : 操作简易、NVMe Sanitize 抹除资料更完全

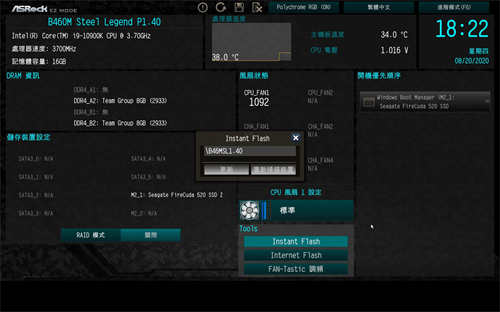

BIOS 的部分一样具备简单与进阶模式，在简单模式下可以开启刷新 BIOS、FAN-Tastic Tuning 等功能。比较可惜的地方在于目前似乎在当前 1.40 版的 BIOS 中无法直接载入 X.M.P 参数，虽然说 B460 在记忆体时脉也有所限制，不过让玩家能够藉由载入 X.M.P 参数让用户不必针对延迟与电压细项手动调整，对于新手也是相对方便些。
另外在 SSD 资料擦除方面除了可进行基本的 Secure Erase 指令以外，针对採用 NVMe 1.3 标準的 SSD 还能进行 Sanitize 指令。Sanitize 相较于 Secure Erase 能够更加确保资料被完整的擦除且更无法回复的可能性。

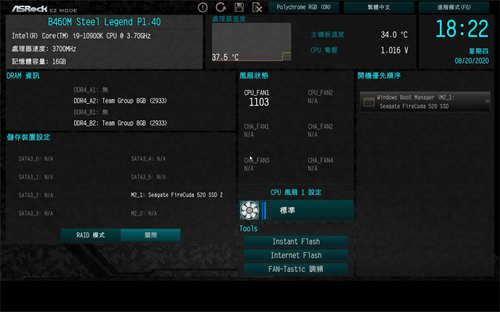

↑ 简单模式一览，可针对一些简单的选项进行调整。
↑ BIOS 更新可以藉由随身碟或是连上网路进行更新。

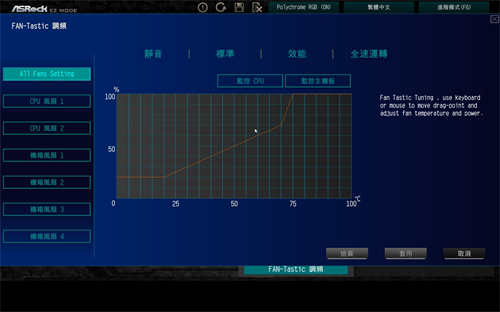

↑ FAN-Tastic Tuning。

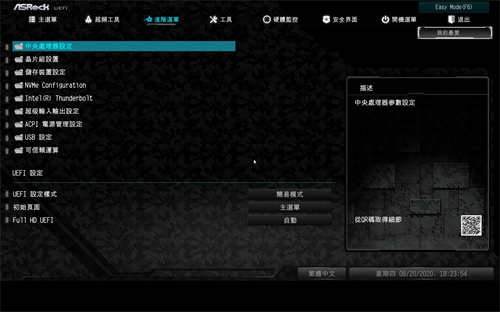

↑ 进阶模式。

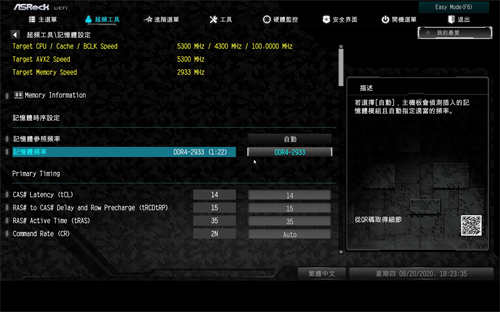

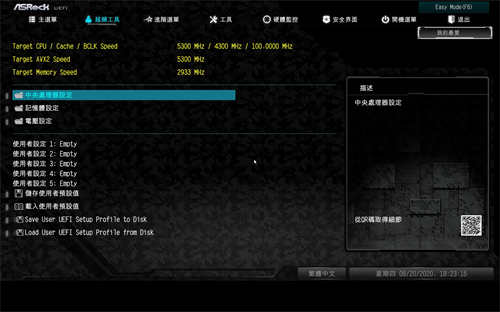

↑ 虽然说 B460 晶片组并无法超倍频，不过还是可以针对其余可调整的频率与电压进行调整，在主要记忆体电压 (VDDQ) 上最高可调整至 1.5V，此外 PL1/PL2 也能进行调整，预设情况下就是已启动 BFB 技术，基本上不必再做细调即可拥有优质效能。

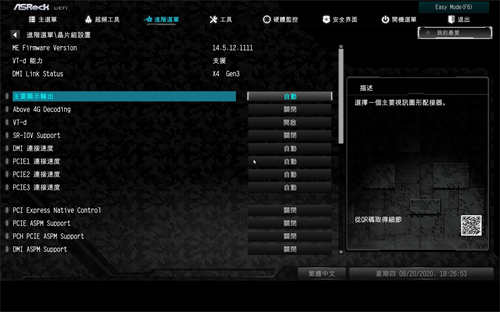

↑ 进阶选单可以针对 CPU 许多功能进行设定，其中包含手游模拟器玩家会需要开启的虚拟化技术，预设为开启，以及 PCI-E 相关连接速度的设定也为于此处。
↑ 工具部分，包含前述提及的 SSD Secure Erase、Sanitize 选项，以及 ASROCK POLYCHROME SYNC RGB 设定。

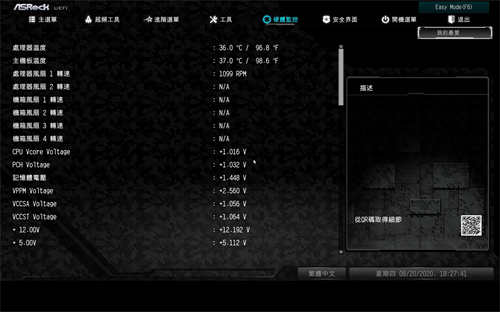

↑ 系统监控。

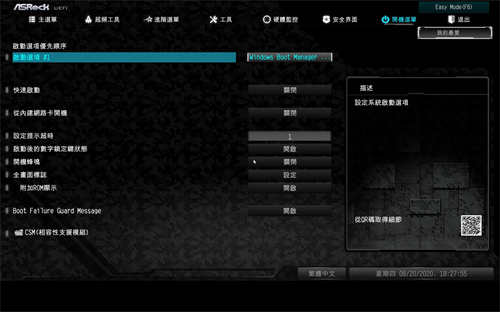

↑ 开机选单。
ASRock B460M Steel Legend 软体介绍 : 驱动简单更新、流量轻鬆监控
ASRock 在这回一样附加了许多主机板的软体给各位玩家，其中包含 A-Turning，以及老面孔 APP Shop、Restart to UEFI 等等，让玩家们能够在系统中进行有关的调整。

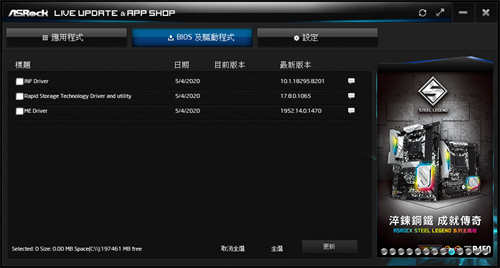

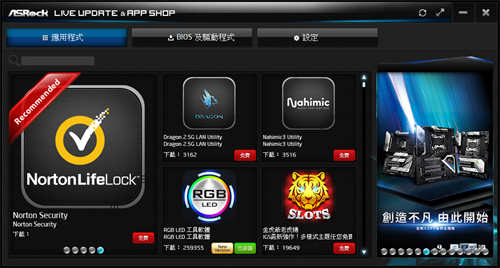

↑ APP Shop 可以提供用户下载推荐的软体与更新驱动、BIOS。

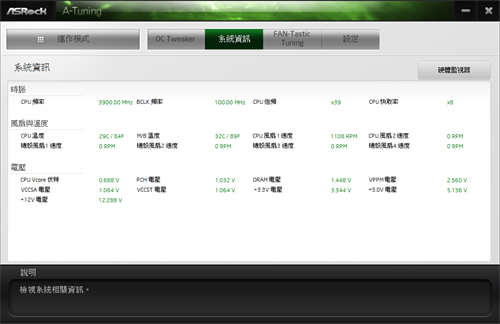

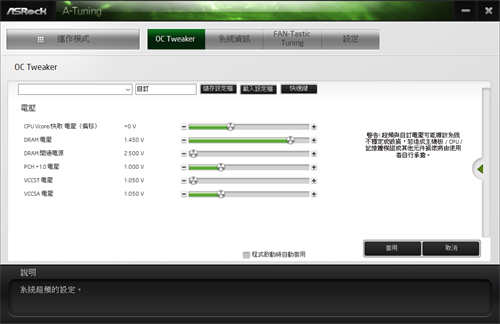

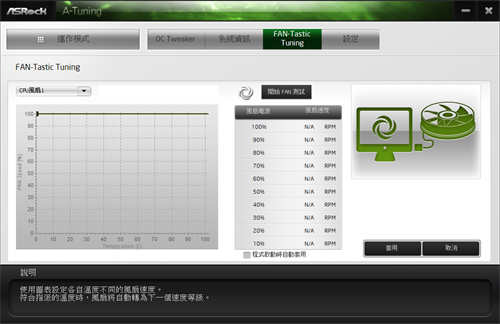

↑ A-Turning 整合电压调整、系统监控、FAN-Tastic Tuning 等功能。
↑ Nahimic Audio 控制面板。

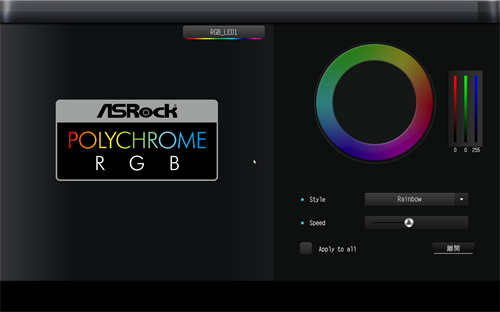

↑ ASRock Polychrome RGB。

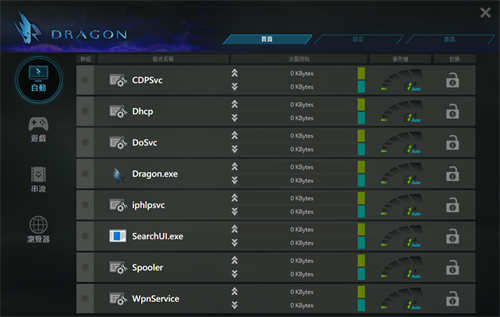

↑ Realtek 网路卡亦附赠 DRAGON Gaming LAN 相关软体，可针对各程式的网路使用情况管理，并且还具备 QoS 功能。

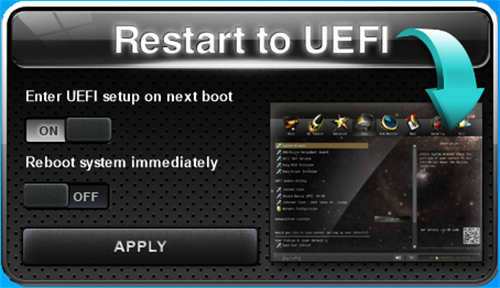

↑ Restart to UEFI 能够简单一键自系统重启至 BIOS。
ASRock B460M Steel Legend 效能测试 : 10900K 一样也能发挥完整效能
效能测试方面，处理器使用本平台最高规的 Intel I9-10900K 进行测试，设定上採用记忆体上限的 DDR4 2933MHz，并手动调整至 CL14 延迟，显卡方面搭配 NVIDIA RTX 2080Ti，CPU 散热採用 360mm 的一体式水冷散热器，另外电源管理方面我们也开启终极效能设定档模式，确保整体系统有着最佳的成绩。
测试平台:
处理器：Intel I9-10900K
CPU 水冷散热器：Corsair H150i PRO RGB 一体式水冷
主机板：ASRock B460M Steel Legend
记忆体：TEAM T-Force XTREEM ARGB DDR4 3600 8Gx2 C14 (运行于上限 2933 MHz)
显示卡：GALAX GeForce RTX 2080Ti OC White
系统碟：Seagate FireCuda 520 2T
电源供应器：Antec HCP-850 PLATINUM
作业系统：Windows 10 Pro 1909 64bit

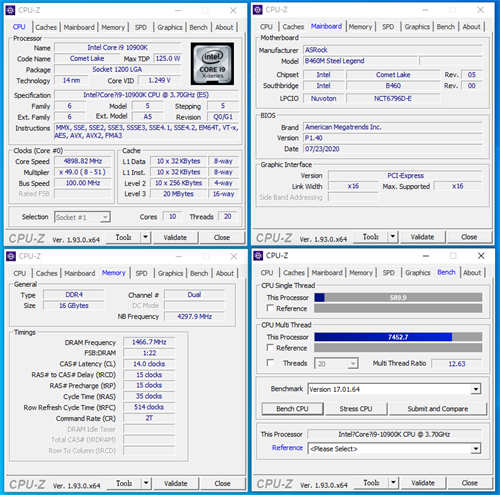

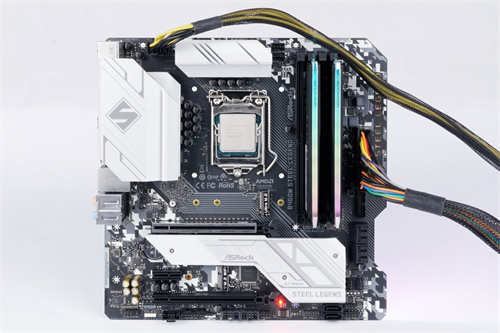

CPU-Z 一览，可一览平台资讯，处理器为 Intel I9-10900K，代号 Comet Lake，採用 14nm 製程，有着 10 核心 20 执行绪;主机板使用 ASRock B460M Steel Legend ;记忆体为双通道 8Gx2 DDR4 2933MHz;显示卡搭配 RTX 2080Ti，另外也有内建 CPU Benchmark。
↑ CPU-Z Benchmark，单核 589.9 分，多核 7452.7 分。
AIDA64 记忆体与快取测试一览，记忆体使用 T-Force XTREEM ARGB DDR4 3600 8G 记忆体两条，并且手动调整相关延迟参数。

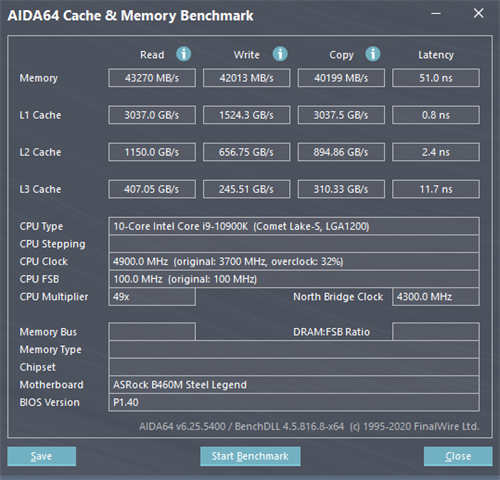

↑ AIDA64 记忆体与快取测试，记忆体读取 43270 MB/s、写入 42013 MB/s、複製 40199 MB/s、延迟 51.0 ns 的表现，此外 AIDA64 详细信息似乎显示不出来，但并不影响使用。
CPUmark99 测试，主要测试处理器单执行续的运算能力，分数为 885 分。
↑ CPUmark99 单核效能。

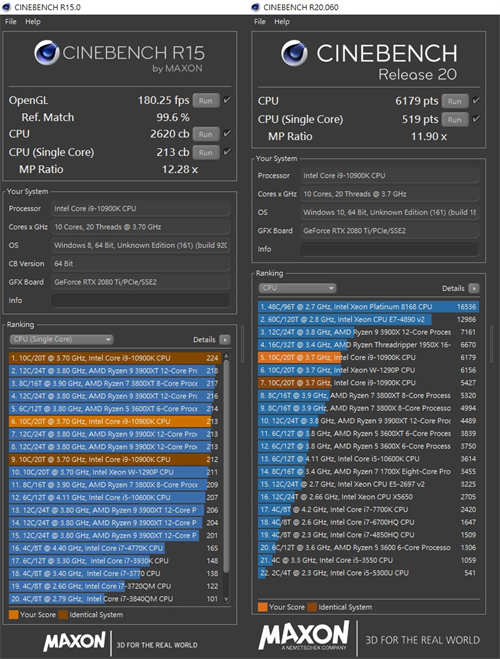

CINEBENCH R15 与 R20 是基于以 CPU 进行图像渲染，衡量 CPU 效能的测试项目，10900K 在 R15 版本测试可达到 2620 cb 的成绩，而提升渲染複杂度的 R20 版本更有着 6179 pts 的成绩;单核性能则分别为 213 cb、519 pts。
↑ CINEBENCH R15 与 R20 测试。

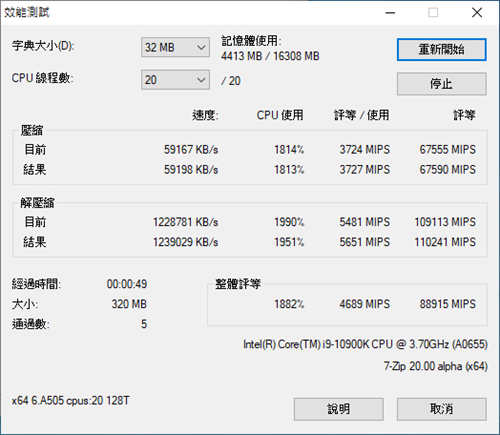

7-ZIP、WinRAR 以多核心进行压缩与解压缩性能测试，性能分别为 88915 MIPS 与 36680 KB/S。
↑ 7-ZIP 20.00 alpha 效能测试。
↑ WinRAR 效能测试。

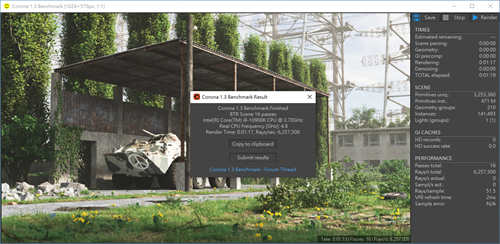

Corona Benchmark、V-Ray Benchmark 两者主要是透过 CPU 运算光线追蹤的渲染图像，并以完成时间、单位时间渲染量为评比指标。
↑ Corona Benchmark，总花费时间为 77 秒。

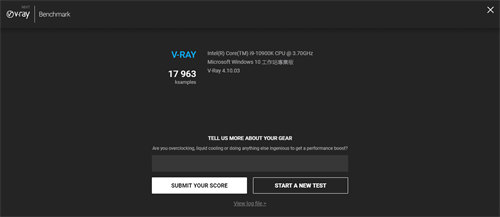

↑ V-Ray Benchmark，性能为 17963 ksamples。
影音转档方面分别採用 X264 与 X265 FHD Benchmark，10900K 于 X264 项目中有着 71.35 fps 的表现，而 X265 则有着 50.17 fps 的表现。

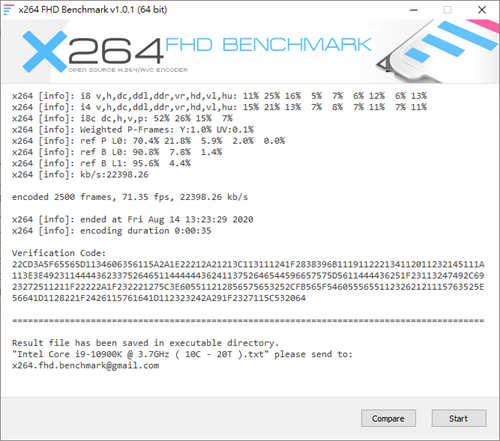

↑ X264 FHD Benchmark。

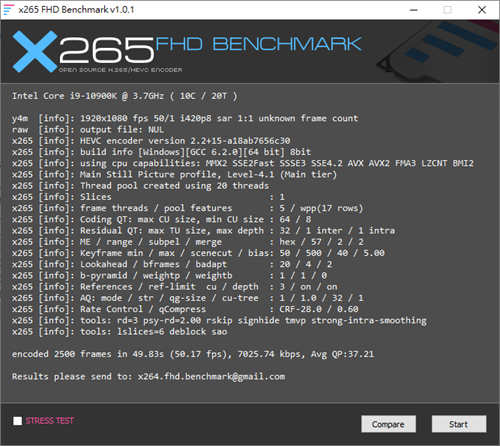

↑ X265 FHD Benchmark。
PCMark 10 Extended 主要以衡量整机整体的性能作为综合评估标準的测试，针对 Essentials 基本电脑使用情境，如 App 启动速度、视讯会议、网页浏览性能进行评分，而 Productivity 生产力测试，则以 LibreOffice 进行文书工作为测试项目，至于 Digital Content Creation 影像内容创作上，则是以相片 / 影片编辑和渲染进行测试，Gaming 方面就是以 3DMark 的内容进行。
10900K 搭配 NVIDIA RTX2080Ti 获得了总分 10291 分，电脑基準性能 Essentials 有着 10331 分，生产力则有 9792 分，在更需要 CPU 运算的数位内容创造项目获得 13017 分，游戏方面则是获得了 23019 分。

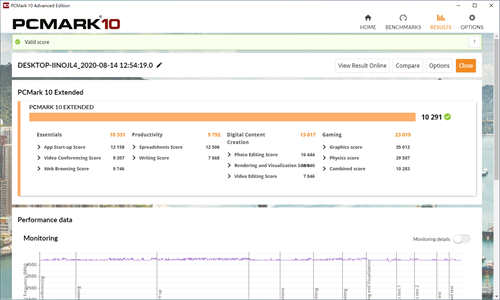

↑ PCMark 10 Extended 详细分数一览。
游戏效能方面以 3DMark 进行，搭配 NVIDIA RTX2080Ti 显示卡进行测试，在 3DMark Fire Strike 测试中，物理 Physics 分数有着 29578 分;针对 DirectX 12 所设计的 Time Spy 测试，CPU 获得了 13162 分的成绩。
↑ 3DMark Fire Strike。
↑ 3DMark Time Spy。
ASRock B460M Steel Legend 心得结论 : M-ATX 尺寸、规格丰富、中阶组装好选择
在 B460 晶片组上，如果要选择一片具备四条记忆体插槽的 M-ATX 主机板，那么这回所介绍的 ASRock B460M Steel Legend 可以说是相当好的一个选择，本体上具备 8+1 相 DrMOS 供电设计，并且支援 ASRock BFB 技术，让用户们一样也能够让 10900K 在这片主机板上发挥优质的效能。
同时相较于诸多 M-ATX 的 B460 主机板而言，省略掉了专用于无线网路子卡的 M.2 E-Key 插槽，以及在内显输出上并没有能够满足 4K60P 的 DP 输出，甚至是 USB Type-C，不过上面这些规格这片 B460M Steel Legend 上都可以说是应有尽有，如果用户想要选择一张中阶定位，并且拥有齐全规格的 B460 M-ATX 主机板了话，这张由华擎推出的 B460M Steel Legend 可以说是一片相当不错的选择。
