在AMDB550晶片組解禁後，BIOSTAR也端出了對應的主機板來應戰，這回所要介紹的RACINGB550GTQ，在記憶體插槽上具備四條DIMM的設計，並且後端內顯影像輸出還擁有著相當齊全的DVI、HDMI、DP這三個介面，後I/O在USB-C的部分與USB3.2Gen2當然也都具備。
所说，供电方面特别在 SoC 的部分以 Doubler 实现 4 相供电，这样的配置在诸多 B550 主机板上实属少见，相信这样的设计能够更加完美的应付未来无论是 CPU 或内显性能更为强大的 Zen 2 4000 系列 APU。

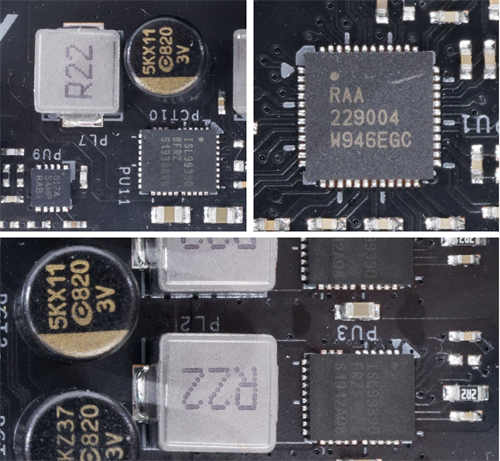

配置方面，在 VCore 与 SoC 上各採用 6+4 相的设计，PWM IC 为先前已收购 Intersil 的 Renesas RAA229004，VCore 与 SoC 的部分皆採用 Renesas ISL99390 DrMOS，每颗常温下的 Continuous Current 规格高达 90A，且后方皆串接 0.22 μH 的电感。VCore 每相一组 ISL99390FRZ 且 PWM 讯号皆由 RAA229004 输出，SoC 则是自 RAA229004 输出两相 PWM 讯号，再藉由 Renesas ISL6617A 倍相器转出总共四相 PWM 讯号，每相为一组 ISL99390BFRZ。
在电容方面，前后端输入输出滤波皆採用钰邦 APAQ 5Khrs 寿命的製品，带给玩家最优质的寿命保障。
↑ 相关供电布局一览。
↑ 供电元件特写。
CPU EPS 特写，採用 4 + 4 Pin 设计。

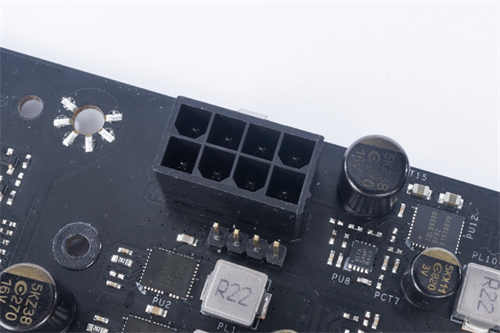

↑ CPU EPS 插座特写。

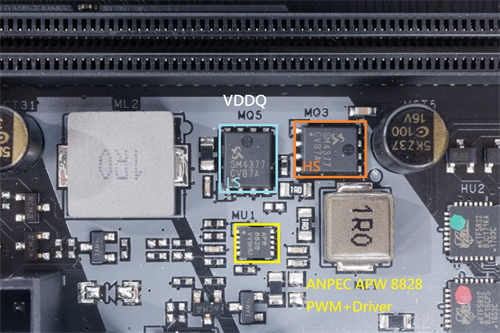

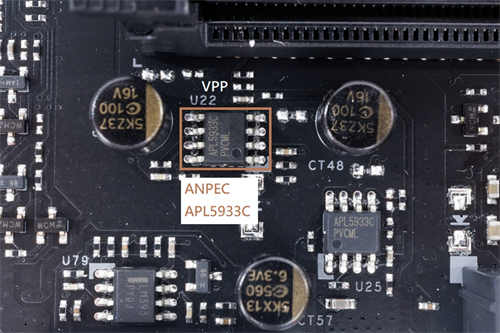

记忆体供电方面，主要 VDDQ 採用 1 相供电，PWM 与 Driver 的部分採用 Anpec APW 8828，MOSFET 则是皆採用 SM4337NSKP，1H1L 配置，电容一样採用钰邦 5K 固态电容。VTT 则是採用 RICHTEK RT9045 LDO 方案，位于 ATX 20+4 Pin 旁。VPP 位于插槽右方处，採用 ANPEC APL5933C LDO 方案生成。
↑ DRAM VDDQ。

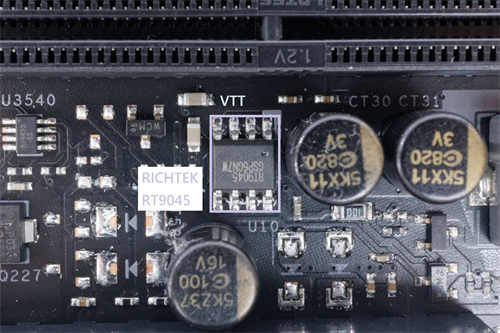

↑ DRAM VTT。
↑ DRAM VPP。

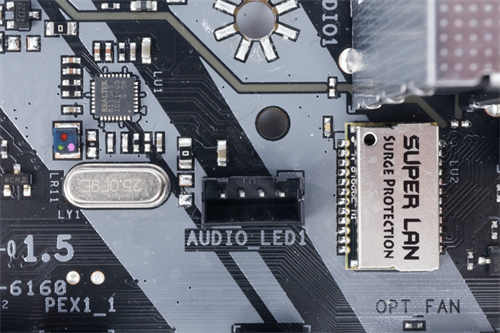

有线网路晶片採用 Realtek RTL8118AS，并且在后方搭配 SUPERLAN 数据汞以避免突波造成后端晶片的严重损毁。
↑ 有线网路相关电路一览。

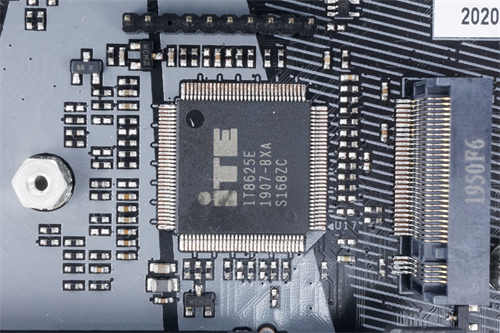

↑ 环控晶片採用 ITE IT8625E。

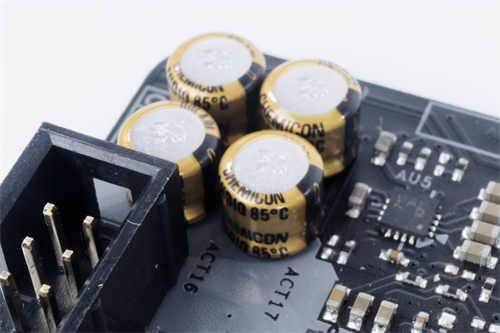

音效方面，採用 Realtek ALC1150 音效晶片，并搭配日系 CHEMICON 音效专用电容。

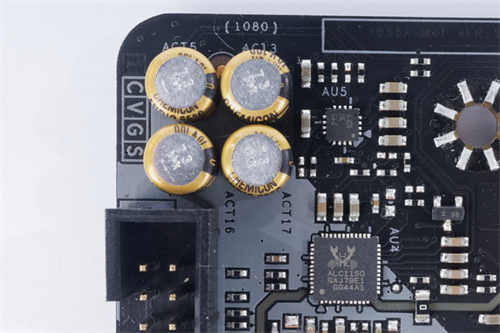

↑ 音效布局 / 元件一览。

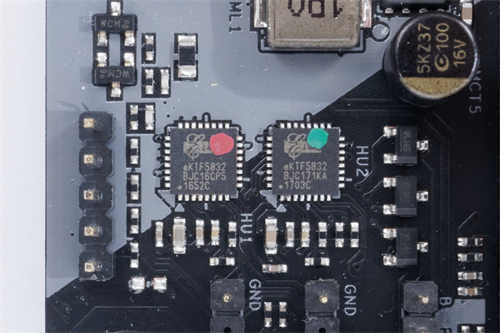

↑ 在 RGB LED 方面採用两枚 Elan eKTF5832 8-bit 微控制器进行控制。
为了确保讯号可靠性，后方两个 USB 3.2 Gen 2 採用两枚 OnSemi NB7NPQ1102M 做为 ReDriver IC，其中一个 USB Type-C 也具备祥硕 ASM 1543 作为 CC 逻辑控制器。

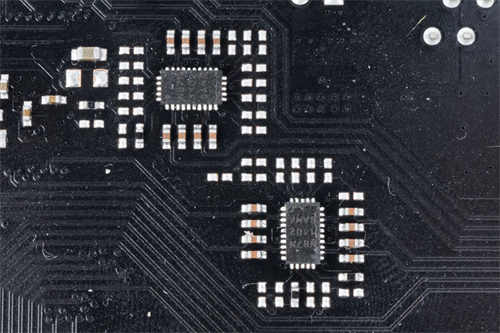

↑ OnSemi NB7NPQ1102M。

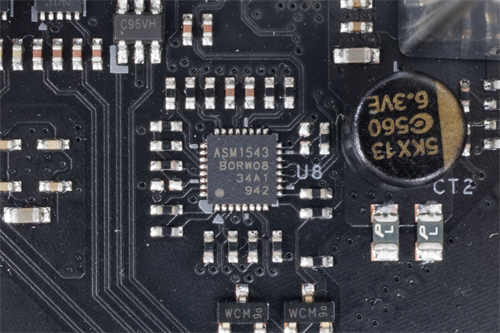

↑ ASMedia ASM 1543。

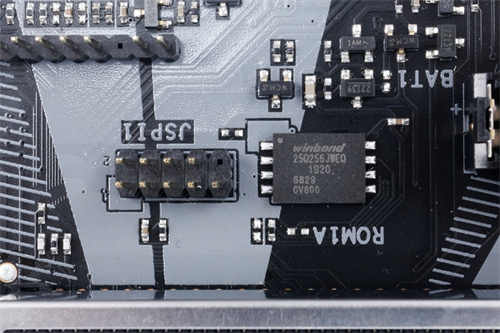

BIOS SPI Flash 採用 Winbond 25Q256JWEQ，单颗容量为 32 MB，一旁具备 JSPI1 Header 可以在需要使用实体烧录机烧录 BIOS 时直接以杜邦线连接，而不必以夹子或是用热风枪吹下晶片才能进行烧录。
↑ Winbond 25Q256JWEQ BIOS 晶片。

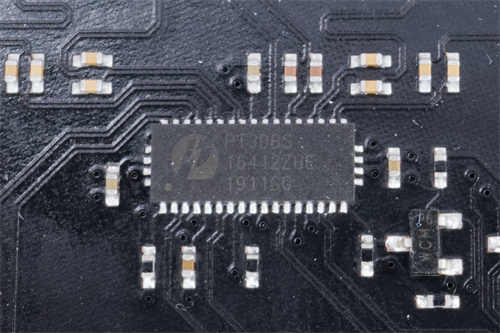

PCI-E 通道切换器採用 Diodes PI3DBS16412 位于背面，毕竟是为了下方自 FCH 拉出的相关接口所设置的，因此使用 Gen3 规格即可。
↑ Diodes PI3DBS16412 PCI-E LAN SWITCH。

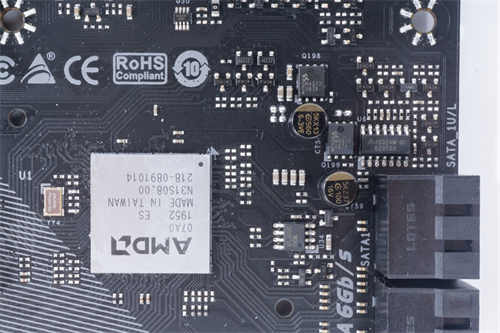

↑ AMD B550 FCH 晶片组与其供电电路特写，由于本次拿到的是 press sample，因此使用的是 ES 版本，正式上市的版本将都会採用正式版。
Biostar RACING B550GTQ BIOS 介绍 : 操作直觉、功能多样
Biostar RACING B550GTQ 的 BIOS 同样分成简单模式与进阶模式的设计，在简单模式下可以满足单纯仅需要调整开机顺序、载入 DRAM X.M.P 参数的入门玩家，进阶模式则是针对电压与频率有进阶调整需求的玩家进行相关设定，并且同时也具备直接自外部 USB 读取 BIOS 档案进行更新的 BIO-Flasher 功能。

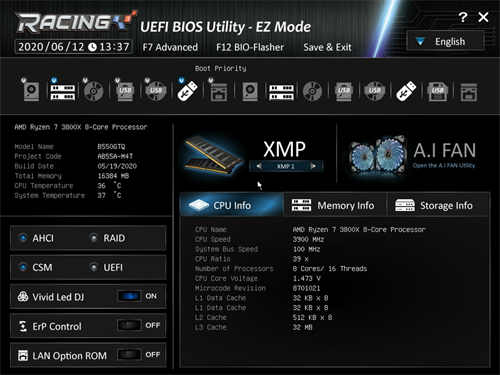

↑ 简单模式一览，可针对一些简单的选项进行调整。
按下 F7 即进入进阶模式，其中 BIOS 的 Tweater 页面能够让玩家针对 CPU、RAM 等进行超频与电压调整的功能，玩家可依据需求来进行调整，另外用于风扇调整、RGB LED 的功能选项也在此处，分别为按下 F5 与 F6 启动 A.I FAN 与 Vivid LED DJ，开机顺序设定则是位于 Boot项目中。

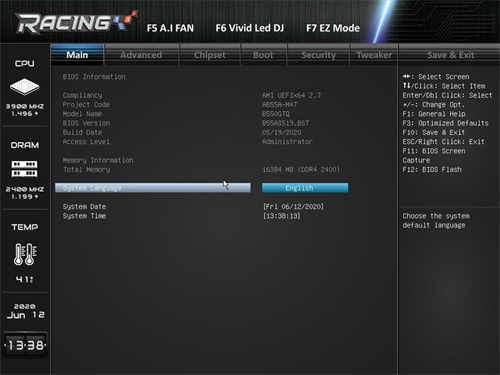

↑ 进阶模式首页，左侧即可一览 CPU、RAM 的频率。

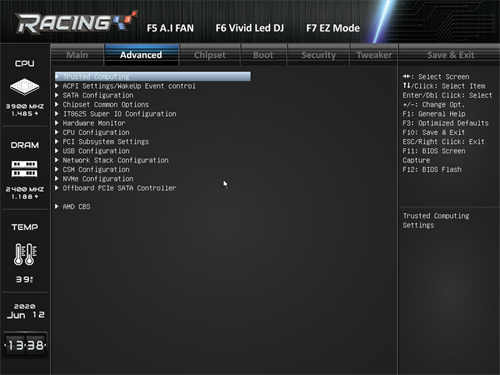

↑ Advanced 栏目中可以针对主机板许多内部的介面与外部设备进行调整，监控系统的 Hardware Monitor 也位于此处。

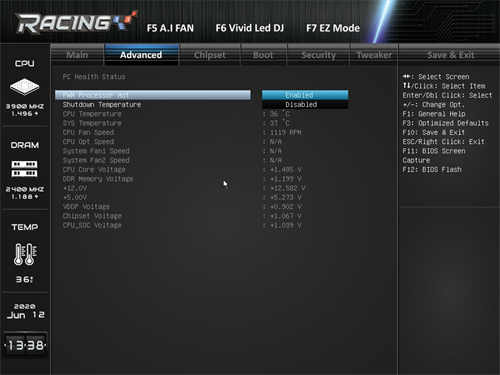

↑ PC Health。
↑ 手游模拟器玩家会需要开启的 SVM 模式也位于此处 CPU Configuration 栏位下。

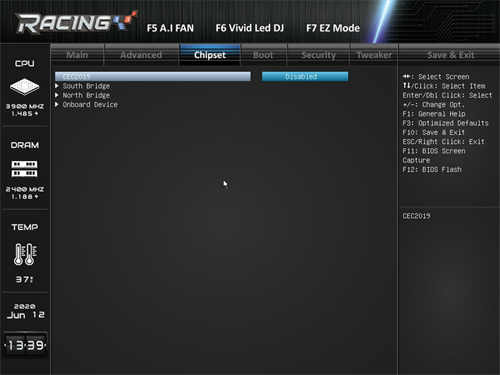

↑ Chipset 项目，针对美国加州能源法规範的 CEC 2019 项目也为于此处，预设为关闭。
↑ 启动项目中可以调整开机顺序。

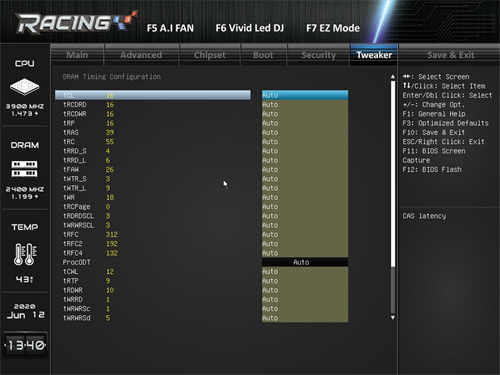

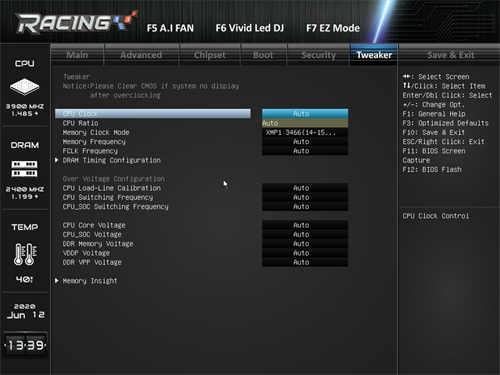

↑ 优化栏位则是调整各项频率与电压的位置。

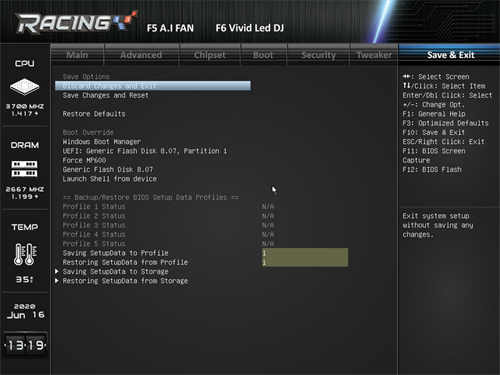

↑ 储存&离开项目中可以将使用者的设定存成设定档。

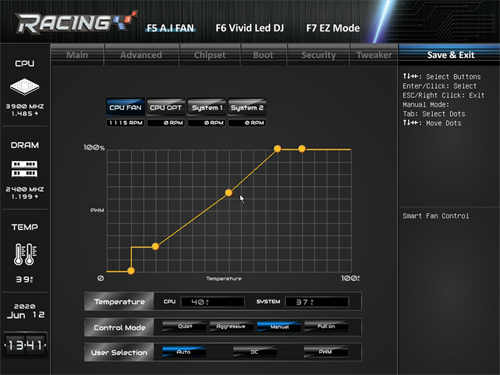

↑ A.I FAN 风扇智慧调整。

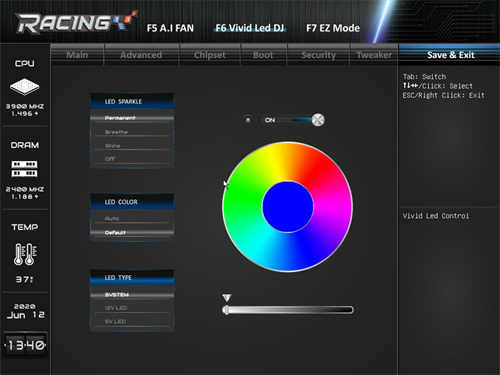

↑ Vivid LED DJ RGB 灯效调整。
↑ BIO-Flasher。
Biostar RACING B550GTQ 软体介绍 : 轻鬆自订 BIOS 开机画面

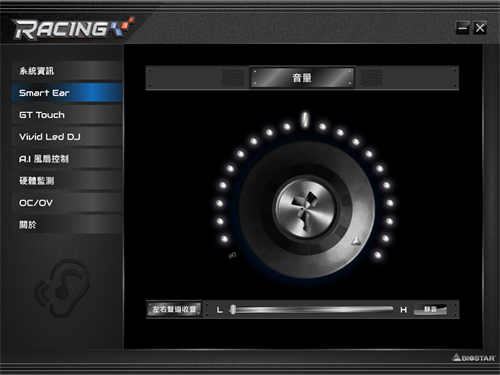

Biostar RACING B550GTQ 同时也附加了许多额外的软体，让玩家们能够简单的在系统中进行有关功能的调整，除了基本的可查看相关参数、控制 RGB 等等的 RACING GT EVO，与可在系统下更新 BIOS 的 BIOS Update 以外，还有一个能够让玩家自定义 BIOS 开机画面的 BIOScreen Utility。

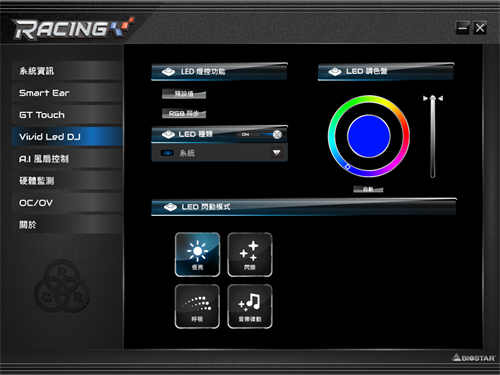

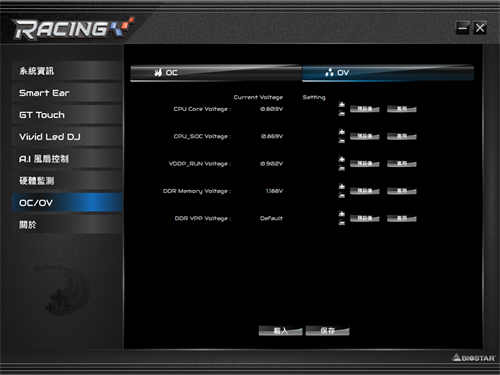

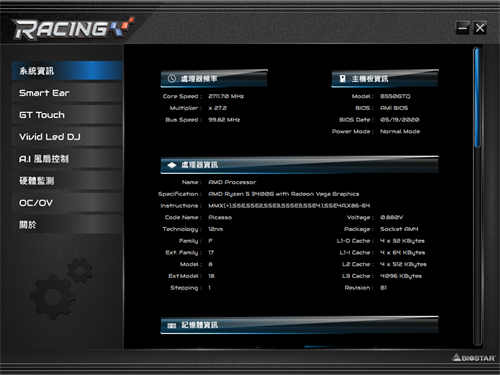

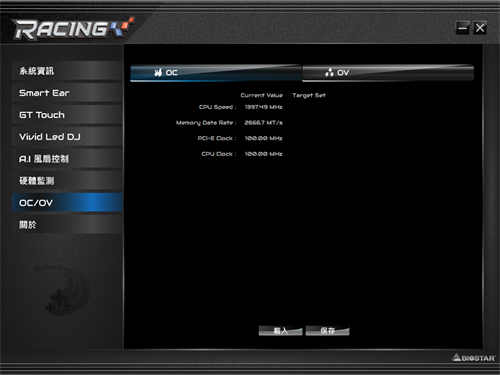

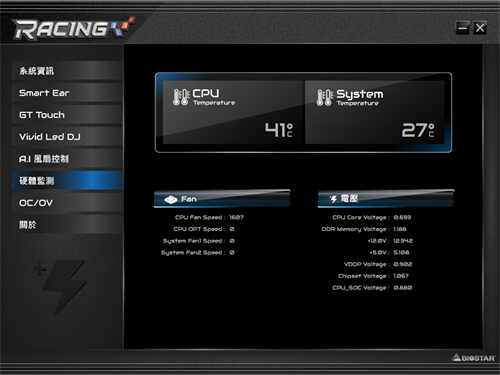

↑ RACING GT EVO 能够查看系统相关资讯，设定 Vivid LED DJ RGB 灯效、A.I FAN、系统参数监控等设置。

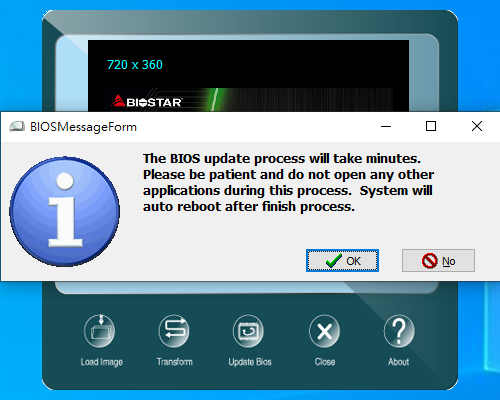

↑ BIOS Update Utility 可以直接在系统中更新与保存 BIOS。
↑ BIOSCreen 则是可以让玩家自定义 BIOS 的开机画面。
↑ BIOSCreen 实际效果。
Biostar RACING B550GTQ 效能测试 : Zen 2 最佳搭档
效能测试方面，处理器使用 AMD Ryzen 7 3800X 这颗定位于中高阶的 CPU，毕竟笔者前述提及的 Zen 2 的 4000 系列 APU 估计得等上好一阵子才会正式上市，自然只能使用当前可用的 CPU 进行测试。设定上採用记忆体内建的 XMP Profile : DDR4-3600 MHz CL14，并搭配 AMD RX5700XT 显卡与 360mm 的水冷散热器。
测试平台:
处理器：AMD Ryzen 7 3800X
CPU 散热器：Corsair H150i PRO RGB 一体式水冷
主机板：Biostar RACING B550GTQ
记忆体：TEAM T-Force XTREEM ARGB DDR4 3600 8Gx2 C14
显示卡：AMD Radeon RX 5700 XT 公版
系统碟：Corsair MP600 NVMe PCIe 4.0 M.2 1TB
电源供应器：Antec HCP-850 PLATINUM
作业系统：Windows 10 Pro 1909 64bit
首先先测试 PCI-E 4.0 的部分，毕竟 B550 本身并不自带 PCI-E 4.0 的相关通道，因此所有 PCI-E 4.0 的功能都是由 CPU 的通道所拉出，实际测试 AMD RX5700XT 显卡、CORSAIR MP600 SSD (本身皆支援 PCI-E 4.0)，两者插入第一条 M.2 与 PCI-E x16 插槽时，都可在 PCI-E 4.0 下正常运作。

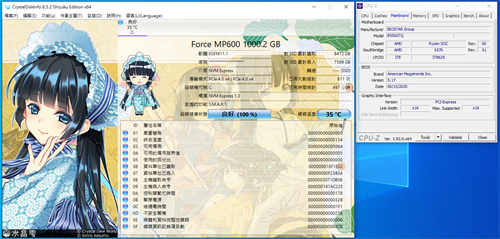

↑ AMD RX5700XT、CORSAIR MP600 实际运作情况。
此外虽然外盒上有写着不支援 Ryzen 3000 系列的 APU，但笔者实际安装同样也能正常支援，唯独日后 BIOS 更新后是否能够继续保持支援则无法保证，内显 HDMI 版本虽在产品规格中并无提及，但实际经笔者测试可达 HDMI2.0、4K60P 的输出规格。

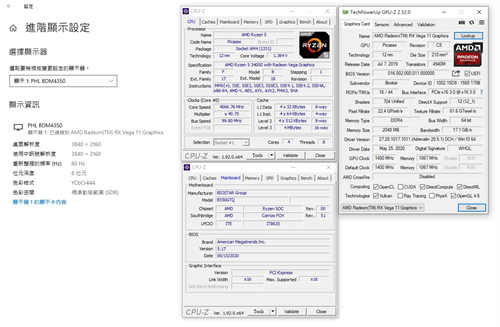

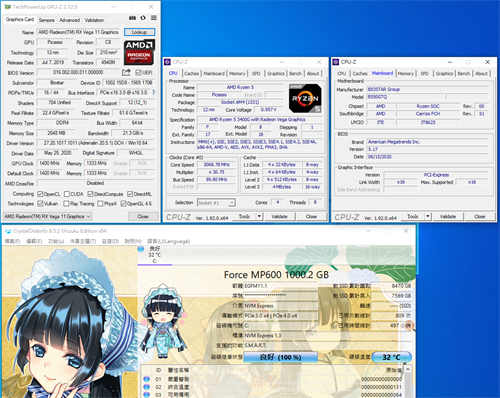

↑ 实际安装 Zen+ 架构的 R5 3400G APU，目前一样也能正常支援，此外 R5 3400G 本身并无 PCI-E 4.0，因此可以看到 M.2 SSD 的部分是运行于 3.0 的速度，另外 HDMI 部分也有支援 2.0 版本。

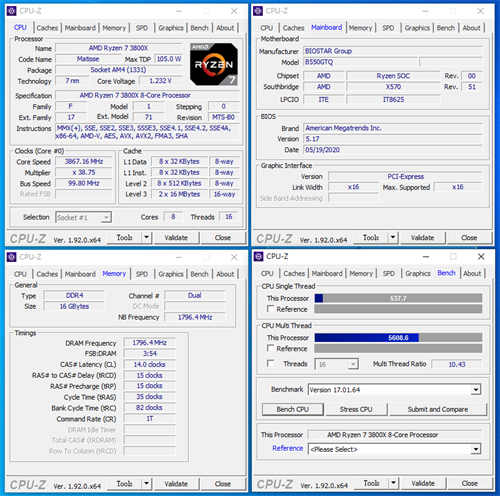

CPU-Z 一览，可一览平台资讯，处理器为 AMD Ryzen 7 3800X，代号 Matisse，採用 7nm 製程，有着 8 核心 16 执行绪;主机板使用 Biostar RACING B550GTQ;记忆体为双通道 8GB x2 DDR4 3600MHz;显示卡搭配 AMD Radeon RX 5700 XT，另外也有内建 CPU Benchmark。
↑ CPU-Z Benchmark，单核 537.7 分，多核 5608.6 分。
AIDA64 记忆体与快取测试一览，记忆体使用 T-Force XTREEM ARGB DDR4 3600 8G 记忆体两条，并且开启 X.M.P。

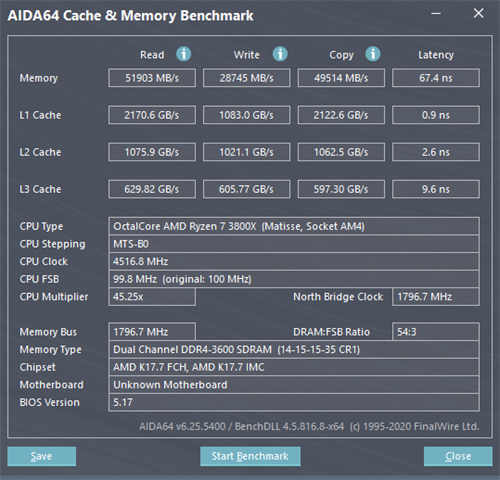

↑ AIDA64 记忆体与快取测试，记忆体读取 51903 MB/s、写入 28745 MB/s、複製 49514 MB/s、延迟 67.4 ns 的表现。
CPUmark99 测试，主要测试处理器单执行续的运算能力，分数为 798 分。

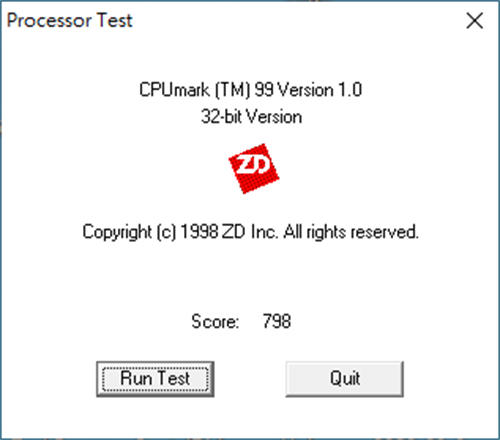

↑ CPUmark99 单核效能。

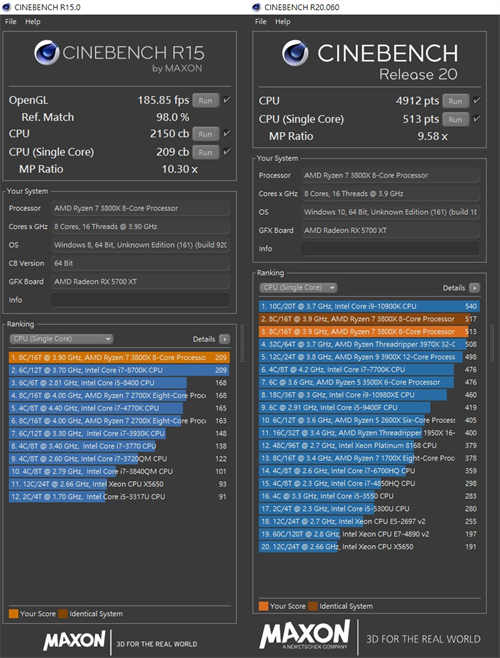

CINEBENCH R15 与 R20 是基于以 CPU 进行图像渲染，衡量 CPU 效能的测试项目，3800X 在 R15 版本测试可达到 2150 cb 的成绩，而提升渲染複杂度的 R20 版本更有着 4912 pts 的成绩;单核性能则分别为 209 cb、513 pts。
↑ CINEBENCH R15 与 R20 测试。
7-ZIP、WinRAR 以多核心进行压缩与解压缩性能测试，性能分别为 80638 MIPS 与 23752 KB/S。

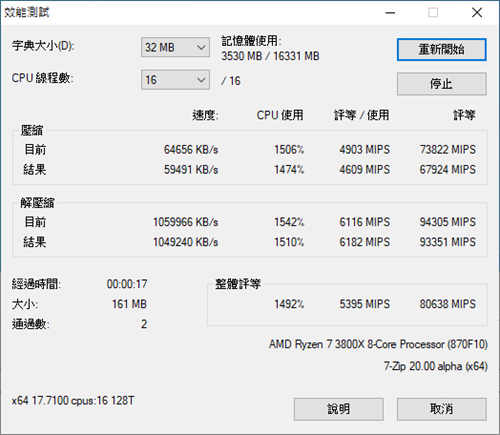

↑ 7-ZIP 20.00 alpha 效能测试。

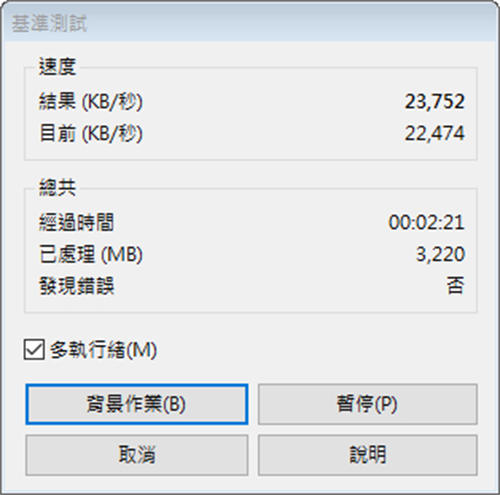

↑ WinRAR 效能测试。
Corona Benchmark、V-Ray Benchmark 两者主要是透过 CPU 运算光线追蹤的渲染图像，并以完成时间、单位时间渲染量为评比指标。

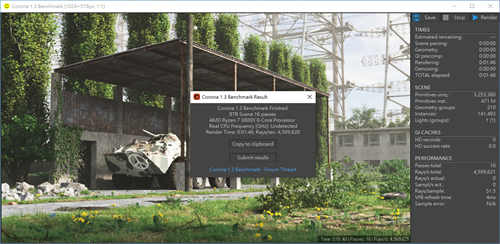

↑ Corona Benchmark，总花费时间为 106 秒。

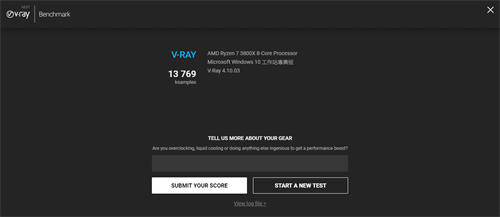

↑ V-Ray Benchmark，性能为 13769 ksamples。

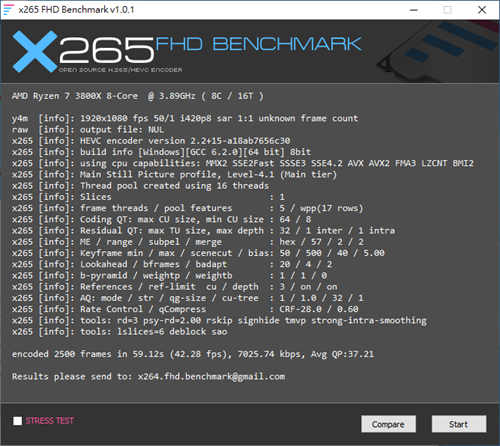

影音转档方面分别採用 X264 与 X265 FHD Benchmark，3800X 于 X264 项目中有着 55.75 fps 的表现，而 X265 则有着 42.28 fps 的表现。

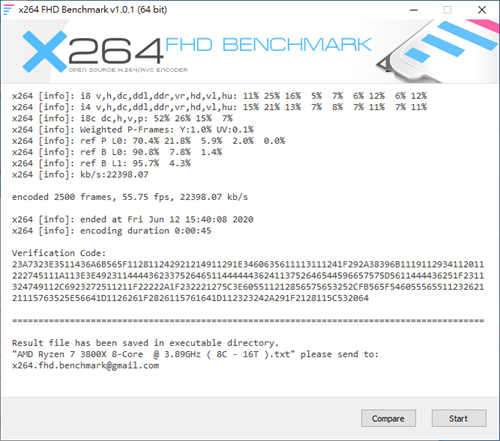

↑ X264 FHD Benchmark。
↑ X265 FHD Benchmark。
PCMark 10 Extended 主要以衡量整机整体的性能作为综合评估标準的测试，针对 Essentials 基本电脑使用情境，如 App 启动速度、视讯会议、网页浏览性能进行评分，而 Productivity 生产力测试，则以 LibreOffice 进行文书工作为测试项目，至于 Digital Content Creation 影像内容创作上，则是以相片 / 影片编辑和渲染进行测试，Gaming 方面就是以 3DMark 的内容进行。
3800X 搭配 AMD Radeon RX 5700 XT 获得了总分 8824 分，电脑基準性能 Essentials 有着 10624 分，生产力则有 8243 分，在更需要 CPU 运算的数位内容创造项目获得 9598 分，游戏方面则是获得了 19493 分。

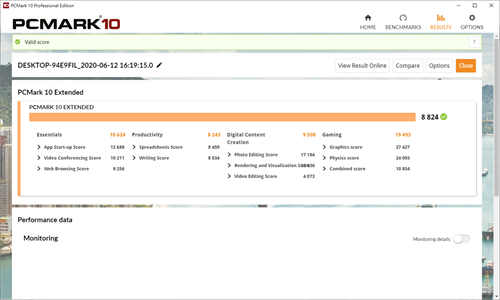

↑ PCMark 10 Extended 详细分数一览。
游戏效能方面以 3DMark 进行，搭配 AMD Radeon RX 5700 XT 显示卡进行测试，在 3DMark Fire Strike 测试中，物理 Physics 分数有着 23310 分;针对 DirectX 12 所设计的 Time Spy 测试，CPU 获得了 10244 分的成绩。
↑ 3DMark Fire Strike。

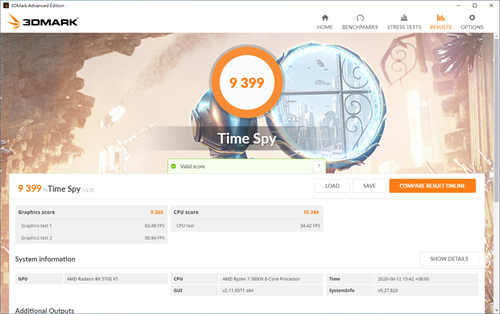

↑ 3DMark Time Spy。
Biostar RACING B550GTQ 心得结论 : 供电设计优异，强化 SoC 设计，中阶晶片组首选
这回 Biostar 推出的 RACING B550GTQ，整体来说最大的特色当然就是如我们前述所说，在 CPU VRM 方面特别针对 SoC 的部分做出强化，高达 4 相与四枚 PowerStage 元件的设计在定位为主流的 B550 晶片组自然是相当突出且少见。此外每相都採用了多数普遍仅在高阶晶片组定位上会见到，每颗在常温下的 Continuous Current 可达到 90A 的 Renesas ISL99390 DrMOS 元件，供电设计上可以说是相当豪华。
当然，毕竟现阶段 Zen 2 APU 尚未上市，但以这样的 VRM 来看，纵使 VCore 一样也给予 6 相以 ISL99390 组成的供电设计，就算是搭配顶规的 R9 CPU 相信一样也是游刃有余，如果用户希望选择一张中阶晶片组定位，却有着相当优质的 CPU VRM 设计，甚至打算为日后 Zen 2 APU 做出最精良的超前部属，这张 Biostar RACING B550GTQ 绝对是这代 B550 晶片组主机板的最佳优质首选。
