对于 Intel 10 代 CPU 所一併搭配的 400 系列晶片组中，除了早前一个月解禁的 Z490 以外，当然在中阶价位带上还有 B460 晶片组系列的产品线，让玩家们得以在相对较低的预算上享受 10 代 CPU 带来的优质效能。
这回由映泰所带来的 RACING B460GTQ 主机板，虽然晶片组是採用中阶的 B460，但整体的规格方面可以说是毫不马虎，搭载 Intel LAN、Realtek ALC 1150 Audio Codec，内键的影像输出也是包含相当齐全的 DVI、HDMI 与 DisplayPort 三介面，相当完善丰富的规格相信就是这代 B460 晶片组主机板的装机首选。
产品规格一览 :
尺寸：M-ATX (24.4 公分 x 24.4 公分)
支援处理器类型：Intel Comet Lake
处理器脚位：LGA 1200
晶片组：Intel B460
记忆体：4 x DIMM, MAX 128GB
扩充插槽：1 x PCIe 3.0 x16 (x16)、2 x PCIe 3.0 x1
储存埠：6 x SATA 6Gb/s、1 x M.2 Max Type 2280 (PCIe 3.0 x4 & SATA)、1 x M.2 Max Type 2280 (PCIe 3.0 x4)
有线网路：Intel i219V
音讯：Realtek ALC 1150 Audio Codec
USB 埠：4 x USB 3.2 Gen 1 (Type-A)、2 x USB 2.0、1 x USB 3.2 Gen 1 19 Pin 前置插座、2 x USB 2.0 9 Pin 前置插座
Biostar RACING B460GTQ 开箱 : 黑灰风格中展现 VIVID LED DJ RGB 灯效
一样隶属于 Biostar RACING 系列，B460GTQ 採用黑灰的外包装与 PCB 风格，同时也具备 VIVID LED DJ RGB 灯效与对应的 +12V RGB、ARGB Header，并且具备相当厚实的 Armor Gear 散热片，确保着 VRM 的部分能够有着良好的散热，整体的功能与设计可以说是相当齐全且精良。

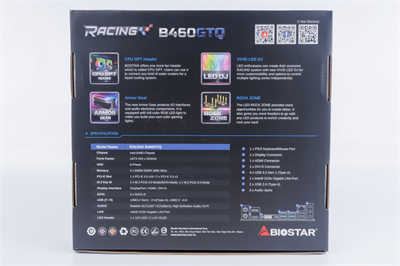

↑ 外包装一览，背面标注产品相关特色。

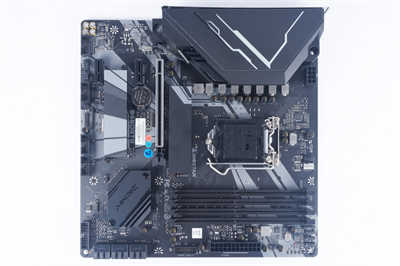

Biostar RACING B460GTQ 主机板外观一览，採用 M-ATX 标準正方形 (24.4 x 24.4) 的版型，得以相容大多数的机壳，具备一条 PCI-E x16 插槽与两根 M.2 插槽，基本上足以满足普通装机用户的需求，同时 PCB 板与 M.2 散热片皆有特别设计的灰白图案线条。
↑ 主机板外观正面。
散热片特写，主要 VRM 採用一块厚实的 Armor Gear 散热片，并与后方 I/O 背板为一体式，覆盖 VCore 与 VCCIO，M.2 则是两条皆有搭载。SATA 插槽方面则是六个皆採用转 90 度的设计，避免与长显卡干涉。
↑ CPU VRM 散热片特写。
↑ M.2 与 PCH 散热片特写。

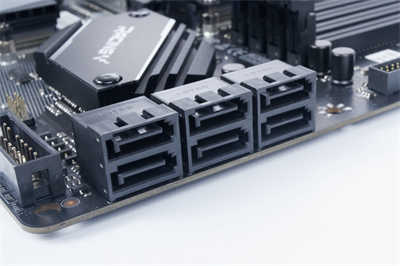

↑ SATA 插槽特写一览。
RGB Header 的部分共有 3 个，皆位于主机板整体靠上方的位置，具有一个 +12V RGB 与两个 3-Pin ARGB 插槽。
↑ RGB Header。
后 I/O 罩上也添加了灯光元素，开机后会亮出柔和绚丽的蓝光。
↑ 后 I/O 罩上灯光一览。
后 I/O 一览。具备 4 个 Type-A 的 USB 3.2 Gen 1、2 个 USB 2.0、PS/2 键鼠介面、DVI-D、HDMI、DP 影像输出、网路孔，音效。
↑ 主机板后方 I/O。

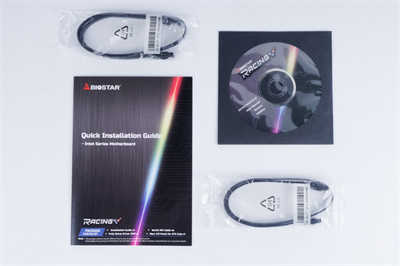

配件部分，包含基本的说明书、光碟、2 条 SATA 线材。
↑ 主机板配件。
Biostar RACING B460GTQ 用料介绍 : 7+1 相供电提供 CPU 基本所需电力
前面已讲解 Biostar RACING B460GTQ 大致上的规格、外观等设计与特色，接着我们将散热片移除，以进一步分析主机板上的用料与电路等细节。
↑ 散热片移除后，主机板正反面一览。
毕竟 B460 晶片组并无法实现超倍频的功能，因此在供电设计上自然就是仅需有着基本的设计原则即可，以过多的堆料来提升成本并不明智。在供电方面，Biostar RACING B460GTQ 在主要的供电配置上採用了 7+1+1 相 (VCore + VCCGT + VCCIO) 供电的设计。
主要 PWM IC 採用 OnSemi 的 NCP81229，本体最高可支援至 8+1 相，VCore、VCCGT 的部分皆採用 1H2L 的 MOSFET 配置，两者的 PWM 信号皆由 NCP81229 负责，两者皆为上桥 Sinopower SM4337NSKP、下桥 SM4364NAKP，后方串接 0.3 uH 一体式电感，Gate Driver 则是採用 OnSemi NCP81162 方案。
而 VCCIO 则是由整合 PWM 与 Gate Driver 的 Anpec APW 8828 负责，採用皆为 SM4337NSKP、1H1L 的 MOSFET 配置，在电容方面，前后端输入、输出滤波皆採用钰邦 APAQ 5Khr 寿命的製品，带给玩家最优质的寿命保障。
至于 VCCSA 则是由 AS324A 运算放大器并搭配上方小型 N-MOSFET 晶体组成 LDO 进行输出。
↑ 相关供电布局一览。
↑ 供电元件特写。
CPU EPS 採用 4+4 Pin 的设计。
↑ CPU EPS。

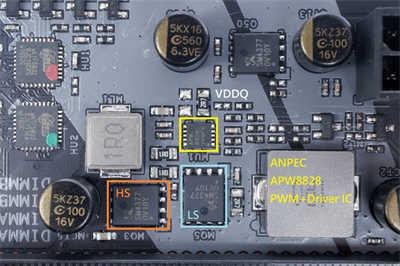

记忆体供电方面，主要 VDDQ 採用 1 相供电，PWM 与 Driver 的部分採用 Anpec APW 8828，MOSFET 则是皆採用 SM4337NSKP，1H1L 配置，电容一样採用钰邦 5K 固态电容。VTT 则是採用 RICHTEK RT9045 LDO 方案，位于 ATX 20+4 Pin 旁。VPP 位于插槽下方处，同样也採用 ANPEC APL5933C LDO 方案生成。
↑ DRAM VDDQ。
↑ DRAM VTT。
↑ DRAM VPP。

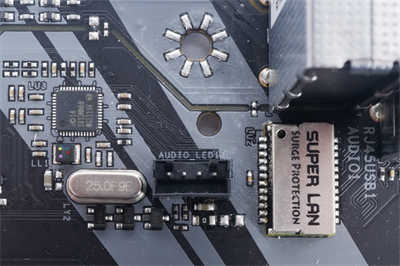

有线网路晶片採用 Intel WGI219V 1GbE LAN，并且在后方搭配 SUPERLAN 数据汞以避免突波造成后端晶片的严重损毁。
↑ 有线网路相关电路一览。
↑ 环控晶片採用 ITE IT8625E。
音效方面，採用 Realtek ALC1150 音效晶片，并搭配日系 CHEMICON 音效专用电容。
↑ 音效布局 / 元件一览。
↑ 在 RGB LED 方面採用 Elan eKTF5832 8-bit 微控制器进行控制。
BIOS SPI Flash 採用一枚 Winbond 25Q128JVSQ，单颗容量为 16 MB，一旁具备 JSPI1 Header 可以在需要使用实体烧录机烧录 BIOS 时直接以杜邦线连接，而不必以夹子或是用热风枪吹下晶片才能进行烧录。
↑ BIOS 晶片与 JSPI1 Header。
PCI-E 通道配置切换晶片採用一枚 ASMedia ASM1480 实现，并採用 B460 晶片组。
↑ ASMedia ASM1480 与 Intel B460 PCH 晶片组及其供电电路特写。
↑ 採用 4 层 PCB 设计。
Biostar RACING B460GTQ BIOS 介绍
Biostar RACING B460GTQ 的 BIOS 同样分成简单模式与进阶模式的设计，在简单模式下可以满足单纯仅需要调整开机顺序、载入 DRAM X.M.P 参数的入门玩家 (同样受到晶片组 DDR4 2933 的门槛限制)，进阶模式则是针对电压与频率有进阶调整需求的玩家进行相关设定，并且同时也具备直接自外部 USB 读取 BIOS 档案进行更新的 BIO-Flasher 功能。
↑ 简单模式一览，可针对一些简单的选项进行调整。
按下 F7 即进入进阶模式，其中 BIOS 的优化页面能够让玩家进行相关频率与电压调整的功能，玩家可依据需求来进行调整，另外用于风扇调整、RGB LED 的功能选项也在此处，分别为按下 F5 与 F6 启动 A.I FAN 与 Vivid LED DJ，开机顺序设定则是位于启动项目中。
↑ 左侧即可一览 CPU、RAM 的频率。
↑ Advanced 栏目中可以针对主机板许多内部的介面与外部设备进行调整，监控系统的 Hardware Monitor 也位于此处。
↑ PC Health。

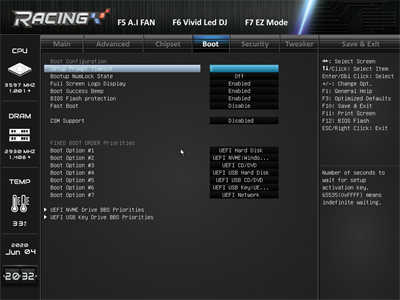

↑ Boot 项目中可以调整开机顺序。
↑ Tweater 栏位则是调整各项频率与电压的位置，在记忆体主要电压 (VDDQ) 上最高可调整至 1.4V，虽然有些低延迟高频的记忆体在 VDDQ 上预设的电压就高达 1.45V，但毕竟 B460 仅能调整至 DDR4-2933，对于大多数记忆体而言 1.4V 的上限实属相当足够。
↑ A.I FAN 风扇智慧调整。

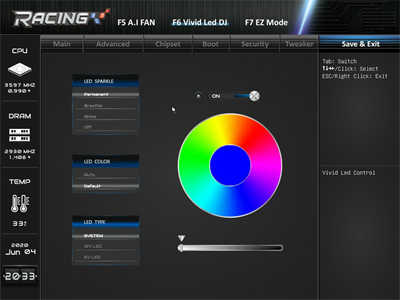

↑ Vivid LED DJ RGB 灯效调整。
↑ BIO-Flasher。
Biostar RACING B460GTQ 软体介绍，RACING GT EVO 提供完美的灯效调整
Biostar RACING B460GTQ 同时也附加了许多额外的软体，让玩家们能够简单的在系统中进行有关功能的调整，除了基本的一些超频、RGB 等等的 RACING GT EVO 以外，在系统中还能够直接进行 BIOS 的更新，十分方便。
↑ RACING GT EVO 能够查看系统相关资讯，设定 Vivid LED DJ RGB 灯效、A.I FAN、系统参数监控、超频加压等设置。
↑ BIOS Update Utility 可以直接在系统中更新与保存 BIOS。
Biostar RACING B460GTQ 效能测试
效能测试方面，处理器使用本平台最高规的 Intel I9-10900K 进行测试，设定上採用记忆体内建的 XMP Profile (DDR4-3600 CL16)，并搭配 AMD RX5700XT 显卡与 280mm 的水冷散热器，另外电源管理方面我们也开启终极效能设定档模式，确保整体系统有着最佳的成绩。
测试平台:
处理器：Intel I9-10900K
CPU 水冷散热器：Corsair H150i PRO RGB 一体式水冷
主机板：BIOSTAR RACING B460GTQ
记忆体：TEAM T-Force XTREEM ARGB DDR4 3600 8Gx2 C14 (运行于上限 2933MHz)
显示卡：AMD RX5700XT 公版
系统碟：CORSAIR MP600 NVMe PCIe 4.0 M.2 1TB
电源供应器：Antec HCP-850 PLATINUM
作业系统：Windows 10 Pro 1909 64bit
CPU-Z 一览，可一览平台资讯，处理器为 Intel I9-10900K，代号 Comet Lake，採用 14nm 製程，有着 10 核心 20 执行绪;主机板使用 BIOSTAR RACING B460GTQ;记忆体为双通道 8Gx2 DDR4 2933MHz;显示卡搭配 AMD RX5700XT 公版，另外也有内建 CPU Benchmark。
↑ CPU-Z Benchmark，单核 608.1 分，多核 7286.7 分。

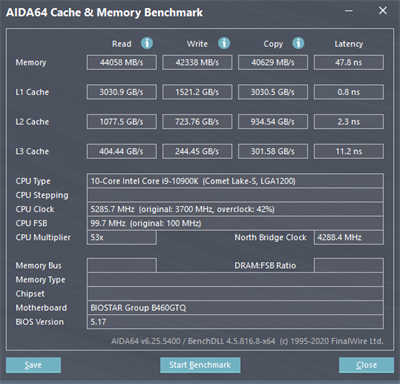

AIDA64 记忆体与快取测试一览，记忆体使用 TEAM T-Force XTREEM ARGB DDR4 3600 8Gx2 C14 记忆体两条，运行于 XMP 模式下，并将速度调整至上限 2933 MHz。
↑ AIDA64 记忆体与快取测试，记忆体读取 44058 MB/s、写入 42338 MB/s、複製 40629 MB/s、延迟 47.8 ns 的表现。
CPUmark99 测试，主要测试处理器单执行续的运算能力，分数为 939 分。
↑ CPUmark99 单核效能。
CINEBENCH R15 与 R20 是基于以 CPU 进行图像渲染，衡量 CPU 效能的测试项目，10900K 在 R15 版本测试可达到 2555 cb 的成绩，而提升渲染複杂度的 R20 版本更有着 6068 pts 的成绩;单核性能则分别为 223 cb、530 pts。
↑ CINEBENCH R15 与 R20 测试。
7-ZIP、WinRAR 以多核心进行压缩与解压缩性能测试，性能分别为 92027 MIPS 与 38663 KB/S。
↑ 7-ZIP 20.00 alpha 效能测试。
↑ WinRAR 效能测试。
Corona Benchmark、V-Ray Benchmark 两者主要是透过 CPU 运算光线追蹤的渲染图像，并以完成时间、单位时间渲染量为评比指标。
↑ Corona Benchmark，总花费时间为 76 秒。
↑ V-Ray Benchmark，性能为 18073 ksamples。
影音转档方面分别採用 X264 与 X265 FHD Benchmark，10900K 于 X264 项目中有着 70.28 fps 的表现，而 X265 则有着 51.35 fps 的表现。
↑ X264 FHD Benchmark。
↑ X265 FHD Benchmark。
PCMark 10 Extended 主要以衡量整机整体的性能作为综合评估标準的测试，针对 Essentials 基本电脑使用情境，如 App 启动速度、视讯会议、网页浏览性能进行评分，而 Productivity 生产力测试，则以 LibreOffice 进行文书工作为测试项目，至于 Digital Content Creation 影像内容创作上，则是以相片 / 影片编辑和渲染进行测试，Gaming 方面就是以 3DMark 的内容进行。
10900K 搭配 AMD RX5700XT 获得了总分 9148 分，电脑基準性能 Essentials 有着 10992 分，生产力则有 8563 分，在更需要 CPU 运算的数位内容创造项目获得 10505 分，游戏方面则是获得了 19141 分。
↑ PCMark 10 Extended 详细分数一览。
游戏效能方面以 3DMark 进行，搭配 AMD RX5700XT 显示卡进行测试，在 3DMark Fire Strike 测试中，物理 Physics 分数有着 28824 分;针对 DirectX 12 所设计的 Time Spy 测试，CPU 获得了 13896 分的成绩。
↑ 3DMark Fire Strike。
↑ 3DMark Time Spy。
Biostar RACING B460GTQ 心得结论 : 功能应有尽有、Intel 十代装机好选择
Biostar RACING B460GTQ 採用 M-ATX 的大小，在功能方面也是相当齐全，以后方 I/O 为例，在显示输出上就给满了 3 种常用的介面，以及总共六个 USB 孔，并且採用后方 I/O 档板、VRM 散热片与上方遮罩一体式的设计，本体上 M.2 的部分也是给到两条，并且都是具备自带散热片的设计。
同时，充足的 7+1 相供电也足以应付高阶 CPU 在预设情况下的效能表现，从效能测试的结果来看，整体的跑分可以说是与 Z490 系列的主机板相差无几。毕竟在主机板选择方面，如果不是打算要超频，这张 Biostar RACING B460GTQ 在兼顾四条记忆体插槽与齐全的功能、充足的 VRM 供电设计下，相信可以成为 Intel 10 代 CPU 组装的主机板搭配首选。
