相信有研究的的玩家们一定不会对于华擎推出的 Extreme4 系列感到陌生，Extreme4 系列主打平价的定位，同时兼顾一定的功能性与用料，在这回 Intel 推出了 Z490 新世代晶片 ... 华擎 ASRock Z490 Extreme4 / 平价定位、PCI-E 4.0 Ready、2.5Gbe LAN 搭载。
所说，主打平价的设计，当然该有的功能一样应有尽有，在各方面的用料上自然也不会马虎。
本体搭载 8+2 相供电，前后 USB Type-C，内显的部分也有 DP 输出，此外在有线网路上更是搭载 2.5 GbE LAN，不同于目前现今诸多主机板还是继续搭载 1 GbE LAN 的配置，对于下一代 Rocket Lake CPU 的支援性当然也是点好点满，兼具 VCCIO_2、PCI-E 4.0 的支援度皆齐全，在 PCB 的部分也採用 2oz 铜箔，相当到位的用料与相对平价的价格相信是玩家组装的首选。
外包装一览，这回 Z490 Extreme4 在配色上採用青蓝色的配色，呼应 Intel 的产品辨识色彩，整体而言相当的具有科技感，左下角标注支持的功能，包装反面则是标有许多前述提及的产品特色。
↑ 外包装正反面。

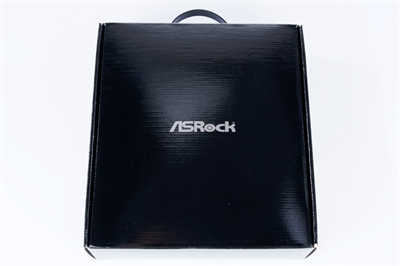

↑ 内部採用经典手提包装，内部主机板的部分採用预先以束带与泡棉保护边座绑好固定，并装入防静电带中，包装方面可说是十分用心。
ASRock Z490 Extreme4 主机板外观一览，拥有总共三根 M.2 插槽，其中一根 Hyper M.2 必须等到日后装上 Rocket Lake CPU 方能使用、一个专用于 CNVio 的 M.2 插槽，以及 6 个 SATA 插槽，两根 PCI-E x16 皆採用具备金属防护装甲插槽设计，确保插槽受到最完整的保护，另外三个 PCI-E x1 的插槽在尾端採用不封口设计，如果手上有超出 x1 长度的介面卡同样也可以直接插上去使用。
此外在边角的部分也有特别作出削角、内凹的设计，除了增添整体的视觉效果以外，像是在 SATA 的部分进行内凹处理也能够增添在组装与走线的容易度。
↑ 主机板外观正面。
散热片特写，主要 VRM 採用两块分离式的设计，并且完整覆盖 VCore、VCCGT、VCCSA、VCCIO 的部分，M.2 则是上方和下方各有搭载，下方的部分与 PCH 一体。

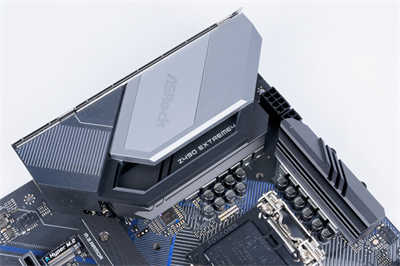

↑ 散热片特写。

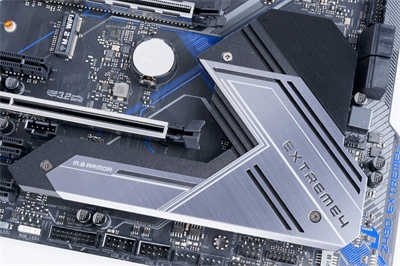

↑ PCH 散热片特写。

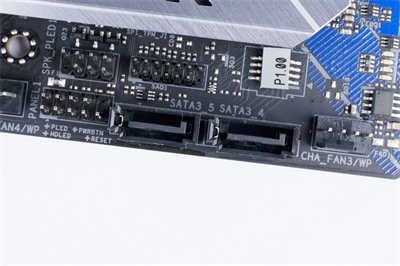

↑ 4 个 SATA 插槽特写一览，皆採用转 90 度的设计，避免与显卡干涉，另外 2 个 SATA 则是位于底下。
专用于 CNVi 介面的 M.2 插槽也有设计，后方 I/O 挡板也有预留天线孔位，玩家可以自行添购 CRF 模组子卡后直接将端子接上天线使用无线网路。
↑ M.2、CNVi 特写。
有鉴于 Thunderbolt 3 的连接介面越来越普及，在这张板子也做出了在前面板的 TB3 Header，用户可以搭配 ASRock Thunderbolt 3 AIC R2.0 卡连接使用，享受 TB3 介面的急速传输。
↑ 内建 TB3 Header。
前置 USB 3.2 Gen1 Type-C 位于 ATX 20+4 Pin 旁。
↑ 前置 Type-C 插槽。
RGB Header 的部分共有 4 个，位于主机板整体靠上与靠下方的位置，具有两组 +12V RGB 与 3-Pin ARGB 插槽。
↑ RGB Header 位置一览。

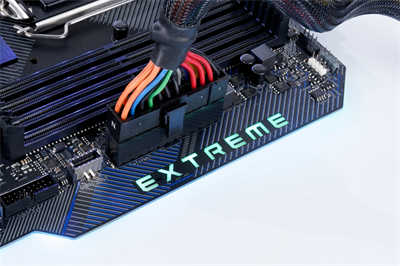

左侧 EXTREME 字样与后 I/O 上盖、PCH 散热片在通电后能够从后方通透出 RGB 灯效，增添整体的绚丽度。
↑ EXTREME 字样特写。
↑ 主机板本体 RGB 灯效一览。

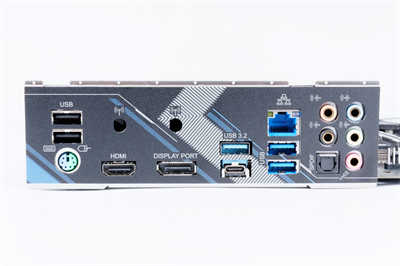

后 I/O 一览，採用现今主流式的一体式挡板。天线孔位为预留给 CNVi 介面使用，此外具备各 1 个 Type-A、Type-C 的 USB 3.2 Gen 2、2 个 Type-A 的 USB 3.2 Gen 1、2 个 USB 2.0、PS/2 键鼠介面、HDMI / DP 影像输出、网路孔，音效则是最高可支援 7.1 声道输出。
↑ 主机板后方 I/O。
配件部分，包含基本的说明书、光碟、魔鬼毡束带、M.2 螺丝、4 条 SATA 线材、信仰明信片。
↑ 主机板配件。
具备 BCLK CLK Gen，想玩超频一样没有问题
前面已讲解 ASRock Z490 Extreme4 大致上的规格、外观等设计与特色，接着我们将散热片移除，以进一步分析主机板上的用料与电路等细节。

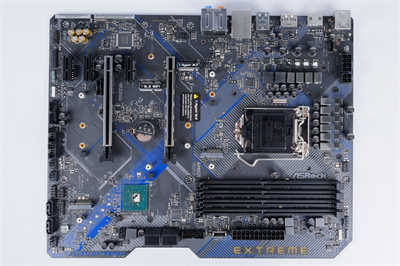

↑ 散热片移除后，主机板正反面一览。

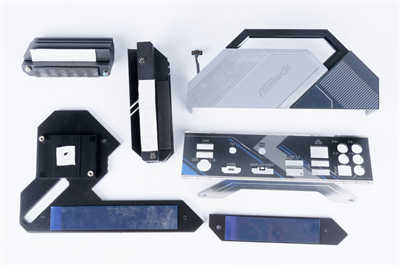

↑ 拆卸的散热片。
VRM 供电部分，总共採用 Vcore、VCCGT、VCCSA、VCCIO 8 + 2 + 1 + 1 相的设计，此外在这回所採用的 Intersil ISL69269 PWM 主控支持三路输出，因此可以直接控制 Vcore、VCCGT、VCCSA。
在 VCore 方面採用 8 相供电的设计，由 ISL69269 输出 8 相 PWM 讯号，MOSFET 採用每相 Vishay SiC654A Power Stage (整合 HS + LS + Driver) 的配置共 8 组。
而 VCCGT 供电则是採用 2 相供电，PWM 讯号一样由 ISL69269 输出 2 相，MOSFET 一样採用每相一枚 Vishay SiC654A 的配置。
其余两个电压 VCCSA、VCCIO 则是与 VCore 在同一排上，分别皆为 1 相供电，皆採用 Sinopower SM4337 + SM4336 1H1L 的配置。VCCIO 的 PWM 与 Driver 部分採用 ANPEC APW 8828 提供，并且也同时支援下一代 Rocket Lake S 所需要的 VCCIO_1 + VCCIO_2，为新款 CPU 的支援度做出最齐全的準备。
在电容方面，前后端输出滤波皆採用日系 FPCAP 12Khr 寿命的製品，相较于多数主机板仅採用 5Khr 的品种，华擎可以说是在平价定位的这块 Z490 Extreme4 上一样下重本。
↑ 相关供电布局一览。
↑ 供电元件特写。

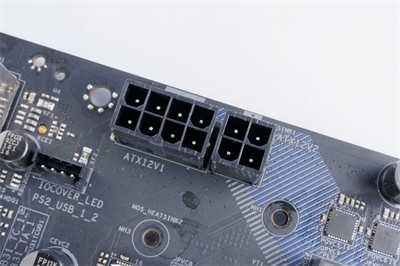

CPU EPS 採用 8 + 4 Pin 的设计，提供高阶处理器更充足的电力供给。
↑ CPU EPS 插座特写。
记忆体 VRM 供电方面，主要 VDDQ 採用 1 相供电，PWM 与 Driver 的部分採用 ANPEC APW8828，MOSFET 则是 Sinopower SM4337 + SM4336 2H2L 配置，电容一样採用 FPCAP 12Khr 固态电容。
↑ 记忆体 VRM 一览。
有线网路晶片採用 Realtek Dragon RTL8125BG 2.5GbE，或许在此前许多玩家还是认为 Intel LAN 比较好，但这回 Intel 在 2.5 GbE 的产品上出现一些小问题，搭配部分的 2.5 GbE Router 会出现封包损失掉速的状况，採用 Realtek 的解决方案在这回倒反而没有这个问题。

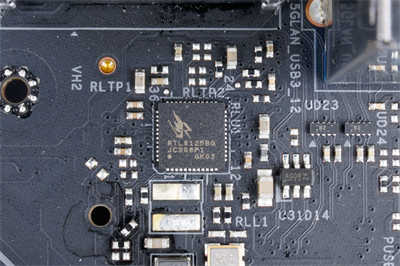

↑ Realtek Dragon RTL8125BG 2.5GbE LAN。

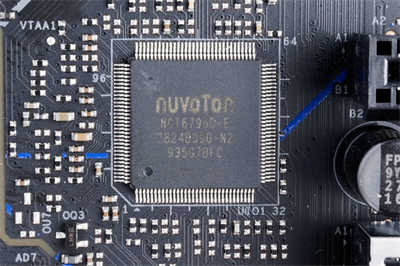

↑ 环控晶片採用 NUVOTON NCT6796D-E。
音效方面，採用 Realtek ALC 1200 音效晶片，并搭配日系 NICHICON 音效专用电容。
↑ 音效布局 / 元件一览。

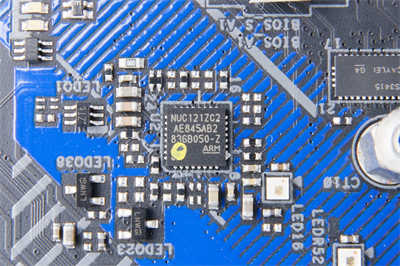

↑ 在 RGB LED 方面採用 NUVOTON NUC121ZC2AE 32-bit 微控制器进行控制。

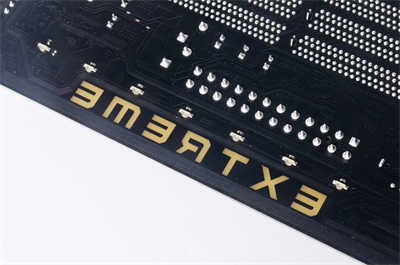

主机板本体在侧边底部也种有 11 枚 LED，其中上方七枚的位置刚好对应左侧 EXTREME 的 PCB 通透位置。
↑ LED 特写。
为了确保讯号可靠性，后方两个 USB 3.2 Gen 2 採用 Diodes PI3EQX1004B 做为 ReDriver IC，此外前后 USB Type-C 皆具备 ASMedia ASM1543 作为 Type-C CC 逻辑控制器。
↑ 用于后方 USB 3.2 Gen2 的 Diodes PI3EQX1004B ReDriver IC 与 USB Type-C 的 ASMedia ASM1543。

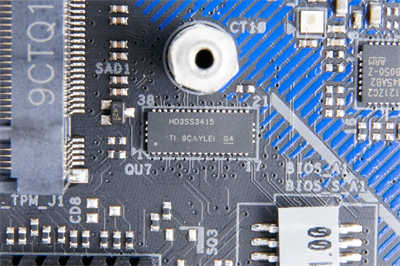

PCI-E 通道配置切换晶片採用 TI HD3SS34150。

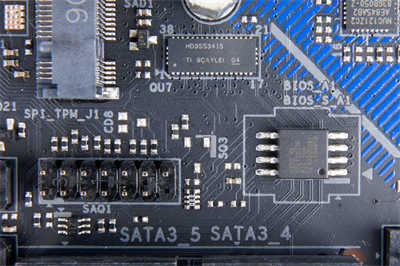

↑ TI HD3SS3415 PCI-E Lan Switch。

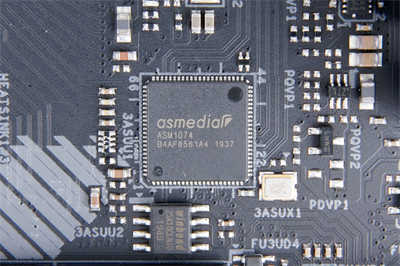

前 I/O 具备一枚 ASM1074 USB 3.2 Gen1 HUB 控制晶片，以扩增数量。
↑ ASM1074 USB 3.2 Gen1 HUB 控制晶片。
在这张板子上一样具备 IDT6V4 时脉生成器，负责生成 BCLK 与 PCI-E 时脉，能够让玩家更好的针对 BCLK 外频进行调整，获得更好的超频幅度。
↑ IDT6V4 CLK Gen。
BIOS SPI Flash 採用 MXIC MX25L12873F，单颗容量为 16 MB，并且具备 SPI TPM Header，可以让用户连接相关的加密狗模组。
↑ BIOS 晶片与 SPI TPM Header。

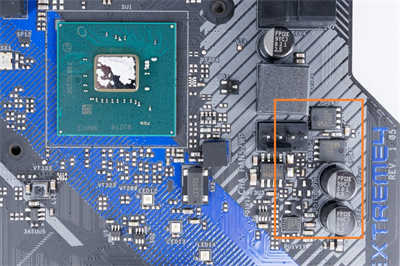

↑ Intel Z490 PCH 晶片组与其主要供电电路 (橘框) 特写，供电主要部分採用 ANPEC APW8828 搭配 SM4337 + SM4336 组成。
ASRock Z490 Extreme4 BIOS 介绍
BIOS 的部分一样具备简单与进阶模式，在简单模式下可以初步开启 XMP、刷新 BIOS、FAN-Tastic Tuning。
另外在 SSD 资料擦除方面除了可进行基本的 Secure Erase 指令以外，针对採用 NVMe 1.3 标準的 SSD 还能进行 Sanitize 指令。Sanitize 相较于 Secure Erase 能够更加确保资料被完整的擦除且更无法回复的可能性。
↑ 简单模式一览，可针对一些简单的选项进行调整。

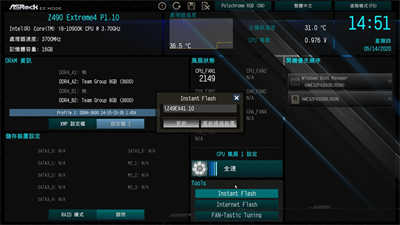

↑ BIOS 更新可以藉由随身碟或是连上网路进行更新。

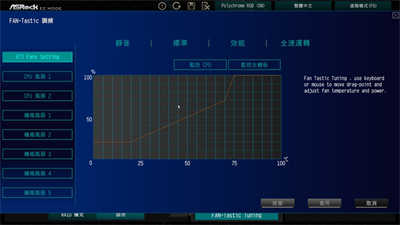

↑ FAN-Tastic Tuning。
↑ 进阶模式。
↑ CPU 、DRAM 超频相关的参数与电压设定皆位于超频工具中。

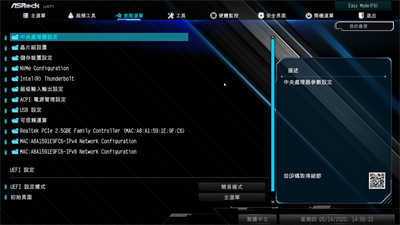

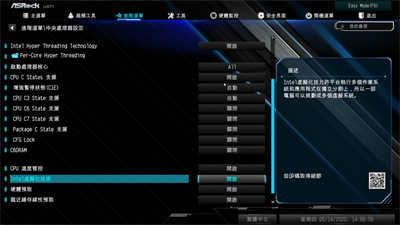

↑ 进阶选单可以针对 CPU 许多功能进行设定，其中包含手游模拟器玩家会需要开启的虚拟化技术，预设为开启。
↑ 工具部分，包含前述提及的 SSD Secure Erase、Sanitize 选项，以及 ASROCK POLYCHROME SYNC RGB 设定。
↑ 系统监控。
ASRock Z490 Extreme4 附加软体介绍、简单一键重启至 UEFI
ASRock 在这回一样附加了许多主机板的软体给各位玩家，其中包含 A-Turning，以及老面孔 APP Shop、Restart to UEFI 等等，让玩家们能够在系统中进行有关的调整。

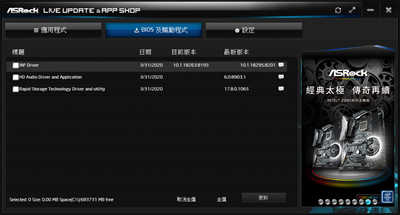

↑ APP Shop 可以提供用户下载推荐的软体与更新驱动、BIOS。

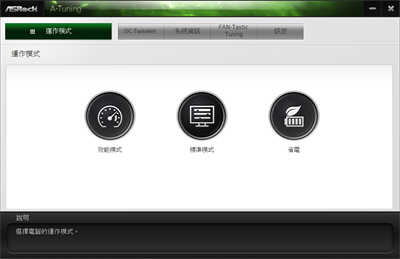

↑ A-Turning 整合超频设定、系统监控等功能。

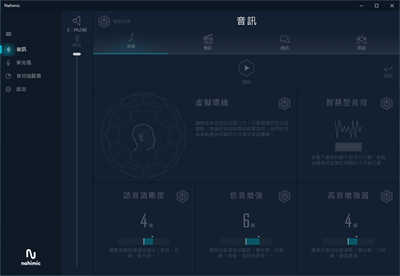

↑ Nahimic Audio 控制面板。
↑ ASRock Polychrome RGB。
↑ Realtek 网路卡亦附赠 DRAGON Gaming LAN 相关软体，可针对各程式的网路使用情况管理，并且还具备 QoS 功能。

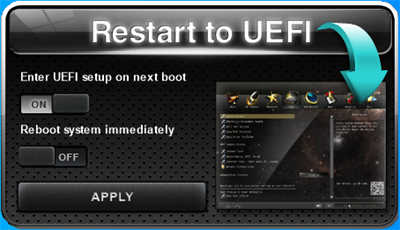

↑ Restart to UEFI 能够简单一键自系统重启至 BIOS。
ASRock Z490 Extreme4 效能测试
效能测试方面，处理器使用本平台最高规的 Intel I9-10900K 进行测试，设定上採用记忆体内建的 XMP Profile (DDR4-3600 CL14)，并搭配 AMD RX5700XT 显卡与 360mm 的一体式水冷散热器，另外电源管理方面我们也开启终极效能设定档模式，确保整体系统有着最佳的成绩。
测试平台:
处理器：Intel I9-10900K
CPU 水冷散热器：Corsair H150i PRO RGB 一体式水冷
主机板：ASRock Z490 Extreme4
记忆体：TEAM T-Force XTREEM ARGB DDR4 3600 8Gx2 C14
显示卡：AMD RX5700XT 公版
系统碟：华为 ES3500P V3 800GB NVMe U.2 SSD (转 PCI-E AIC)
电源供应器：Antec HCP-850 PLATINUM
作业系统：Windows 10 Pro 1909 64bit

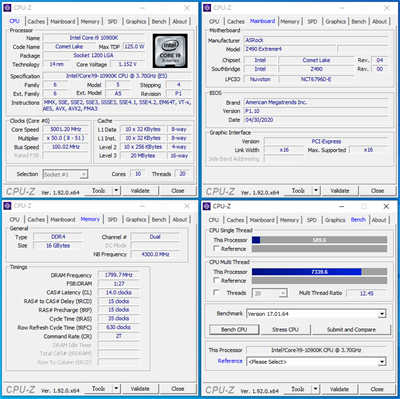

CPU-Z 一览，可一览平台资讯，处理器为 Intel I9-10900K，代号 Comet Lake，採用 14nm 製程，有着 10 核心 20 执行绪;主机板使用 ASRock Z490 Extreme4 ;记忆体为双通道 8Gx2 DDR4 3600MHz;显示卡搭配 AMD RX5700XT，另外也有内建 CPU Benchmark。
↑ CPU-Z Benchmark，单核 589.6 分，多核 7339.6 分。
AIDA64 记忆体与快取测试一览，记忆体使用 TEAM T-Force XTREEM ARGB DDR4 8G 记忆体两条，运行于 XMP 模式下。
↑ AIDA64 记忆体与快取测试，记忆体读取 53315 MB/s、写入 52482 MB/s、複製 49250 MB/s、延迟 42.3 ns 的表现。
CPUmark99 测试，主要测试处理器单执行续的运算能力，分数为 925 分。
↑ CPUmark99 单核效能。
CINEBENCH R15 与 R20 是基于以 CPU 进行图像渲染，衡量 CPU 效能的测试项目，10900K 在 R15 版本测试可达到 2595 cb 的成绩，而提升渲染複杂度的 R20 版本更有着 6345 pts 的成绩;单核性能则分别为 225 cb、536 pts。
↑ CINEBENCH R15 与 R20 测试。
7-ZIP、WinRAR 以多核心进行压缩与解压缩性能测试，性能分别为 90533 MIPS 与 39968 KB/S。
↑ 7-ZIP 20.00 alpha 效能测试。

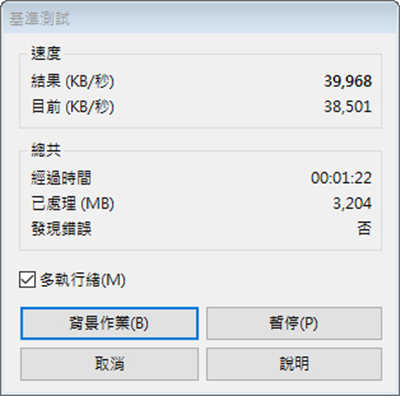

↑ WinRAR 效能测试。
Corona Benchmark、V-Ray Benchmark 两者主要是透过 CPU 运算光线追蹤的渲染图像，并以完成时间、单位时间渲染量为评比指标。

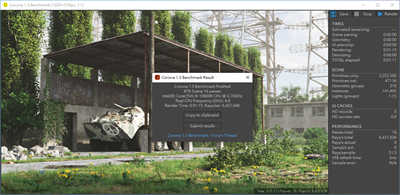

↑ Corona Benchmark，总花费时间为 75 秒。

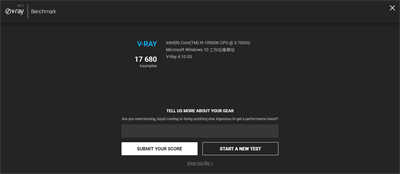

↑ V-Ray Benchmark，性能为 17680 ksamples。
影音转档方面分别採用 X264 与 X265 FHD Benchmark，10900K 于 X264 项目中有着 72.31 fps 的表现，而 X265 则有着 52.37 fps 的表现。

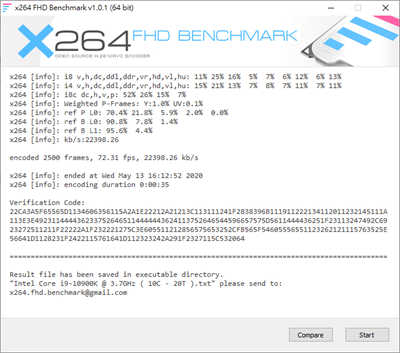

↑ X264 FHD Benchmark。
↑ X265 FHD Benchmark。
PCMark 10 Extended 主要以衡量整机整体的性能作为综合评估标準的测试，针对 Essentials 基本电脑使用情境，如 App 启动速度、视讯会议、网页浏览性能进行评分，而 Productivity 生产力测试，则以 LibreOffice 进行文书工作为测试项目，至于 Digital Content Creation 影像内容创作上，则是以相片 / 影片编辑和渲染进行测试，Gaming 方面就是以 3DMark 的内容进行。
10900K 搭配 AMD RX 5700XT 获得了总分 8985 分，电脑基準性能 Essentials 有着 10455 分，生产力则有 8372 分，在更需要 CPU 运算的数位内容创造项目获得 10577 分，游戏方面则是获得了 19027 分。
↑ PCMark 10 Extended 详细分数一览。
游戏效能方面以 3DMark 进行，搭配 AMD RX 5700XT 显示卡进行测试，在 3DMark Fire Strike 测试中，物理 Physics 分数有着 29454 分;针对 DirectX 12 所设计的 Time Spy 测试，CPU 获得了 13947 分的成绩。
↑ 3DMark Fire Strike。

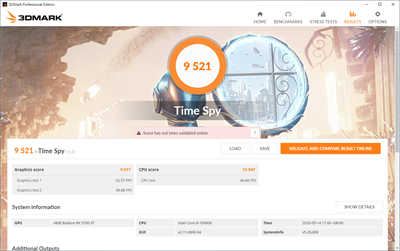

↑ 3DMark Time Spy。
ASRock Z490 Extreme4 结论 : 平价定位、丰富规格
华擎在这回所推出的 ASRock Z490 Extreme4 主机板，订价方面没有意外应该会落在台币约 $6000 左右，从用料规格中我们也可以得知，这张板子在供电方面也用了不错的料件，主要 8+2 相的 Vishay SiC654A PowerStage 晶体用料与 12Khr 寿命的日系固态电容，此外在 PCI-E 4.0 的部分也是具备对应的支援度，为后续的 CPU 支援做出準备。
此外这回华擎还具备 Base Frequency Boost (BFB) 这项特色技术，能够让非 K 系列的 CPU 获得额外的性能表现，让整台电脑创造更高的 C/P 值。平价定位带来丰富规格与特色，就属华擎 Z490 Extreme4。
