相信有许多台湾的玩家可能或多或少都听过映泰 (Biostar) 这间公司，如果有在关注的玩家们，应该或多或少也知道映泰先前在 PCHome 上架了几片主机板，近期 Intel 发表了 Z490 的新平台，映泰当然也一并端出了许多新品，为广大的玩家们提供更多更优质的主机板选择。
这回要介绍的是 Biostar RACING Z490GTA EVO 这张主机板，是映泰首波在台湾上市的最高阶 Z490 主机板，本体拥有 14+2 相供电，此外也採用了双 CPU EPS 8 Pin 的设计，针对日后会推出的 11 代 Rocket Lake 也超前部属 PCI-E 4.0 Ready，玩家们日后若升级 CPU 也不用担心规格支援度无法跟上。另外在双 BIOS，实体裸测按钮与除错灯也都一应俱全，充足的规格相信可以发挥崭新一代 Intel CPU 的完美效能。
产品规格一览 :
尺寸：ATX (30.5 公分 x 24.4 公分)
支援处理器类型：Intel Comet Lake
处理器脚位：LGA 1200
晶片组：Intel Z490
记忆体：4 x DIMM, MAX 128GB
扩充插槽：1 x PCIe 3.0 x16、1 x PCIe 3.0 x16 (支援 x4)、3 x PCIe 3.0 x1
储存埠：6 x SATA 6Gb/s、2 x M.2 Max Type 2280 (PCIe 3.0 x4 & SATA)
有线网路：Intel I211AT
音讯：Realtek ALC 1150 Audio Codec
USB 埠：7 x USB 3.2 Gen 1 (Type-A)、1 x USB 3.2 Gen 2 (Type-C)、1 x USB 3.2 Gen 2 Type-C 前置插座、1 x USB 3.2 Gen 1 19 Pin 前置插座、3 x USB 2.0 9 Pin 前置插座、1 x TB3 前置插座
Biostar RACING Z490GTA EVO 开箱，RACING 黑灰风格展现极限效能
为了应付 Intel 10 代 CPU 所需的供电，在这回 Z490 主机板上在 VRM 方面的用料皆有所提升，以这张 RACING Z490GTA EVO 来说，在主要 VRM 方面就採用了 14 + 2 相的供电系统，并且在这回也加入了原生的 USB 3.2 Gen 2，让玩家们享受更快速的外接存储介面，此外先前在 Z390 上就具备的一些特色，诸如 CNVi 技术当然也是具备，玩家们可以购入适用于 CNVio 介面的 CRF 模组卡来在本系统上建置 WiFI 与 BT 的无线通讯功能。
外包装一览，包装正面以黑灰色的风格搭配产品的型号，右下角有着 5 年保固与 Intel Z490 的标籤，背面则是介绍产品的特色和产品详细规格、后 I/O 简图，包含 VIVID LED DJ RGB 灯效系统，散热装甲、CPU 水冷专用接头，Super Hyper PWM、加强型的电源插槽、双 BIOS 等特色。
↑ 外包装正反面。

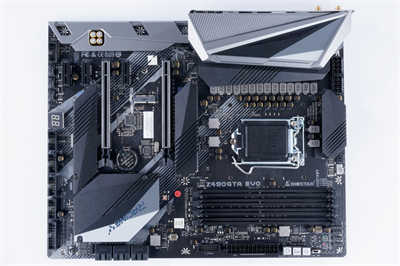

Biostar RACING Z490GTA EVO 主机板外观一览，拥有总共两根 M.2 插槽、一个专用于 CNVio 的 M.2 插槽，以及 6 个 SATA 插槽，此外两根 PCI-E x16 皆採用具备金属防护装甲插槽设计，确保插槽受到最完整的保护。
↑ 主机板外观正面。

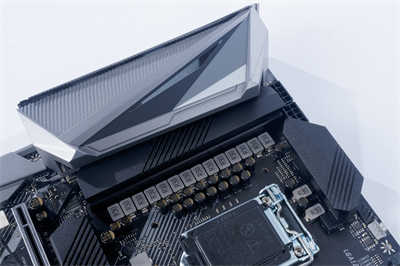

散热片特写，上方皆有符合产品风格的斜状条纹与黑化的设计，并且覆盖整个 CPU 主要的 VCore 与 VCCGT 部分。
↑ 散热片特写。

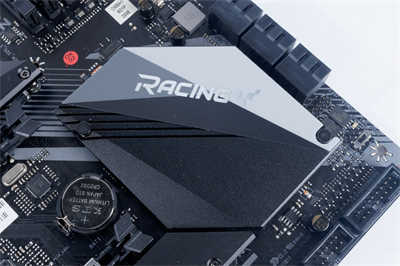

↑ PCH 散热片特写。
↑ 6 个 SATA 插槽特写一览，皆採用转 90 度的设计，避免与显卡干涉。
有鉴于 Thunderbolt 3 的连接介面越来越普及，在这张板子也做出了在前面板的 TB3 9-Pin Header，用户可以搭配 Thunderbolt 3 I/O 卡连接使用，享受 TB3 介面的急速传输。

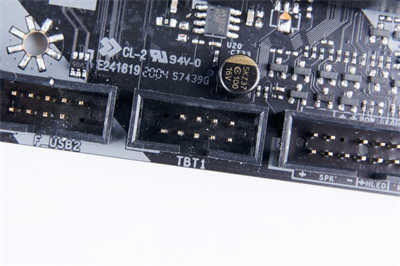

↑ 内建 TB3 Header。
此外专用于 CNVi 介面的 M.2 插槽上也已经预先装好天线连接子卡的线材与端子，玩家自行添购 CRF 模组子卡后直接将端子接上延伸天线即可使用。
↑ CNVi M.2 插槽特写。
RGB Header 的部分共有 3 个，皆位于主机板整体靠上方的位置，具有一个 +12V RGB 与两个 3-Pin ARGB 插槽，此外周遭亦可见实体开机、重启、CLR_CMOS 的按钮与 LN2 模式的切换键位。
↑ RGB Header、实体按钮、LN2 模式切换键位一览。
后 I/O 罩上也添加了灯光元素，开机后会亮出柔和绚丽的蓝光。

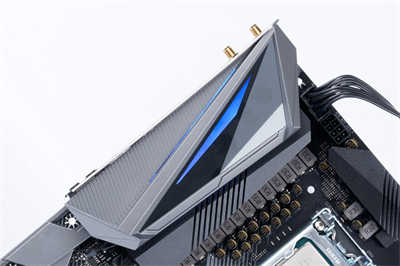

↑ 后 I/O 罩上灯光一览。
自带 LED Debug Code 灯号，让玩家们可以快速得知无法开机的原因与进行除错。
↑ LED Debug Code。

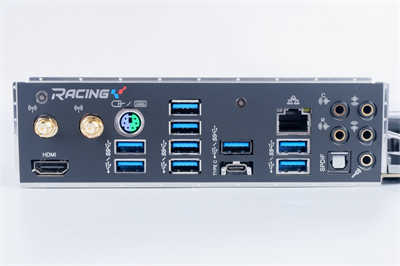

后 I/O 一览。天线为预留给 CNVi 介面使用，需自行安装对应的 CRF 模组卡方能使用，8 个 Type-A 的 USB 3.2 Gen 1、各 1 个 Type-A 与 Type-C 的 USB 3.2 Gen 2、PS/2 键鼠介面、HDMI 影像输出、网路孔，音效则是最高可支援 7.1 声道输出。
↑ 主机板后方 I/O，U3 Gen2 Type-A 的插槽就是位于 Type-C 上方的那个。
配件部分，包含基本的说明书、光碟、4 条 SATA 线材、信仰贴纸。
↑ 主机板配件。
Biostar RACING Z490GTA EVO 用料介绍，14 + 2 相供电，具备 BCLK CLK Gen 设计
前面已讲解 Biostar RACING Z490GTA EVO 大致上的规格、外观等设计与特色，接着我们将散热片移除，以进一步分析主机板上的用料与电路等细节。
↑ 散热片移除后，主机板正反面一览。

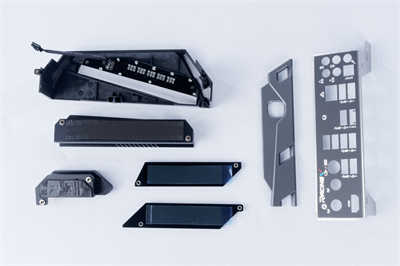

↑ 拆卸的散热片。
VRM 供电部分，总共採用 Vcore、VCCGT、VCCSA、VCCIO 14 + 2 + 1 + 1 相的设计，主要 VCore、VCCGT PWM 主控採用 OnSemi NCP81229，本体最高可以支援 8 + 1 相直出供电。

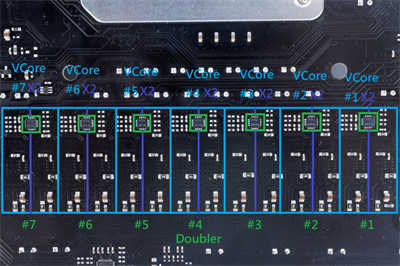

在 VCore 方面採用 7x2 相供电的设计，由 NCP81229 输出 7 相 PWM 讯号并搭配 NCP81258 Doubler 生成总共 14 相。MOSFET 採用每相 OnSemi 4C029 + 4C028 1H1L 与 OnSemi NCP81162 Gate Driver 的配置共 14 组。
而 VCCGT 供电则是採用 2 相供电，PWM 讯号一样由 NCP81229 输出 1 相，并搭配 Doubler 生成总共 2 相，MOSFET 一样採用 4C029 + 4C028 1H1L + NCP81162 的配置。
其余两个电压 VCCSA、VCCIO 则是位于 CPU 下方，分别皆为 1 相供电，VCCIO 的部分也同时支援下一代 Rocket Lake S 所需要的 VCCIO_1 + VCCIO_2，为新款 CPU 的支援度做出最齐全的準备。
在电容方面，前后端输出滤波皆採用钰邦 5Khr 寿命的製品，确保使用上的寿命，电感则是主要採用 0.3 uH 低损耗一体式电感。
↑ 相关供电布局一览。

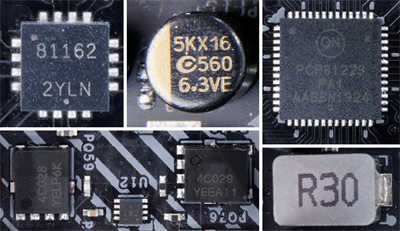

↑ 供电元件特写。
採用双 CPU EPS 实心插座设计。
↑ CPU EPS 插座特写。
记忆体 VRM 供电方面，主要 VDDQ 採用 1 相供电，PWM 与 Driver 的部分採用 ANPEC APW8828，MOSFET 则是 4C029 + 4C028 1H2L 配置 (其中一枚下桥位于背面)，电容一样採用钰邦 5Khr 固态电容，此外 layout 手法採用 Daisy Chain，能够特别针对 A1/B1 槽的记忆体获得最佳的记忆体超频性，因此如果手上仅有两支记忆体的玩家建议优先安装于从 CPU 数来的第 2 与第 4 (A1/B1) 槽上。
↑ 记忆体 VRM 一览。
有线网路晶片採用 Intel WGI211AT Gigabit LAN，并且具备 SUPER LAN 数据汞以防止突波造成后端晶片的严重损毁。
↑ 有线网路相关电路一览。
↑ 环控晶片採用 ITE IT8625E。

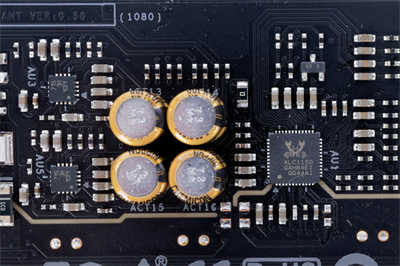

音效方面，採用 Realtek ALC 1150 音效晶片，并搭配日系 CHEMICON 音效专用电容。
↑ 音效布局 / 元件一览。
↑ 在 RGB LED 方面採用 Elan eKTF5832 8-bit 微控制器进行控制。
为了确保讯号可靠性，后方 USB 3.2 Gen 2 皆採用 Diodes PI3EQX1002B 做为 ReDriver IC，此外 USB Type-C 具备 ASMedia ASM1543 作为 Type-C CC 逻辑控制器。
↑ 两枚用于后方 USB 3.2 Gen2 的 Diodes PI3EQX1002B ReDriver IC 与 USB Type-C 的 ASMedia ASM1543。
由于原生内置的 USB 3.2 Gen 1 数量并不足够，因此后 I/O 额外新增一枚 ASM1074 USB 3.2 Gen1 HUB 控制晶片扩增数量。
↑ ASM1074 USB 3.2 Gen1 HUB 控制晶片。

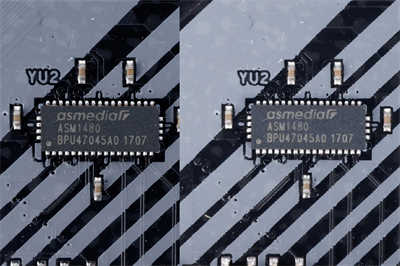

PCI-E 通道配置切换晶片採用两枚 ASMedia ASM1480。
↑ ASMedia ASM1480 PCI-E Lan Switch。
在这张板子上一样具备 IDT6V4 时脉生成器，负责生成 BCLK 与 PCI-E 时脉，能够让玩家更好的针对 BCLK 外频进行调整，获得更好的超频幅度。
↑ IDT6V4 CLK Gen。
BIOS SPI Flash 採用两枚 Winbond 25Q256JVEQ，单颗容量为 32 MB，并且具备 Switch，可让玩家选择要用哪一颗 BIOS 开机，被选择为开机用的 IC 旁边会亮起红色的 LED 指示灯提醒玩家。
↑ BIOS 晶片与 Switch 开关。

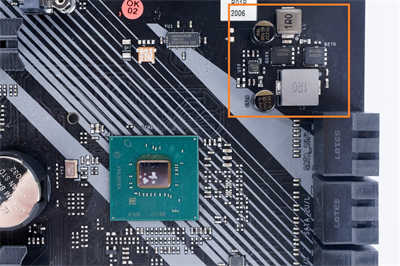

↑ Intel Z490 PCH 晶片组与其供电电路 (橘框) 特写，供电採用 ANPEC APW8828 搭配 4C029 + 4C028 1H1L 组成。

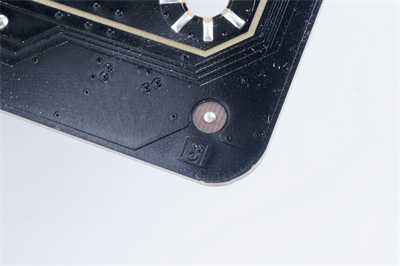

↑ 採用 8 层低损耗 Low-Loss 2116 PCB。
Biostar RACING Z490GTA EVO BIOS 介绍
Biostar RACING Z490GTA EVO 的 BIOS 同样分成简单模式与进阶模式的设计，在简单模式下可以满足单纯仅需要调整开机顺序、载入 DRAM X.M.P 参数的入门玩家，进阶模式则是针对电压与频率有进阶调整需求的玩家进行相关设定，并且同时也具备直接自外部 USB 读取 BIOS 档案进行更新的 BIO-Flasher 功能。

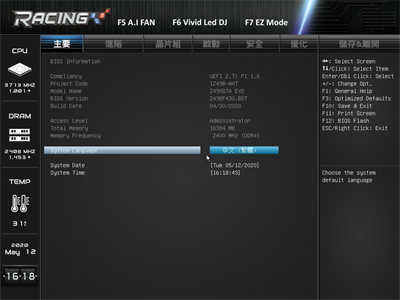

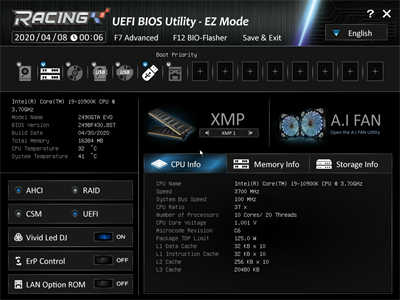

↑ 简单模式一览，可针对一些简单的选项进行调整。
按下 F7 即进入进阶模式，其中 BIOS 的优化页面能够让玩家针对 CPU、内显 (GT)、RAM 等进行超频与电压调整的功能，玩家可依据需求来进行调整，另外用于风扇调整、RGB LED 的功能选项也在此处，分别为按下 F5 与 F6 启动 A.I FAN 与 Vivid LED DJ，开机顺序设定则是位于启动项目中。
↑ 左侧即可一览 CPU、RAM 的频率。
↑ 进阶栏目中可以针对主机板许多内部的介面与外部设备进行调整，监控系统的 Hardware Monitor 也位于此处。
↑ PC Health。

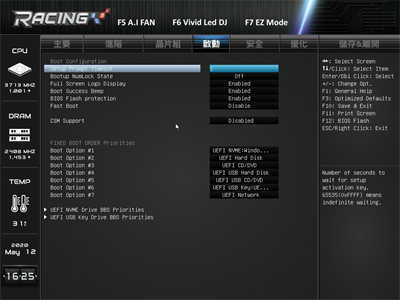

↑ 启动项目中可以调整开机顺序。
↑ 优化栏位则是调整各项频率与电压的位置。
↑ 储存&离开项目中可以将使用者的设定存成设定档。
↑ A.I FAN 风扇智慧调整。
↑ Vivid LED DJ RGB 灯效调整。

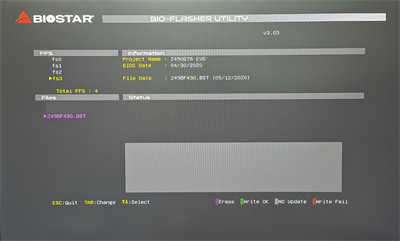

↑ BIO-Flasher。
Biostar RACING Z490GTA EVO 软体介绍，可自订 BIOS 开机画面的功能
Biostar RACING Z490GTA EVO 同时也附加了许多额外的软体，让玩家们能够简单的在系统中进行有关功能的调整，
除了基本的一些超频、RGB 等等的 RACING GT EVO 以外，还有一个能够让玩家自定义 BIOS 开机画面的 BIOScreen Utility。

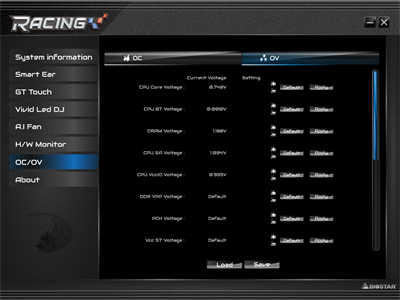

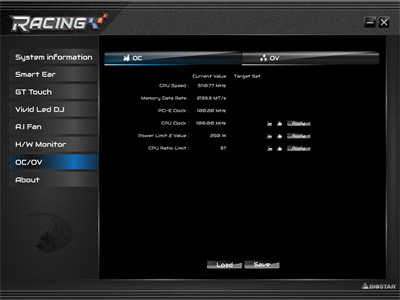

↑ RACING GT EVO 能够查看系统相关资讯，设定 Vivid LED DJ RGB 灯效、A.I FAN、系统参数监控、超频加压等设置。
↑ BIOS Update Utility 可以直接在系统中更新与保存 BIOS。

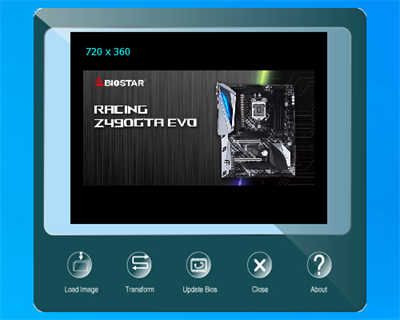

↑ BIOSCreen 则是可以让玩家自定义 BIOS 的开机画面。

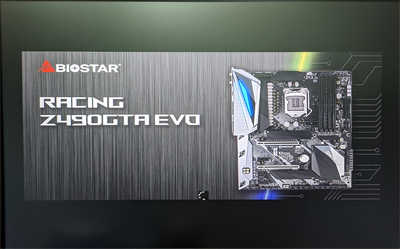

↑ BIOSCreen 实际效果。
Biostar RACING Z490GTA EVO 效能测试
效能测试方面，处理器使用本平台最高规的 Intel I9-10900K 进行测试，设定上採用记忆体内建的 XMP Profile (DDR4-3600 CL16)，并搭配 AMD RX5700XT 显卡与 280mm 的水冷散热器，另外电源管理方面我们也开启终极效能设定档模式，确保整体系统有着最佳的成绩。
测试平台:
处理器：Intel I9-10900K
CPU 水冷散热器：Corsair H150i PRO RGB 一体式水冷
主机板：BIOSTAR RACING Z490GTA EVO
记忆体：Crucial Ballistix RGB DDR4-3600 8Gx2 CL16
显示卡：AMD RX5700XT 公版
系统碟：华为 ES3500P V3 800GB NVMe U.2 SSD (转 PCI-E AIC)
电源供应器：Antec HCP-850 PLATINUM
作业系统：Windows 10 Pro 1909 64bit

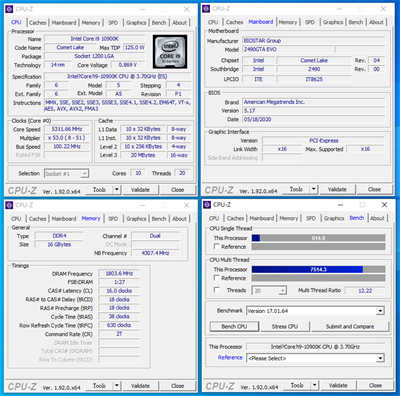

CPU-Z 一览，可一览平台资讯，处理器为 Intel I9-10900K，代号 Comet Lake，採用 14nm 製程，有着 10 核心 20 执行绪;主机板使用 BIOSTAR RACING Z490GTA EVO ;记忆体为双通道 8Gx2 DDR4 3600MHz;显示卡搭配 AMD RX5700XT 公版，另外也有内建 CPU Benchmark。
↑ CPU-Z Benchmark，单核 614.9 分，多核 7514.3 分。
AIDA64 记忆体与快取测试一览，记忆体使用 Crucial Ballistix RGB DDR4-3600 8G CL16 记忆体两条，运行于 XMP 模式下。

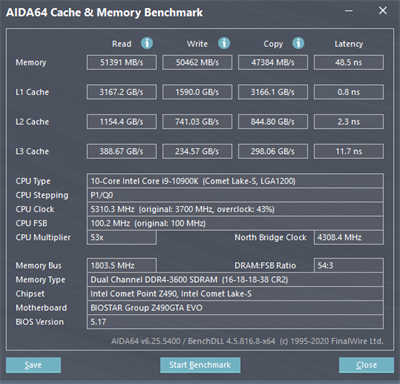

↑ AIDA64 记忆体与快取测试，记忆体读取 51391 MB/s、写入 50462 MB/s、複製 47384 MB/s、延迟 48.5 ns 的表现。
CPUmark99 测试，主要测试处理器单执行续的运算能力，分数为 943 分。
↑ CPUmark99 单核效能。
CINEBENCH R15 与 R20 是基于以 CPU 进行图像渲染，衡量 CPU 效能的测试项目，10900K 在 R15 版本测试可达到 2575 cb 的成绩，而提升渲染複杂度的 R20 版本更有着 6221 pts 的成绩;单核性能则分别为 224 cb、537 pts。
↑ CINEBENCH R15 与 R20 测试。
7-ZIP、WinRAR 以多核心进行压缩与解压缩性能测试，性能分别为 92021 MIPS 与 39404 KB/S。
↑ 7-ZIP 20.00 alpha 效能测试。

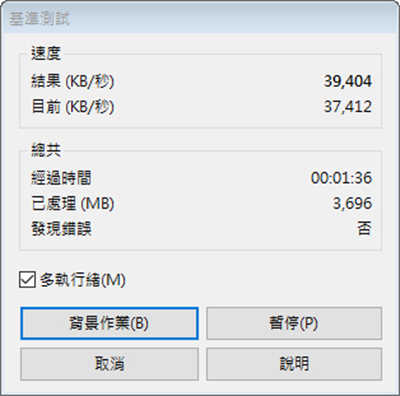

↑ WinRAR 效能测试。
Corona Benchmark、V-Ray Benchmark 两者主要是透过 CPU 运算光线追蹤的渲染图像，并以完成时间、单位时间渲染量为评比指标。
↑ Corona Benchmark，总花费时间为 73 秒。

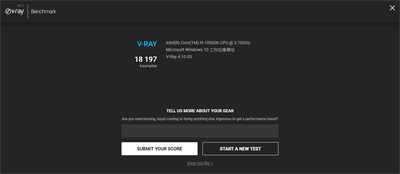

↑ V-Ray Benchmark，性能为 18197 ksamples。
影音转档方面分别採用 X264 与 X265 FHD Benchmark，10900K 于 X264 项目中有着 72.85 fps 的表现，而 X265 则有着 51.81 fps 的表现。

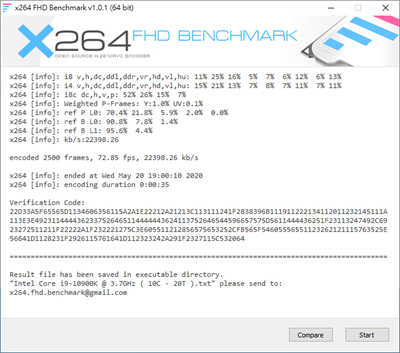

↑ X264 FHD Benchmark。

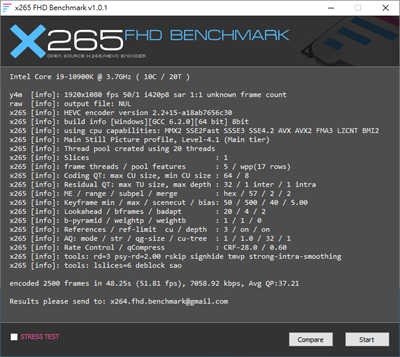

↑ X265 FHD Benchmark。
PCMark 10 Extended 主要以衡量整机整体的性能作为综合评估标準的测试，针对 Essentials 基本电脑使用情境，如 App 启动速度、视讯会议、网页浏览性能进行评分，而 Productivity 生产力测试，则以 LibreOffice 进行文书工作为测试项目，至于 Digital Content Creation 影像内容创作上，则是以相片 / 影片编辑和渲染进行测试，Gaming 方面就是以 3DMark 的内容进行。
10900K 搭配 AMD RX5700XT 获得了总分 9021 分，电脑基準性能 Essentials 有着 10607 分，生产力则有 8356 分，在更需要 CPU 运算的数位内容创造项目获得 10607 分，游戏方面则是获得了 19041 分。
↑ PCMark 10 Extended 详细分数一览。
游戏效能方面以 3DMark 进行，搭配 AMD RX5700XT 显示卡进行测试，在 3DMark Fire Strike 测试中，物理 Physics 分数有着 30265 分;针对 DirectX 12 所设计的 Time Spy 测试，CPU 获得了 13818 分的成绩。

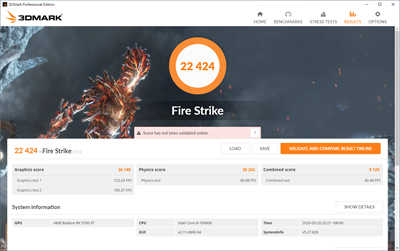

↑ 3DMark Fire Strike。
↑ 3DMark Time Spy。
Biostar RACING Z490GTA EVO 结论 : 定价便宜，用料不凡
