NZXT 推出了 C 系列电源供应器，整体共有三个型号与瓦数，分别为 650、750、850W，全部皆具备十年保固、80 PLUS 金牌转换效率与全模组化的设计，整体而言当然是隶属于高阶的电源产品定位。
先前我们已经介绍过了 750W 版本的 C750，这回我们将介绍其中瓦数最大的 850W 版本 : C850， 并详细介绍给各位玩家这款电源在内部构造与相关的输出表现。
产品规格一览 :
产品型号 : NZXT C850
规格标準 : ATX 12V 2.4
保固 : 10 years
输入电压、电流 : 100-240 VAC、10A-5A
PFC 类型 : 主动式 PFC
转换效率 : Up To 92%
尺寸 : 150(L) x 150(W) x 86(H)
MTBF : 100,000 hours
运作温度 : 0~50°C
安规规範 : CB / CE / FCC / TUV / cTUV-SUDus / China CCC / Taiwan BSMI / Australia RCM / EAC
风扇尺寸 : 120mm
80 PLUS 认证 : 金牌认证
接头 : 1 x ATX 20+4 Pin、2 x CPU EPS 4+4 Pin、6 x 6+2 Pin PCI-E、8 x SATA、6 x Molex
不仅瓦数提升，接头介面更丰富
相较于 C750 而言，选择 C850 的理由除了瓦数的提升以外，在接头方面更是相对丰富，在 PCI-E 接头上由原本的 2 组 4 个提升至总共 3 组 6 个，此外更具备了两组 CPU EPS 4+4 Pin，对于现今越来越多主机板选择使用双 EPS 供电的设计，选择 C850 可以说是更加适合。

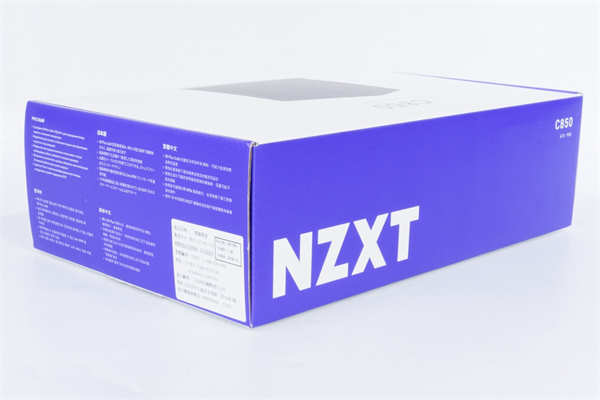

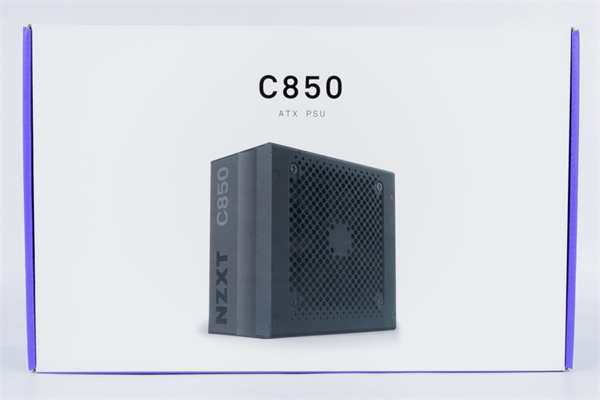

↑ 外包装一览，这回 NZXT 在 C 系列上的外包装都是採用白色搭配靛蓝色的简约风格配色。
↑ 包装内部有着 BUILD THE EXTRAORDINARY 的文字。
产品内部包含电源供应器本体、模组线、电源线、螺丝、说明书等配件，模组线收纳包装特别也採用湛蓝色配色。

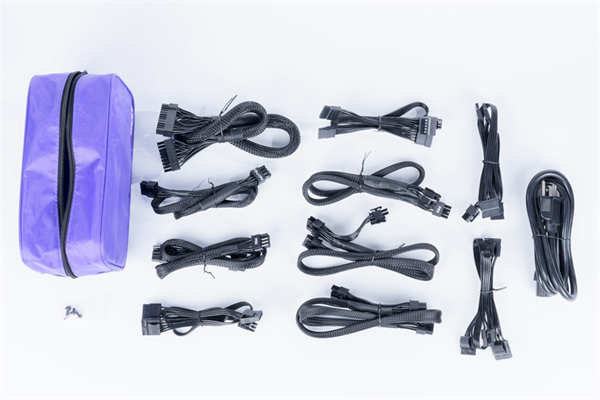

↑ 相关配件与模组线材一览，对于有用不到的多余模组线，玩家可以直接收纳于收纳包中，十分方便。

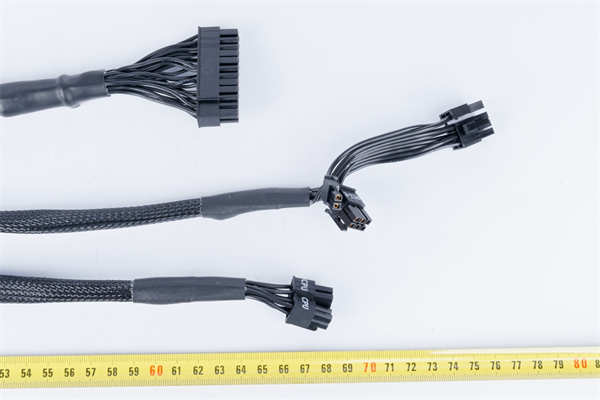

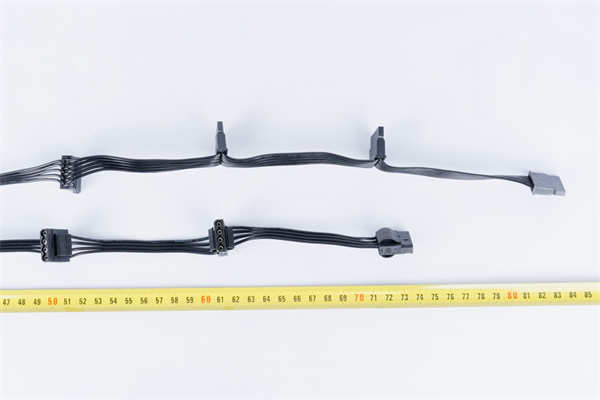

模组化线材与电源线一览。实际量测线材长度，ATX 20+4 Pin 为 63 公分，PCI-E 两个插槽分别为 69 与 75 公分，CPU EPS 为 68 公分。SATA 线材分别四个孔为 51、61、72、82 公分。 Peripheral (Molex 4 Pin) 的 3 个插槽长度分别为 51、61、72 公分。
↑ 线材实际长度量测，在此处也可见到主要的 ATX 24 Pin、PCI-E、CPU EPS 线材尾端皆有加上电容，提供更优质的输出表现加成。

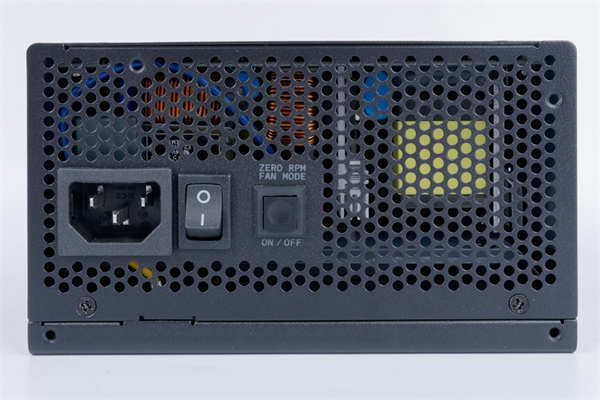

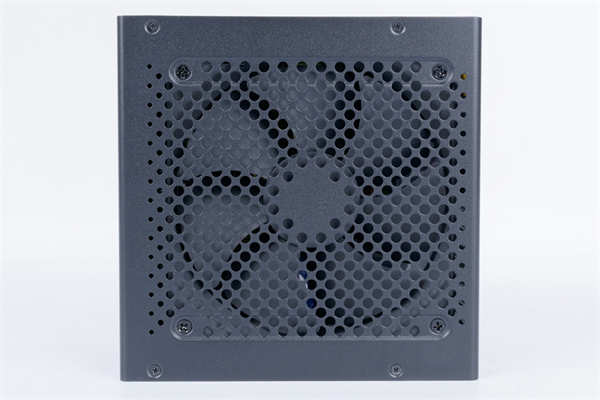

↑ 电源供应器本体一览，后方有风扇智慧停转的按钮。

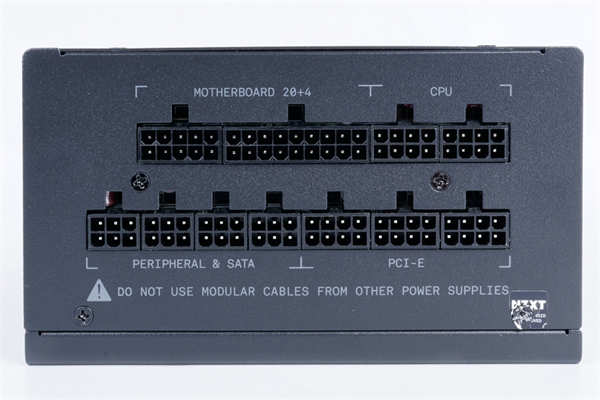

↑ 模组化接线板位置。

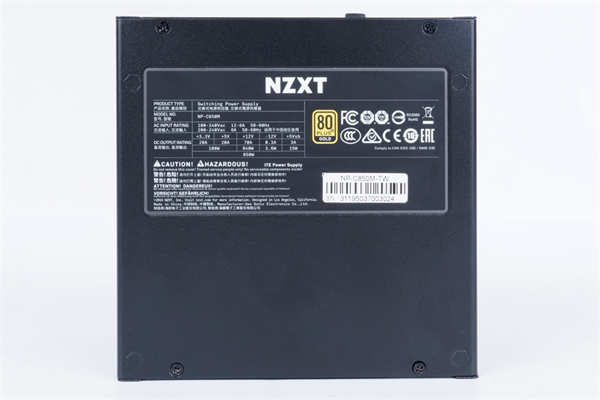

↑ 输出与规格资讯铭牌。
海韵金牌架构，主电容容值提升，最佳相容性与可靠性的保证
本次评测我们将这款 NZXT C850 的电源进行拆解，以解析内部用料细节给各位玩家看。
外壳拆解一览，相信对于资深玩家而言，一眼即可看出这款 PSU 採用了海韵代工的方案与架构，为各位玩家带来最优质的用料与最可靠的架构与相容性保证。

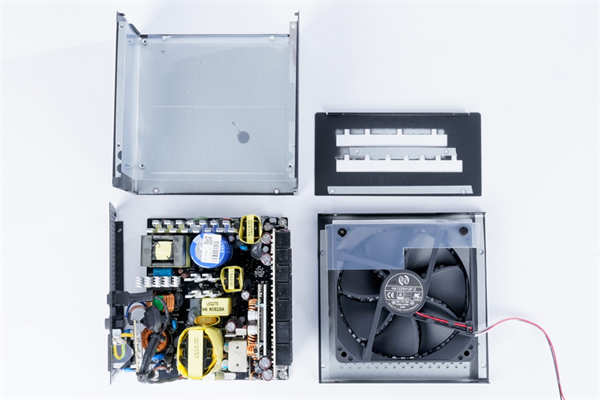

↑ 外壳拆解图片。

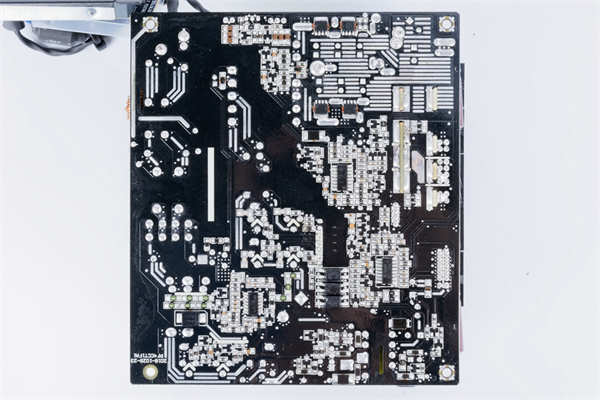

↑ PCB 背面，採用黑色的 Solder Mask，焊点方面做工十分优秀，整体完全没有用到飞线，製造工艺十分良好。

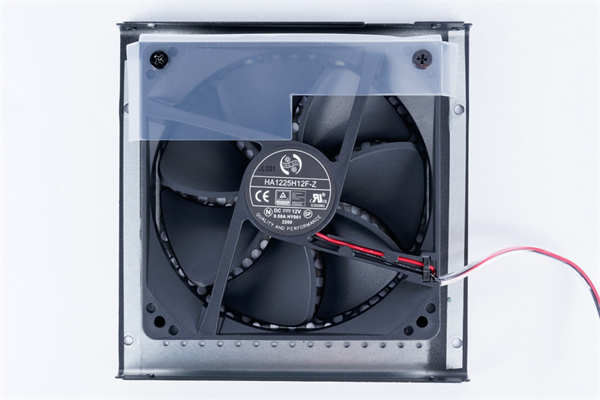

↑ 在风扇方面採用鸿华 HA1225H12F-Z FDB 轴承扇，12V、0.58A、2200 rpm。并且贴有塑胶导风板将气流导向电源内部发热量较大的部件。
一次侧 EMI 方面具备 Champion CM02X X 电容放电 IC，相较于一般使用放电电阻并联在 X 电容上的设计，能够减少电力必须通过电阻而造成的功率损失。这也是许多高阶高转换效率所必备的料件之一。AC 输入端 (一阶 EMI) 方面具备 1 个 Cx 与 2 个 Cy 电容，实体开关仅切断棕色 L 线。

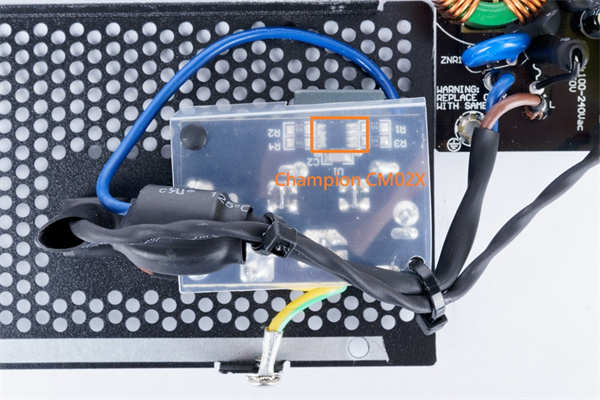

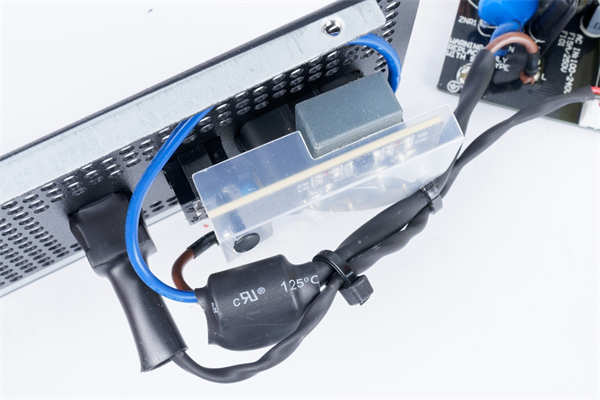

↑ 电源输入端一览，背面可见 Champion CM02X X 电容放电 IC。

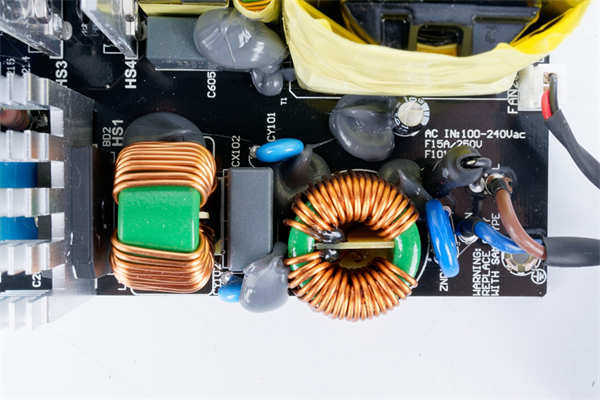

二阶 EMI 位于 PCB 板上，包含 1 个 Cx 电容，两个共模电感，2 个 Cy 电容。保险丝採用直立式安装并加上热缩套，MOV 涌浪保护元件也位于此处。
↑ 二阶 EMI 一览。

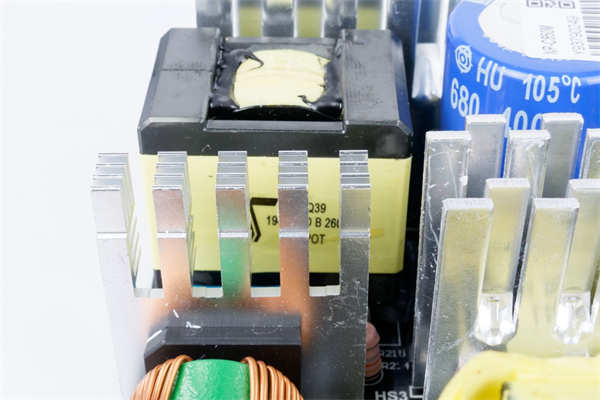

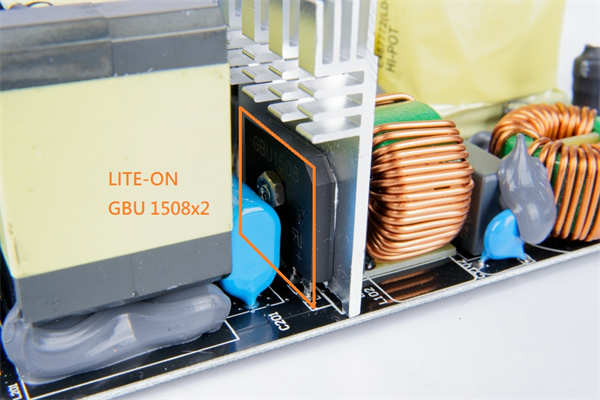

桥式整流器部分採用两枚 LITEON GBU1508，并锁在散热片上加强散热。APFC Boost 电感採用封闭式 PQ 型磁芯元件形式，另一旁可见用于 PFC Pi-type filter 的蓝色 MPE 电容。
↑ 桥式整流器元件、MPE 电容一览。
↑ 此处可以看到 APFC 电感上方有着 Seasonic 的标誌。

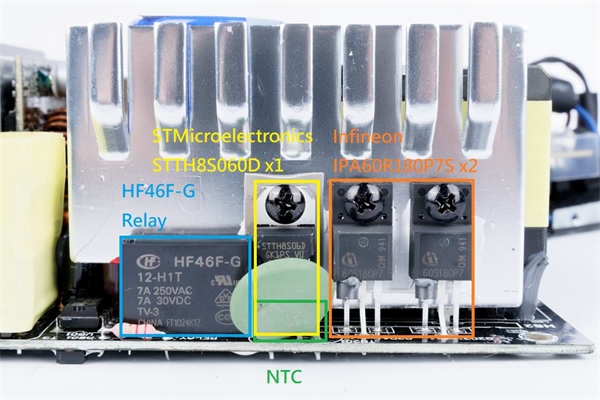

APFC 开关晶体与升压二极体均锁在散热片上加强散热。APFC 开关晶体型号为两枚英飞凌 IPA60R180P7S，APFC 升压二极体则为意法半导体 STTH8S06D，阴阳 (A、K) 极上皆有套上磁珠。此处另可见 NTC 与继电器，NTC 用以抑制 Inrush Current，而继电器 (Relay) 会将 NTC 短路，去除 NTC 作用所造成的转换功率损失，同样是为了增进转换效率而设计的。
↑ 一次侧 APFC 与 NTC、Relay 相关元件一览。APFC 开关晶体在 Gate 极上有额外套上磁珠，抑制寄生震荡。

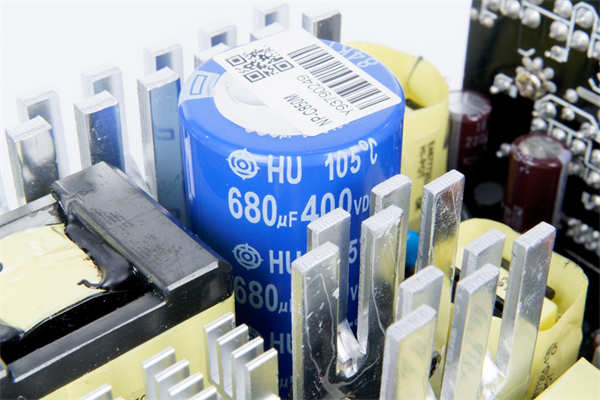

↑ BULK 电容 (APFC 主电容) 採用日立 HU 系列 400V 680μF、耐温 105°C，相较于 C750 的 560μF 有所提升。

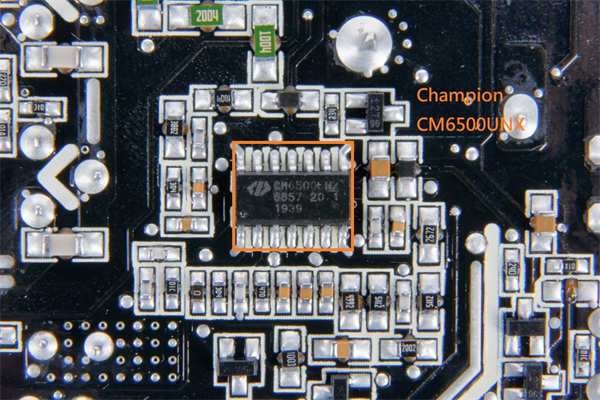

↑ APFC 控制器採用虹冠 CM6500UNX，算是十分常见的 APFC 方案。

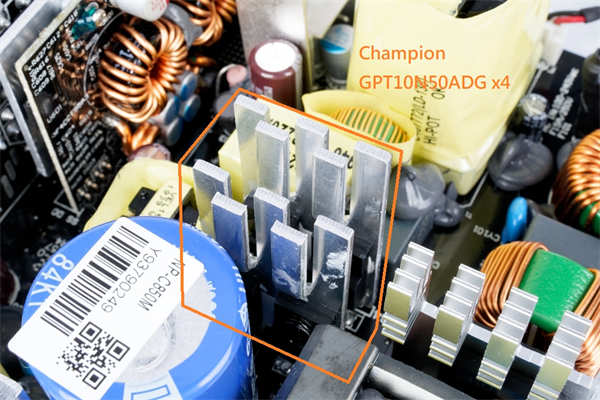

NZXT C850 採用全桥 (Full-Bridge) 架构，因此主具备四枚开关晶体，均採用虹冠 GPT10N50ADG，具全绝缘封装设计可避免灰尘或湿气累积造成打火或短路的状况，同样皆在 Gate 极上有额外套上磁珠。
↑ 主开关晶体一览，晶体本身接处于散热片上散热。
电源中间的部分为 LLC 电路区，可见 LLC 谐振电感、谐振电容、一次侧电流 CT (比流器)，一旁驱动隔离变压器也位于此处。

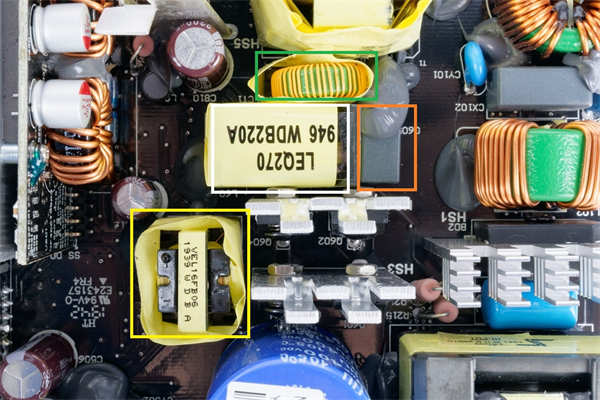

↑ LLC 谐振电感 (白框)、谐振电容 (橘框)、一次侧电流 CT 比流器 (绿框)、驱动隔离变压器 (黄框) 一览。
↑ 主变压器特写一览。
二次侧採用同步整流 (SR) 与 DC-DC 方案。+12V 採用同步整流控制，+5V 与 +3.3V 则採用位于 Riser Board 上方的元件以从 +12V D2D 转换出去的方式输出。LLC 控制器与同步整流均採用 IC 为虹冠 CM6901T6X SLS (SRC/LLC+SR) 方案。

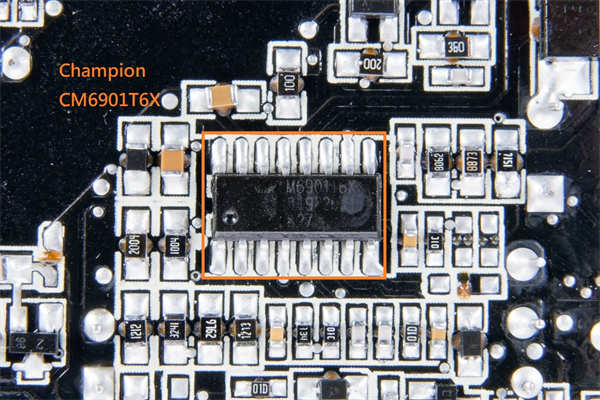

↑ 虹冠 CM6901T6X SLS (SRC/LLC+SR) IC。
+12V 同步整流晶体为 4 枚 Nexperia PSMN2R6-40YS LFPAK 封装，位于 PCB 板背面。并且透过正面额外加大的散热片协助散热。
↑ Nexperia PSMN2R6-40YS 同步整流 MOSFET。
↑ 正面散热片一览，各有额外加上鳍片增加散热能力。

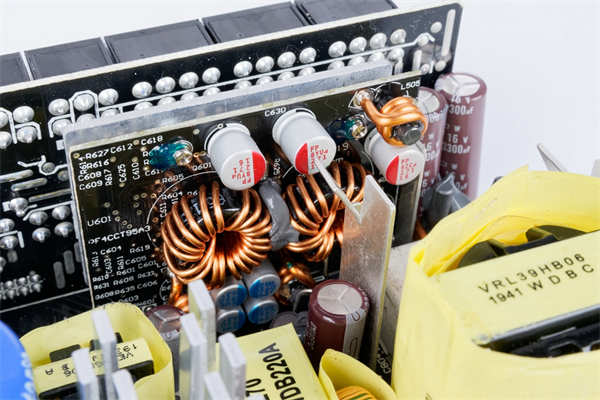

+3.3V 与 +5V 採用 Riser Board 上方的元件进行转换，子板上方均採用固态电容，具体晶体与控制器型号由于被后方散热片挡住故无法得知。若从海韵相同架构相同瓦数的产品推断，应同样为 Anpec APW7159C 双通道 DC-DC 控制器，搭配六枚英飞凌 BSC0906NS ( +3.3V 与 +5V 各使用三枚) 的 MOSFET 达成。
↑ DC-DC Riser Board 一览，后方散热片具导热胶接触相关元件以加强散热。

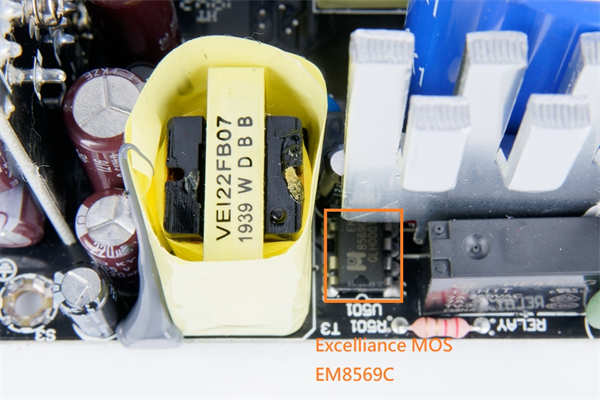

+5VSB 直接自 AC 转换，採用杰力 EM8569C (整合 PWM 待机控制器与内建 MOSFET) 、待机辅助变压器，并搭配 MCCSemi MBR1045ULPS 进行输出。

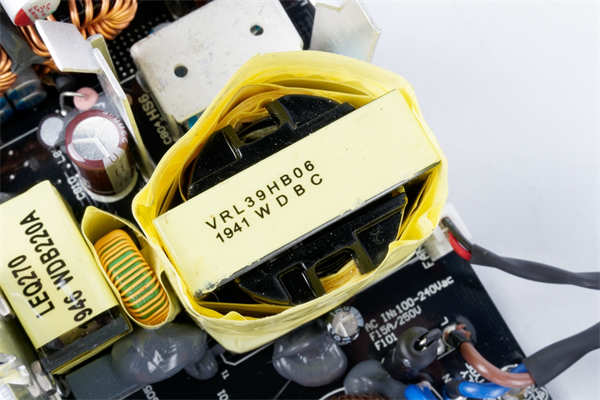

↑ Excelliance MOS EM8569C IC 与待机辅助变压器一览。

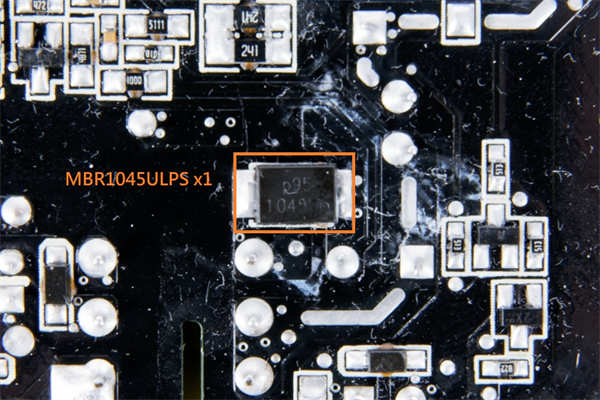

↑ MCCSemi MBR1045ULPS 位于 PCB 背面。

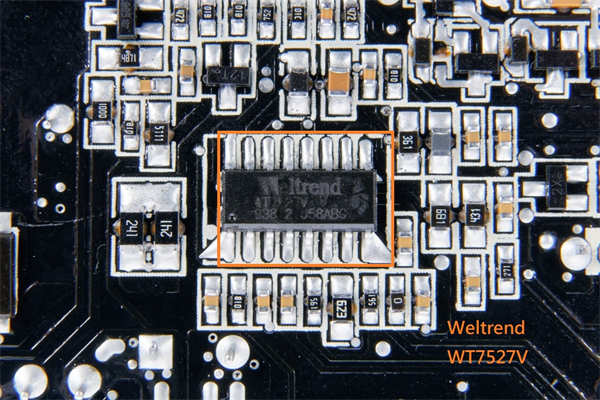

电源管理监控 IC 与隔离高 / 低压区的光耦合器皆主要位于 PCB 背面。电源管理监控 IC 採用 WeltrendWT7527V，提供 OVP / UVP / OCP / SCP 等保护，并接受主机板发出的 PS-ON 信号与生成 PG (Power Good) 信号。
↑ WeltrendWT7527V 电源管理监控 IC。

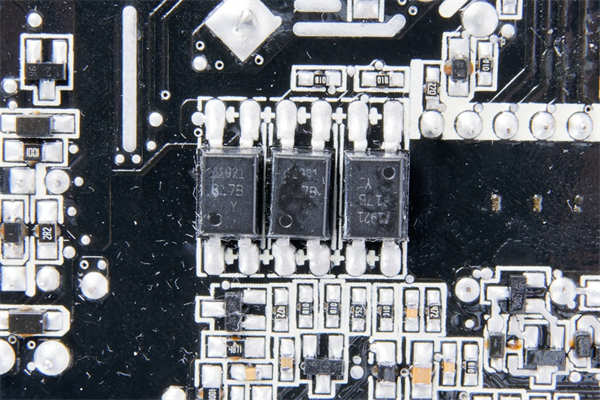

↑ 三枚光耦合器。
在二次侧电容方面也均採用日系电容。固态电容方面採用 FPCAP、日本化工 PSF、PSE 的厂牌品种，部分电路上甚至更进一步使用 FP5K 的高寿命品种。电解电容则为日本化工 KY、KZE 与 Rubycon YXG 的厂牌与系列。在使用寿命方面提供相当不错的保障。

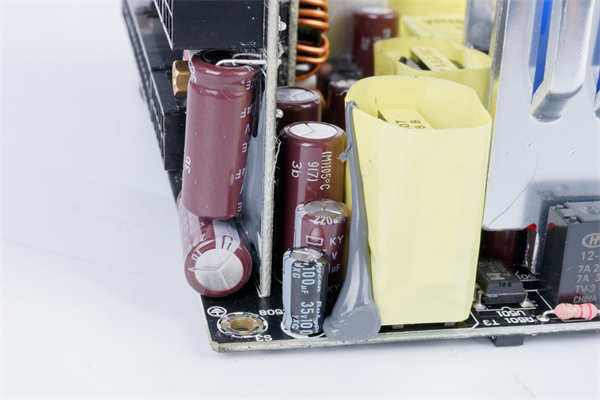

↑ 电容用料一览。

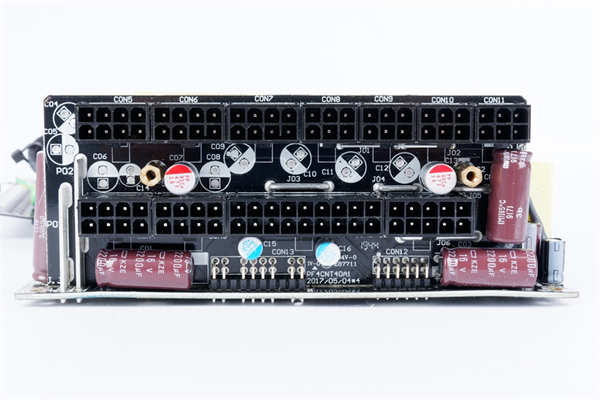

电源模组化接线板上方亦放有数枚电容增进输出品质。
↑ 电源模组化接线板正面一览。
