虽然现时处理器内建的图型核心能够应付大多数用家的要求，但假如用作简单对战游戏等一些较吃力的图型运算，的确加装一组外置绘图卡会较适宜。 NVIDIA 对于效能需求的不高的入门级市场推出 GeForce GT730 ，当中包含两款不同的核心设计，利用设有独立记忆体的优势，令图像方面的效能超越一般处理器内的图型核心。
GPU 消耗减慢、旧酒新瓶清理库存
在近年 Intel 及 AMD 都分别推出各款内建 GPU 部份的处理器，配合主机板设计及晶片组便能够直接由主机板 IO 提供影像输出，而且相较以往把图型核心内建在主机板晶片组的设计，效能提升了不少，因此近年都开始有较多用家接受使用处理器内显功能，用作一般文书等普通用途。
另一方面， NVIDIA 等绘图卡厂商仍不断推出针对入门市场的绘图卡产品，虽然处理器内建图型核心能够令电脑整体功耗更低，减少使用上的麻烦，但由于仍然需要依赖实体记忆体的分享。同时当面对一些複杂的渲染及运算时，处理器内显与外置绘图卡的差别存在着明显的分别。

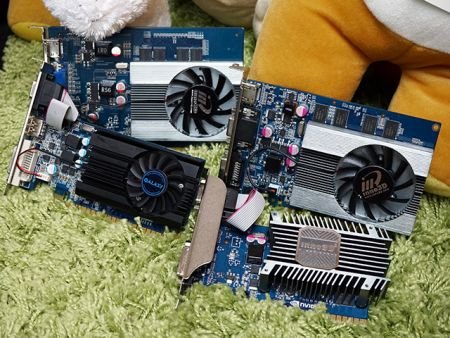

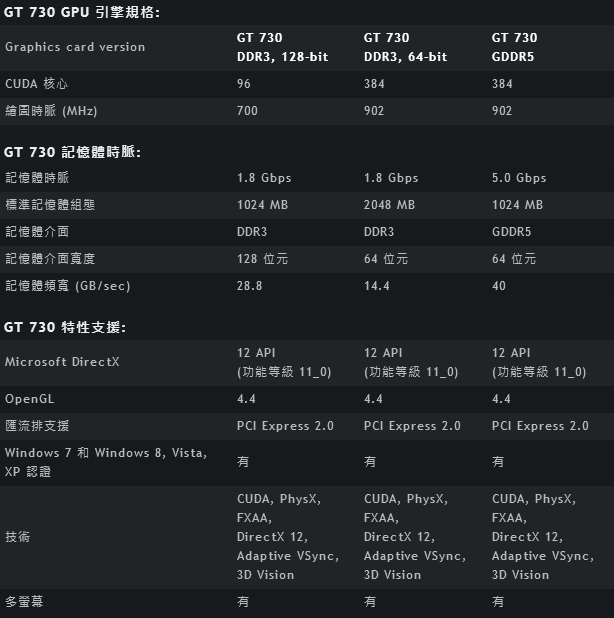

NVIDIA 今次推出 GeForce GT730 绘图卡，是现时 7 系当中最入门的一款， NVIDIA 官方推出三款有关 GeForce GT730 的规格作为绘图卡生产商的参考，当中包括以上代 Fermi 架构的 GF108 核心配 128bit DDR3 记忆体；利用 Kepler 架构 GK208 配合 64bit SDDR3 记忆体；以及同样利用 GK208 但改用 64bit GDDR5 等三款产品。
GF108 核心内建 2 组 SM 单元合共提供 96 组 CUDA Core ，预设以 700MHz 时脉运行，同时拥有 2 个 64bit 记忆体控制器，因此能够配合 128bit DDR3 记忆体设计生产。 另外， GF108 核心在 GT430 时代已经面世，迄今已近 4 年光景，但通过不同的优化及驱动程式的配合，仍能于市场上出现至今。
至于 GK208 则採用 Kelper 架构设计，同样内建 2 组 SM 单元， 而 CUDA Core 数目则拥有多达 384 组，并以 902MHz 时脉运行，不过记忆体部份却锁定在 64bit ，但保留厂商选择 DDR3 或 GDDR5 版本，令速度有所抑压之余，亦能够与区间新推出的 GT740 。

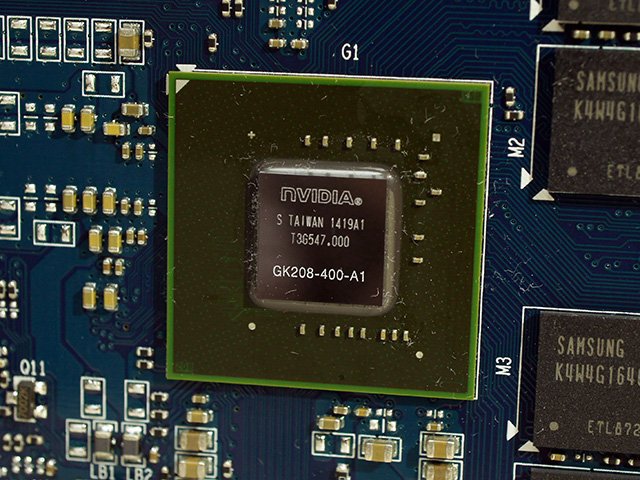

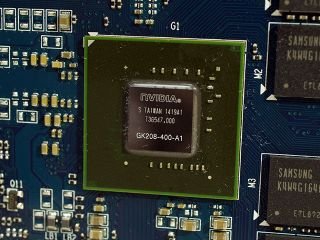

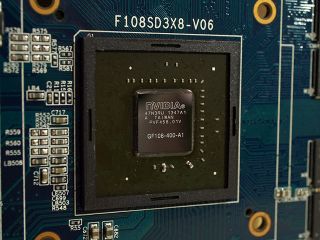

( 左 ) Fermi 架构的 GF108 核心 ( 右 ) Kepler 架构的 GK208 核心

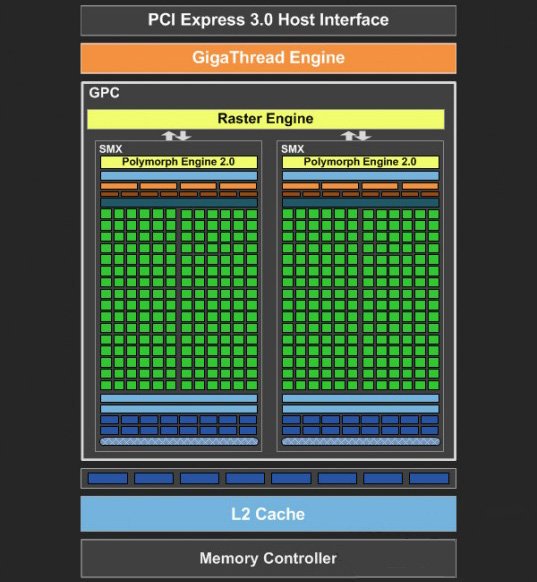

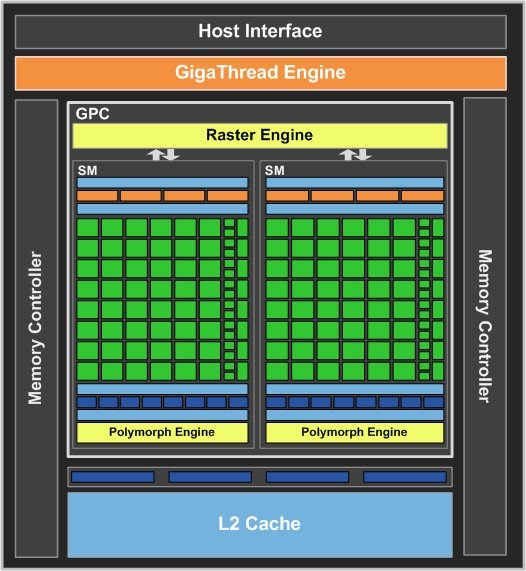

( 左 ) GF108 ( 右 ) Gk208 核心设计及排布上大有分别
5.0GHz GDDR5
1.8GHz SDDR3
5.0GHz GDDR5
1.8GHz SDDR3
80GB/s GDDR5
30GB/s DDR3
40.1GB/s GDDR5
14.4GB/s SDDR3

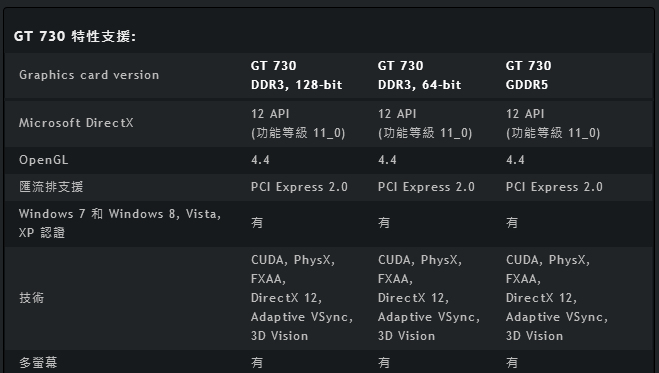

不论採用 GF108 或 GK208 的 GeForce GT730 绘图卡，其特性及支援部份都大致相同，能够支援下一代 Microsoft DirectX12 及 OpenGL 4.4 。另外亦提供 PhysX 物理运算加速支援，同时提供 DVI 、 HDMI 、 D-Sub 不同输出介面，最高提供 3840 x 2160 30Hz 或 4096 x 2160 24Hz 超清解析度输出。设有 3D Vision Ready 能够配合 NVIDIA 的立体显示配件，欣赏 3D 蓝光或照片及视频。
NVIDIA 今次的安排，所设计的 3 款不同规格版本，对用家来说的确有点麻烦，除了容易令人混淆之外，各项新旧配搭亦令用家难以取捨，当中的原因亦不难揣摩。据资料显示， GPU 的出货量在 2011 年开始渐渐下跌，其中一个原因当然少不了处理器的内显功能， Intel 及 AMD 都不停推动用家尝试新一代的图型核心，用家对内显的态度亦渐渐开始变得正面，令市场对 GPU 的消耗速度有所减慢。
除此之外，在近年 DIY 市场发展明显有所变动，电脑渐渐被其他智能装置取代，虽然仍然未能全面代替电脑的工作，但 DIY 市场的景气及产品销量的确难以相题并论。从在清理库存以及刺激市场两个重要项目之间，唯一的方法就只有利用旧酒新瓶的方式推出「新一代」绘图卡。
