ASUS 针对刚于 6 月发布的 Intel 全新第四代 Core 系列处理器 「 Haswell 」，推出一系列 Z87 主机板，为了让用家更了解产品的特性和效能表现， ASUS 早前于 15 日举行「 ASUS X HKEPC Z87 平台研讨会」，为现场一众读者详细讲解「 Haswell 」处理器的架构，亦介绍了 ASUS 旗下不同级别的 Z87 主机板，当中包括 T.U.F 系列的「 SABERTOOTH Z87 」 和「 GRYPHON Z87 」，当然少不了针对游戏及超频玩家的旗舰级 ROG 「 MAXIMUS VI EXTREME 」主机板，让会员在选择新平台时更了解不同主机板型号的特性。
与 80 位 HKEPC 会员一同分享 Intel 全新平台
「 ASUS X HKEPC Z87 平台研讨会」邀请 80 位 HKEPC 会员到场参与
「 ASUS X HKEPC Z87 平台研讨会」当天邀请了 80 位 HKEPC 会员到场参与，同场展示了多款 ASUS 新产品，包括 Maximus VI Extreme 、 Maximus VI Gene 、 Maximus VI Hero 、 Z87-DELUXE/DUAL 、 Z87-PRO 、 Z87-PLUS 、 Z87-WS 、 Z87-I DELUXE 、 Sabertooth Z87 及 Gryphon Z87 等，现埸可看到不少读者均对 ASUS 新一代 Z87 系列主机板充满兴趣。
研讨会先由 HKEPC Chief Reporter John Lam 为读者们详细讲解新一代「 Haswell 」处理器的特性及架构，「 Haswell 」微架构主体仍沿自「 Sandy Bridge 」与「 Ivy Bridge 」，採用 22nm 製程，但核心 Front-End 的设计则作出大幅修改， 「 Haswell 」 微架构针对 Branch Prediction 预测分支作出大量强化，有助提升运算性能并减少运算週期的浪费。
「 Haswell 」处理器的 Buffer Size 数目，在 Out-of-order Windows 、 In-flight Loads & Stores 、 Scheduler Entries 、 Integer & FP Register File 等均有所提升，令 「 Haswell 」的平行运算能力大幅提升。在 Unified Reservation Station 方面，「 Haswell 」处理器由上代「 Ivy Bridge 」的 Port 0 至 Port 5 增加至 Port 7 ，而 FMA 运算单元亦增加至 2X ，使到 3D 运算速度得到提升。
HKEPC John Lam 详细讲解新一代「 Haswell 」处理器的特性
除了在製程上进步之外，「 Haswell 」处理器进一步加强绘图处理能力，也加入多项优化功能，其中包括内建的绘图核心上支援 DirectX 11.1 、 OpenGL 4.0 、 OpenCL 1.2 ，以对应新游戏需求，以及支援 3 显示输出功能可为专业绘图用户减低绘图卡的要求等，而且更支援至 4K X 2K 萤幕解像度，于高速影像同步转档技术的速度亦有所提升，提供更快速的 JPEG 及 MPEG 影音解码能力。
随着全新「 Haswell 」处理器架构的进步，新一代 8 系晶片主机板同样亦加入大量优化，主机板原生 USB3.0 接口增加至 6 个、提供 6 组 SATA 6Gbps 介面、 PCI-E 3.0 等，亦支援 Intel RST 技术和 Smart Response Technology 技术，另外亦改良了上代 C-State 令 SSD 速度变慢的问题。
另一方面，「 Haswell 」处理器亦为超频玩家带来不少惊喜，上一代的「 Ivy Bridge 」处理器，于 BCLK 频率会限制在 100MHz 左右，但全新「 Haswell 」处理器支援外频至 100MHz 、 125MHz 和 167MHzMHz 三个等级，而倍频亦由上代的 63x 增加至 80x ，对超频玩家来说可算是一大喜讯。

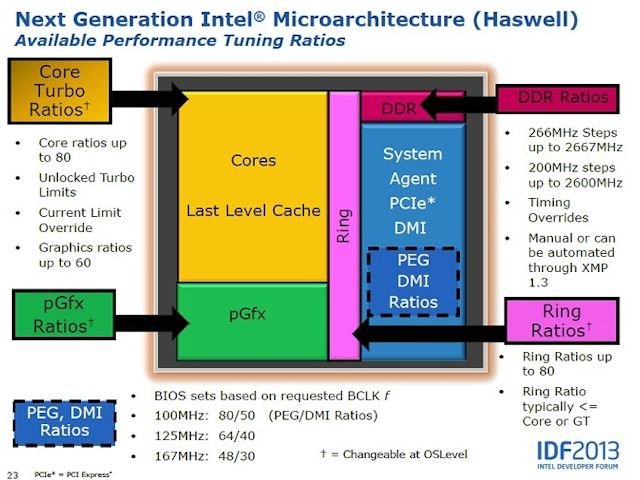

「 Haswell 」处理器支援外频至 100MHz 、 125MHz 和 167MHzMHz 三个等级
