目前高科技产品都离不开「心脏」——晶片，但是目前电子产品更新速度越来越快，而与之相反的是晶片的迭代周期开始跟不上。为了能够保证晶片的快速迭代，必须缩短设计週期。
Google 团队为了缩短晶片设计週期，将 AI 强化学习方法运用其中，EDA 巨头 Synopsys 和 Cadence 也是推出了类似的工具。
目前 AI 晶片的开发需要投入大量资金和时间，通常需要几年的时间完成研发，难以满足 AI 算法更新需求。为了这个矛盾，Google 做了一个大胆的决定，让 AI 来设计 AI 晶片。
在 Arxiv 网站上有一篇论文称「我们相信，AI 将能够缩短晶片的设计週期，在硬件与 AI 算法之间建立共生关係，并进一步推动彼此的进步。我们已经看到，有些算法或神经网络架构在现有的 AI 加速器上效果不佳，因为加速器设计类似于两年前，而那时这些神经网络架构和算法并不存在。」还有 Google 高级研究科学家 Azalia Mirhoseini 称「如果缩短设计週期，我们可以缩小差距。」

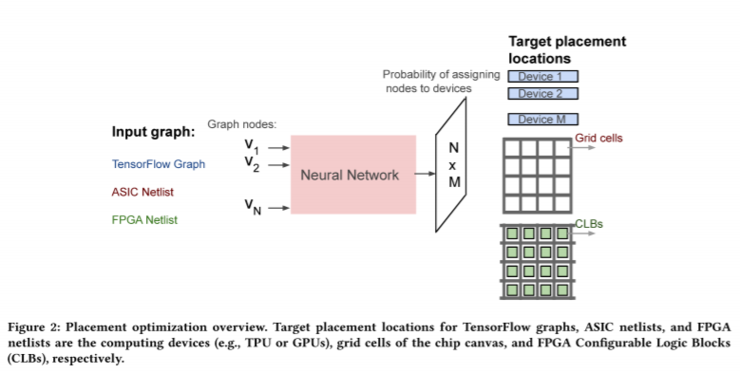

晶片开发最耗费时间的是「布局」，Mirhoseini 和高级软件工程师 Anna Goldie 提出了一个神经网络，是通过对晶片的长时间学习，使其能够在 24小时内设计好 Google Tensor 处理单元，并且在功耗、性能、面积上超过了专家数週的研究成果。
值得注意的是，Goldie 和 Mirhoseini 的 AI 布局建模为强化学习问题，不是通过大量数据来进行训练学习，而是让 AI 边做边学习。这样设计的好处是能够有效调节参数，降低功率等，并且随着设计的越多，呈现的效果会更好。
两大 EDA 公司也推出了相应的工具。 Synopsys 的自主 AI 晶片设计程式 DSO.ai(Design Space Optimization AI)。是通过晶片设计产生大数据流，随着时间演变，调整设计，让设计向多维优化目标发展。 Cadence 为新版 Cadence 数码全流程，支援机器学习(ML)功能，实习统一布局布线和物理优化引擎等多项业界首创技术，在吞吐量上最高提升 3倍，PPA 最高提升20%。
随着 AI 技术的发展，不知道还会带来什么样的便捷，真是科技改变生活。
