了解小幻影机箱的内部结构之后，依次对主板、CPU、显卡、SATA供电等。在组装电脑的过程中，机箱选择影响到系统的性能、外观和散热表现。小幻影机箱因其紧凑设计与出色散热性能，受到DIY爱好者的青睐。然而，对于装机新手而言，如何正确连接小幻影机箱的各类线缆可能是一大挑战。
一、小幻影机箱的基本构造
在接线之前，有必要了解小幻影机箱的内部结构：
· 电源位置：通常位于底部，便于重心稳定。
· 主板托架：支持不同尺寸的主板(ATX、MicroATX、Mini-ITX)。
· 硬盘与SSD托架：提供灵活的存储配置支持。
· 风扇位置：前后或顶部的风扇位可优化空气流通。
· 前面板接口：包括电源按钮、重启按钮、USB端口、耳机和麦克风接口。
二、小幻影机箱接线指南
1.电源接线
电源连接是系统正常运转的基础。
· 主板供电：主板通常采用20+4 Pin连接器，插入主板右侧的电源接口，确保连接牢固。
· CPU供电：位于主板左上角，通常为4+4 Pin接口，需与电源的CPU线缆匹配连接。
· 显卡供电：显卡如需独立供电，则用6或8 Pin连接器连接，位置通常在显卡顶部或侧面。
· SATA供电：为硬盘和SSD供电，连接到电源SATA线缆，并确保与硬盘、SSD相邻的供电接口相连。
2. 数据线连接
数据线的连接确保各硬件数据传输通畅。
· SATA数据线：用于连接硬盘、SSD与主板，确保数据线平行于供电线排列，减少机箱内的缆线干扰。

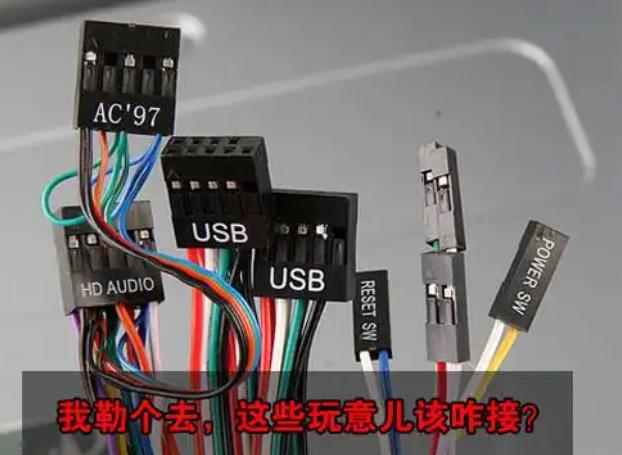

· 前面板连接线：负责控制机箱的电源按钮、重启按钮和指示灯，查阅主板说明书，确保电源、重启按钮和指示灯的正负极正确连接。
· USB接口：根据主板规格，将前面板的USB 2.0和USB 3.0接口接入主板对应插槽。
· 音频线连接：使用HD Audio或AC'97音频线，将前面板音源接口连接到主板音频插槽。
3. 散热器和风扇接线
合理接线和管理风扇有助于维持机箱内部的良好散热。
· CPU散热器风扇：主板上通常标有“CPU FAN”的插槽，将CPU风扇连接到此处。
· 机箱风扇：利用CHA FAN或SYS FAN插槽接入风扇，确保前后或上下形成“进气-出气”的风道布局。
· 风扇控制器（如有）：若机箱带风扇控制器，可参考说明书，将各风扇的连接线接入控制器，优化风扇转速与性能。
三、常见问题及排查技巧
在实际操作中，可能会遇到设备无法识别或性能不稳定的问题。以下为一些常见的排查方法：
1. 检查紧固性：确保所有接口连接紧密，避免因松动导致的不稳定。
2. 正负极标识：尤其注意前面板连接线的极性，错误连接可能导致按钮失灵。
3. 更换接线位置：若风扇或其他部件无响应，可尝试连接到其他插槽。
4. 更新主板BIOS：硬件兼容性问题可能导致设备无法识别，通过更新主板BIOS可解决部分问题。
四、总结
组件 接线位置 线缆类型 注意事项
主板供电 主板右侧中上部 20+4 Pin 确保牢固接入
CPU供电 主板左上角 4+4 Pin 检查匹配性
显卡供电 显卡顶部或侧面 6/8 Pin 确认接头适配显卡型号
SATA供电 硬盘、SSD旁 SATA 确保正确插入，避免松动
SATA数据线 主板与存储设备连接 SATA 与供电线平行布置
前面板连接线 主板底部前端 多种(PWR SW, HDD LED) 确认正负极
USB接口 主板USB插槽 USB 2.0/3.0 根据接口类型连接
音频线 主板音频插槽 HD Audio/AC'97 匹配音频标准
CPU散热器风扇 主板CPU FAN插槽 3/4 Pin 确保风扇方向
机箱风扇 CHA/SYS FAN插槽 3/4 Pin 建立合理风道
风扇控制器(选配) 主板或电源接口 多种 参考说明书优化风扇性能
