WTF !? 原来係银河系新卡GALAX GeForce RTX 2070 Super Work The Frames
今次真係 WTF 啦 !? GALAX 推出全新「GeForce RTX 2070 Super Work The Frames」新卡，採用 2.7 Slot 三风扇散热器、全新 WINGS 折面叶片风扇，散热效果更上一层楼，更加入闪耀夺目的信仰灯效，提供 4 区域光效控制及 23 种 ARGB 灯光特效，加上银河主题设计的铝金属背板，GALAX WTF 真係有料到喎。

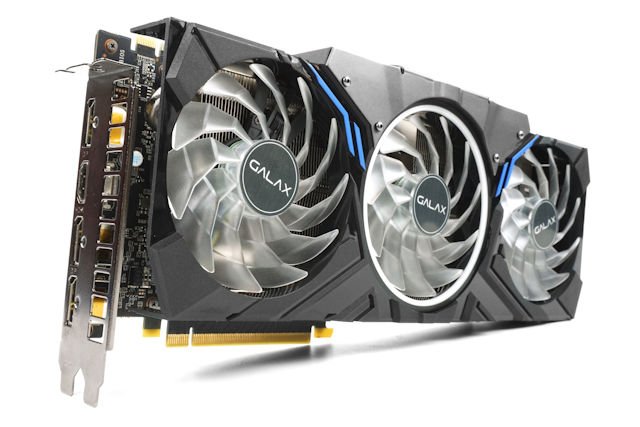

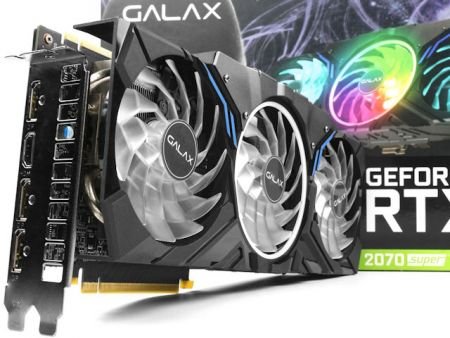

GALAX GeForce RTX 2070 Super Work The Frames

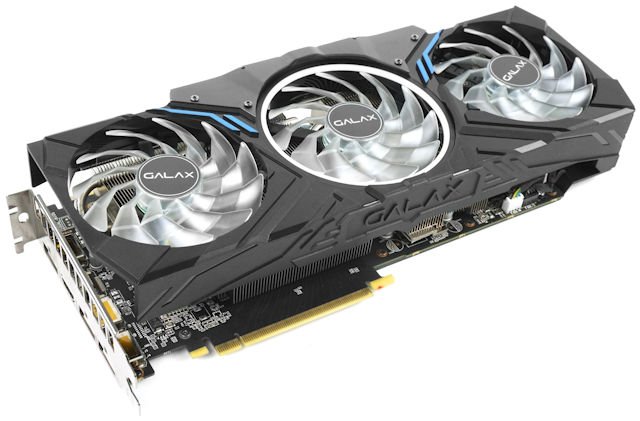

GALAX GeForce RTX 2070 Super WTF 绘图卡
GALAX 推出全新「GeForce RTX 2070 Super Work The Frames」绘图卡，採用 2.7 Slot 三风扇散热器设计，用上自家 90mm「WINGS」折面叶片风扇配合 6枝全铜导热管及高密度铝鳍片，提供劲大而宁静的散热效果。并加入闪耀夺目的 4 区域信仰 RGB 灯效，让用家打造个性化的灯光飨宴，加上银河主题设计的铝金属背板，相对其他品牌的净色背板更为特别，强劲效能及酷眩外观俱备，绝对是「文书机」的升级之选。
GALAX「GeForce RTX 2070 Super Work The Frames」绘图卡尺寸为 328mm x 150mm x 53mm，正面以沉实的灰色作主色调，并加入对称的层次线条模仿飞行器的机翼，配合背面的银河主题设计金属背板，就仿如一架翱翔于太空之中的穿梭机，在外观设计上相当有心思，值得一讚。
自家非公板长身 PCB 设计

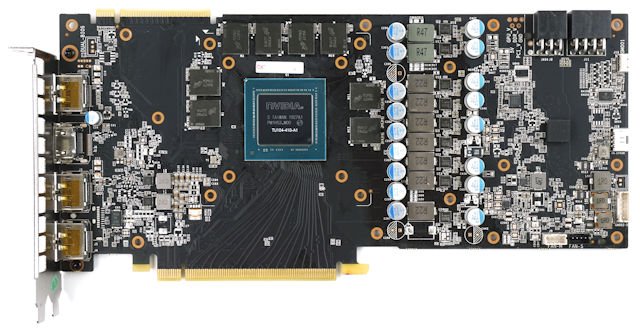

採用自家非公板 PCB Layout
将巨型散热器拆下后，可以看到 GALAX「GeForce RTX 2070 Super Work The Frames」绘图卡採用了自家非公板的 PCB 设计，元件及线路分布与 PG180 公板相当接近，但却有着更高的卡身以配合更巨型的散热器。以 12 Layers PCB 打造，线路对讯号及电力传输作出优化，满足新一代 GDDR6 记忆体高达 14Gbps 的速度需求。

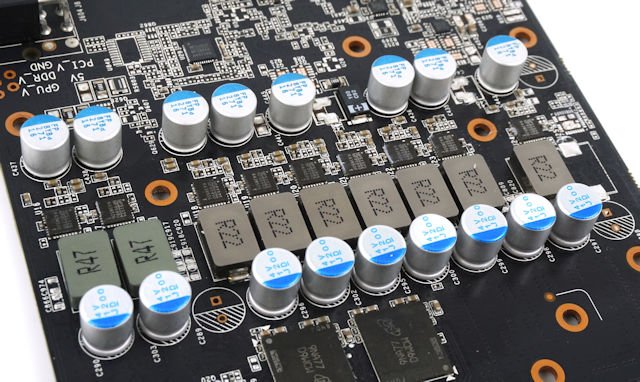

7 + 2 相供电设计
供电设计方面，具备 9 相 Dual FET 供电模组设计，其中 7 相负责 GPU 供电、2 相负责 GDDR6 供电，採用全套的 Monolithic Power Systems 供电解决方案，以 MPS MP2884A VRM 控制器配搭 MPS MP86990 DrMOS 晶片，全封闭合金电感及日系富士通固态电容，为绘图卡提供稳定的供电能力。

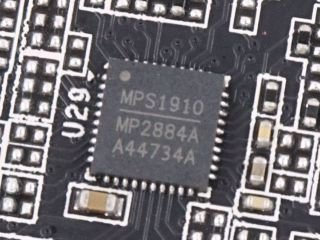

MPS MP2884A VRM 控制器 (左) /

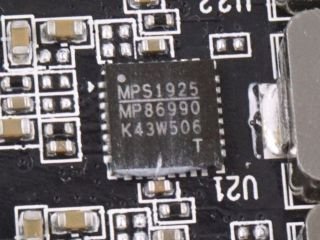

MPS MP86990 DrMOS (右)
NVIDIA TU104-410A 绘图核心
由于「RTX 2070」所採用的已是满血版「TU106」晶片，因此「GeForce RTX 2070 Super」要再提升规格，必需改用更高阶的「TU104-410」绘图核心，内建 108 亿个电晶体、Die Size 约 445 mm²，拥有 5 或 6 个 GPC 图形处理器视乎批次而定、每个 GPC 图形处理群具备 8 个 SM 模组，其中 8 个 SM 被屏蔽令 SM 总数合共 40 个，每个 SM 模组共有 64 个 Cores，CUDA Core 数目提升至 2,560 个。
NVIDIA TU104-410-A1 绘图核心
今代更特别针对 A.I 运算及光线追蹤技术新增 Tensor Core 及 RT Core 运算单元，每个 SM 模组内含 8 个 Tensor Cores 及 1 个 RT Core，这是「Turing」GPU 微架构的重大突破，「GeForce RTX 2070 Super」合共拥有 320 个 Tensor Cores 及 40 个 RT Cores，相较「RTX 2070」有明显提升。
8 + 6 Pin PCIe 外接电源
核心时脉方面，GALAX「GeForce RTX 2070 Super Work The Frames」为预设超频版本，核心时脉为 1,605 MHz Base Clock、1,815 MHz Boost Clock，支援 GPU Boost 4.0 技术可因应负载自动超频至更高时脉，最高 TDP 为 215W、需要外接 PCIe 8+6 Pin 电源，建议使用 650W 以上的电源供应器。
8GB GDDR6 记忆体、14Gbps 速度
记忆体方面，「GeForce RTX 2070 Super」採用 GDDR6 记忆体颗粒，透过改良记忆体控制器及 PCB 线路优化配合，在 QDR技术下再新增一条记忆体 Channel令记忆体等效时脉高达 14,000Mhz、传输速率高达 14Gbps。在 256-bit 记忆体介面下记忆体频宽高达 448 GB/s，加上经过良的 Turing Color Compression 技术，进一步优化记忆体频宽。

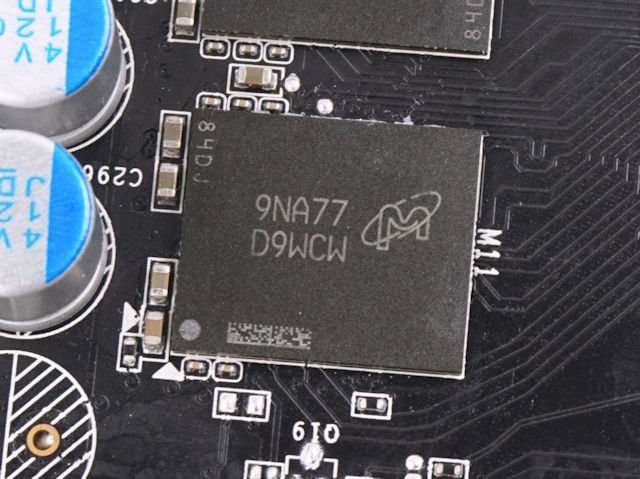

採用 Micron D9WCW GDDR6 记忆体颗粒
「GeForce RTX 2070 Super」绘图卡具备了 8 颗 Micron D9WCW GDDR6 记忆体颗粒，正式型号为 MT61K256M32JE-14，合共高达 11GB 容量，採用全新 20nm 制程、单颗容量高达 8Gbit 。据 Micron 指出，全新 GDDR6 记忆体颗粒採用了 180-ball FBGA 封装， VDD/VDDQ 为 1.35V 。
三风扇 2.7 Slot 散热器

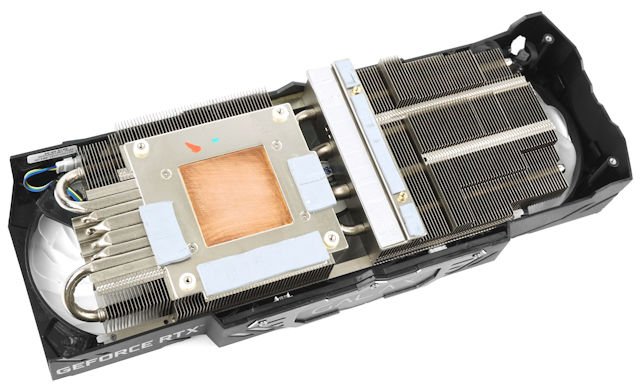

搭载高身 2.7 Slot 散热器
GALAX「GeForce RTX 2070 Super WTF」绘图卡採用了巨型的三风扇散热器，以大面积铜底直接接触绘图卡核心表面，并加入金属框架覆盖记忆体及供电元件。以 4 支 6mm 及 2 支 8mm 导热管贯穿高密度鳍片组，加强废热传导至整个散热器的效率，再透过三把风扇排出，在长时间运作下仍能保持稳定流畅。

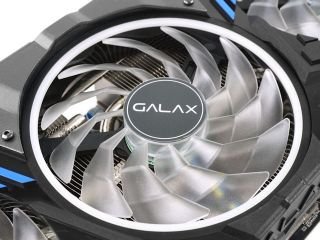

WINGS 扇叶设计散热风扇 (左) /

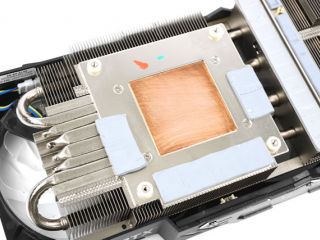

大面积铜底座 (右)
散热器特别採用了三把自家开发的 90mm 散热扇，最高转速为 3000rpm，每把风扇设有 11片叶片，採用「WINGS」风扇叶片设计，能够以最低的声噪水平下提供更高的风流量及风压水平。并且通过 IP5X 等级防尘测试，有效将风扇叶片表面的灰尘堆积减少 10%。
GALAX「GeForce RTX 2070 Super WTF」亦加入了铝金属背板，除了能加强 PCB负重强度以免因弯曲而受损外，金属背板亦能覆盖背部的发热元件，降低其运作温度从而提升产品稳定性，而且背板用上银河概念设计，在运作时会发出点点星光，相当酷炫。
银河概念设计金属背板
支援 NVLink 技术
GeForce RTX 2070 Super 拥有 NVLink 介面，具备 1 组第二代 NVLink x8 连链，支援 SLI 双绘图卡加速配置，最高可提供 50GB/s 双频宽，满足更高解析度、更高更新率的游戏需求。
支援DisplayPort 1.4a、HDMI 2.0b
显示输出方面，GALAX「GeForce RTX 2070 Super WTF」提供了 3 组 Display Port 1.4A，单一线缆最高支援 8K @ 60Hz，支援 VESA DSC 12规格，另提供 1 组 HDMI 2.0b 显示输出最高支援 4K @ 60Hz，支援 HDCP 2.2 规格。
极致 RGB 灯效

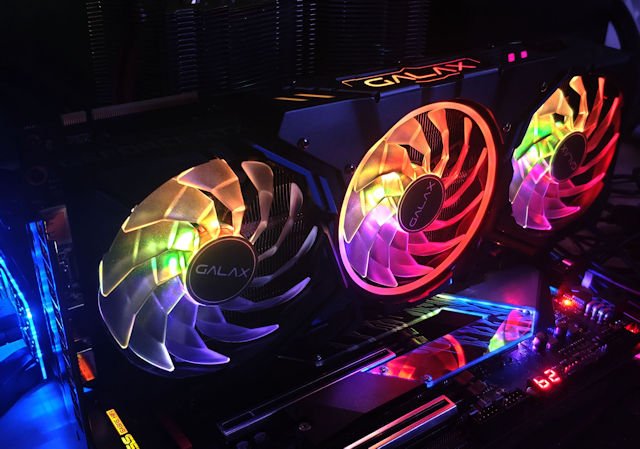

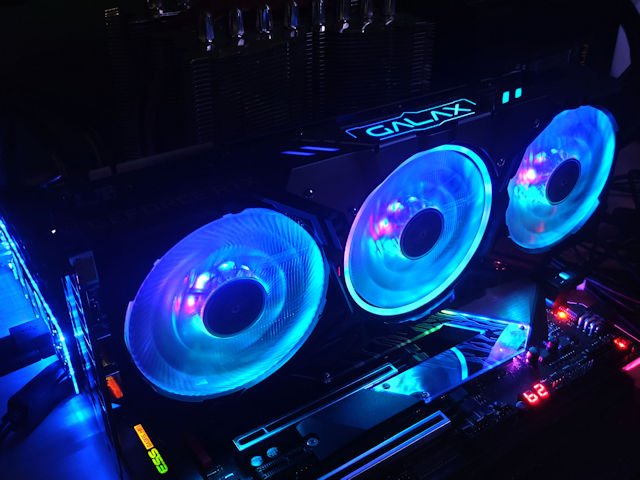

加入 4 区域 RGB 信仰灯效
灯效方面，GALAX「GeForce RTX 2070 Super Work The Frames」设有 3 把 RGB 风扇及卡顶的发光「GALAX」LOGO，支援独立灯效控制和亮度调节，用家可以透过附连的 Xtreme Tuner 公用程作出灯效设置，预设灯光效果多达 23 种，用家可以为卡上 4 个灯光区域分别设定自己喜爱的风格，带来惊艳眩目的 RGB 幻彩灯效，信仰十足。

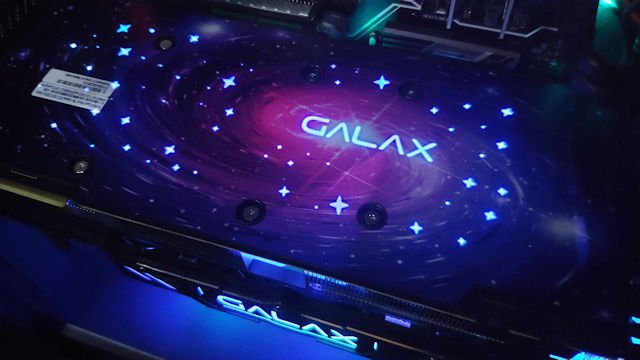

除了在绘图卡的正面设有 RGB 灯效外，背板亦特别採用以银河为主题的设计，加入 LED 导光贴展现独一无二的星耀灯光 ，非常特别。
银河主题星光背板设计

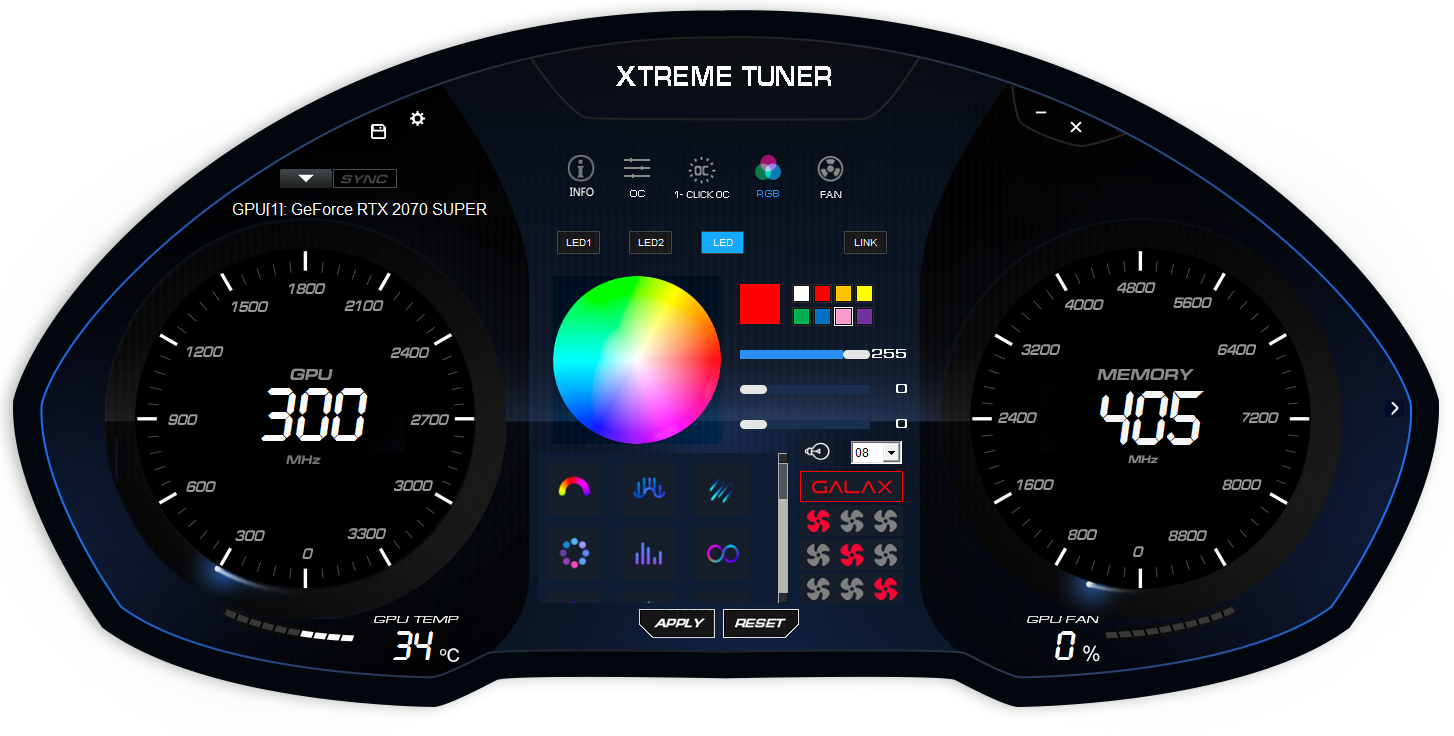

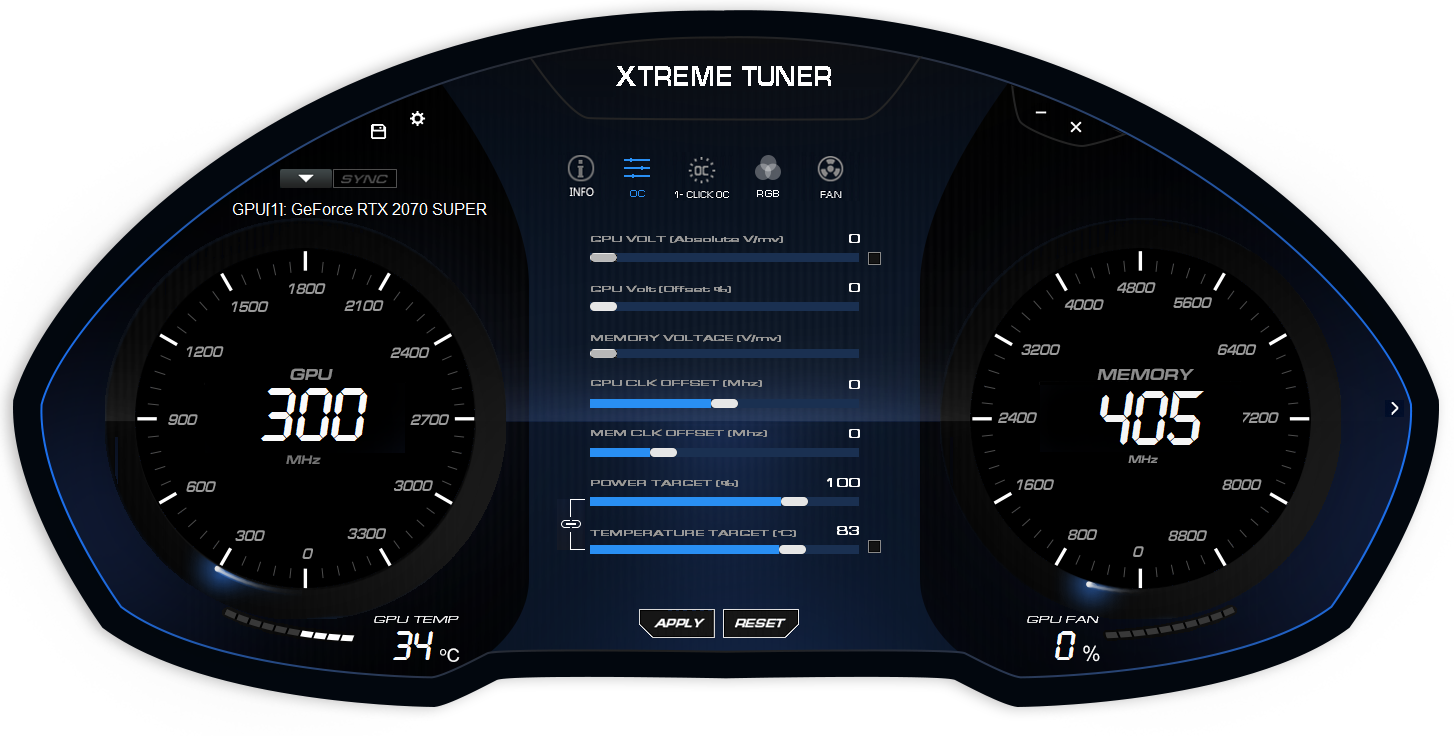

可在 Xtreme Tuner 公用程式中设定灯效
支援 Xtreme Tuner 公用程式
支援 Xtreme Tuner 公用程式
附连 GALAX Xtreme Tuner 公用程式，玩家可以透过软件控制 GPU 电压、GPU 时脉、GDDR6 时脉、电源及温度限制，风扇页面可以手动设定转速。并且支援 1-Click OC 一键超频功能，但实际只是把 Base Clock 及 Boost Clock 提升 15MHz，超频幅度较为保守，提升的效能相对有限。
效能测试︰

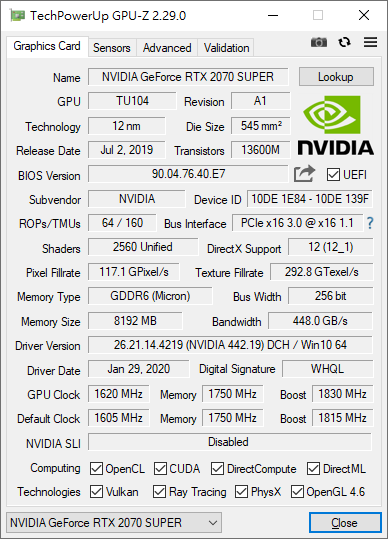

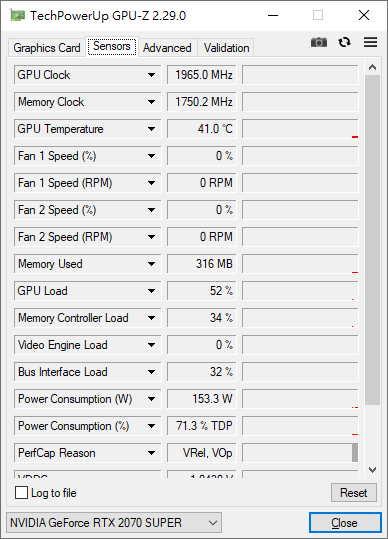

GALAX「GeForce RTX 2070 Super Work The Frames」预设时脉较公板稍为提升，1,605MHz Base Clock、1,815MHz Boost Clock，支援 1-Click OC 一键超频功能，将时脉提升 15MHz 至 1,620MHz Base Clock、1830MHz Boost Clock，支援 GPU Boost 4.0 技术最高时脉可达 1,965MHz，笔者认为超频幅度以三风扇 2070 Super 来说略为保守。
散热测试：

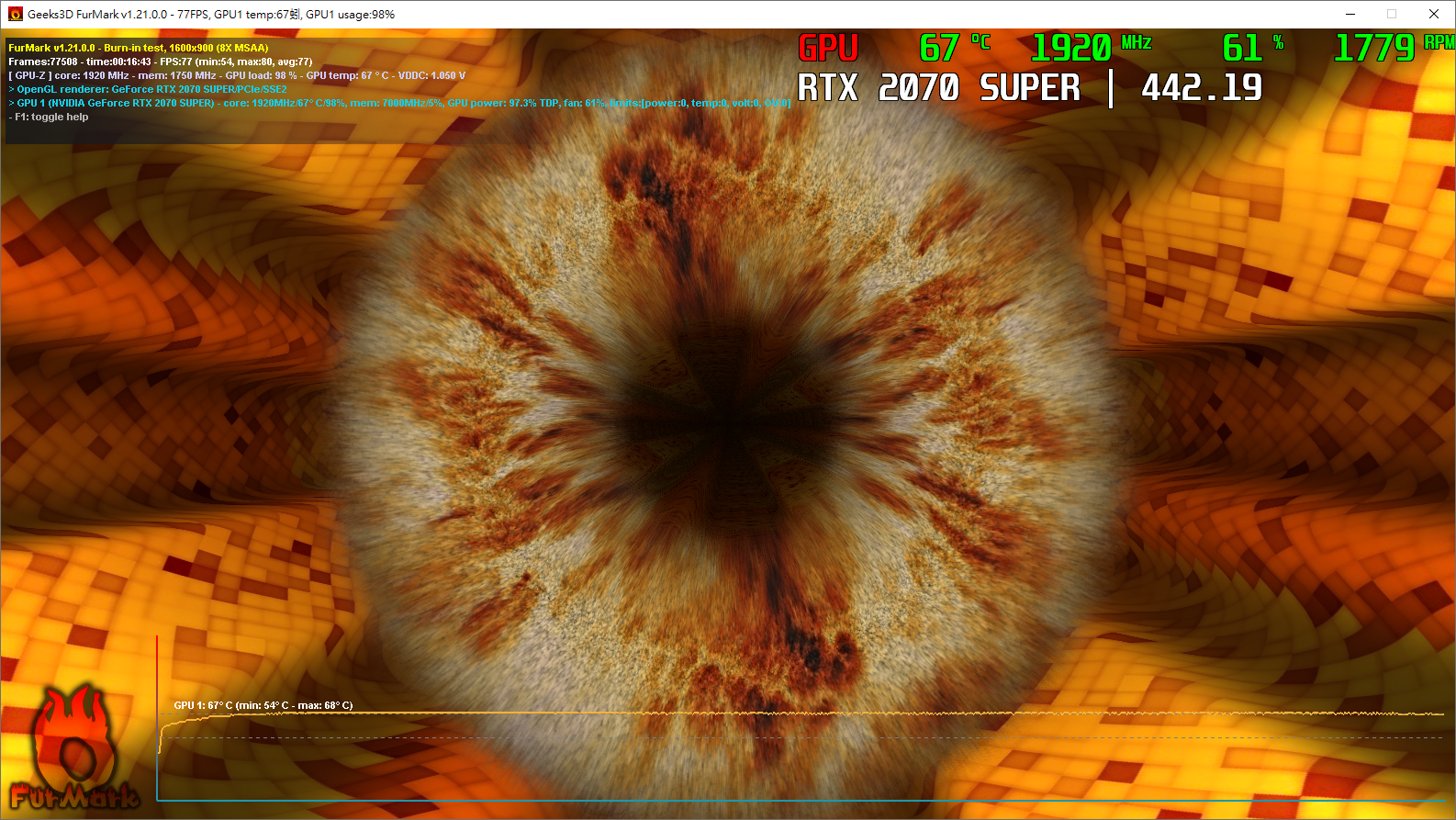

散热方面，测试在室温约为 25°C 下进行，绘图卡闲置 30分钟后，GPU 温度维持在 38°C，风扇维持在静音模式并未转动。採用 Furmark 进行渲染运算测试，经过 30分钟 GPU 完全负载后三组风扇自动调整至 61% 转速、约 1,779 RPM，在低声噪水平下维持最高温度不超过 68°C，而且 GPU 时脉能保持在 1,920MHz 的高水平，散热效能令人满意。

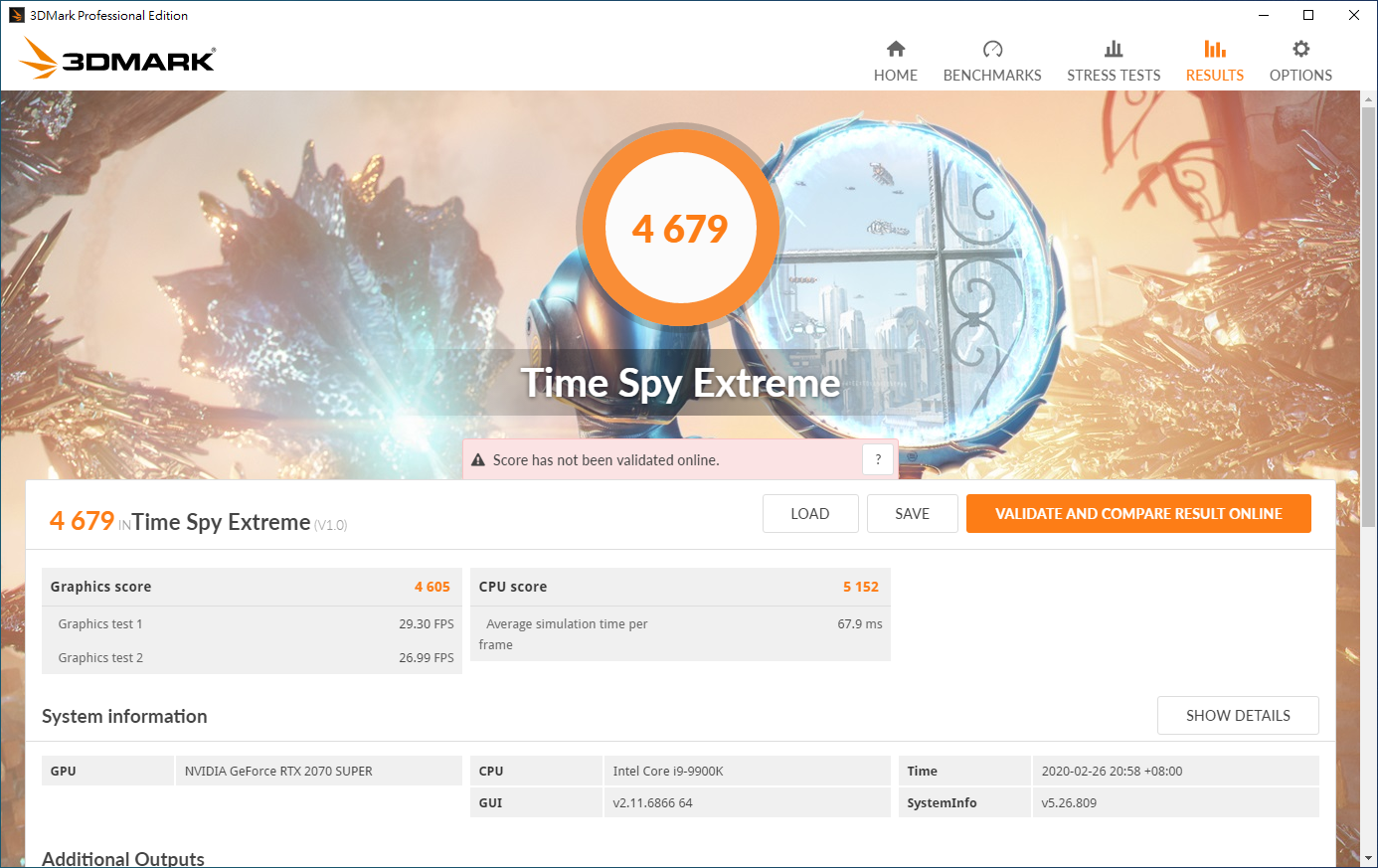

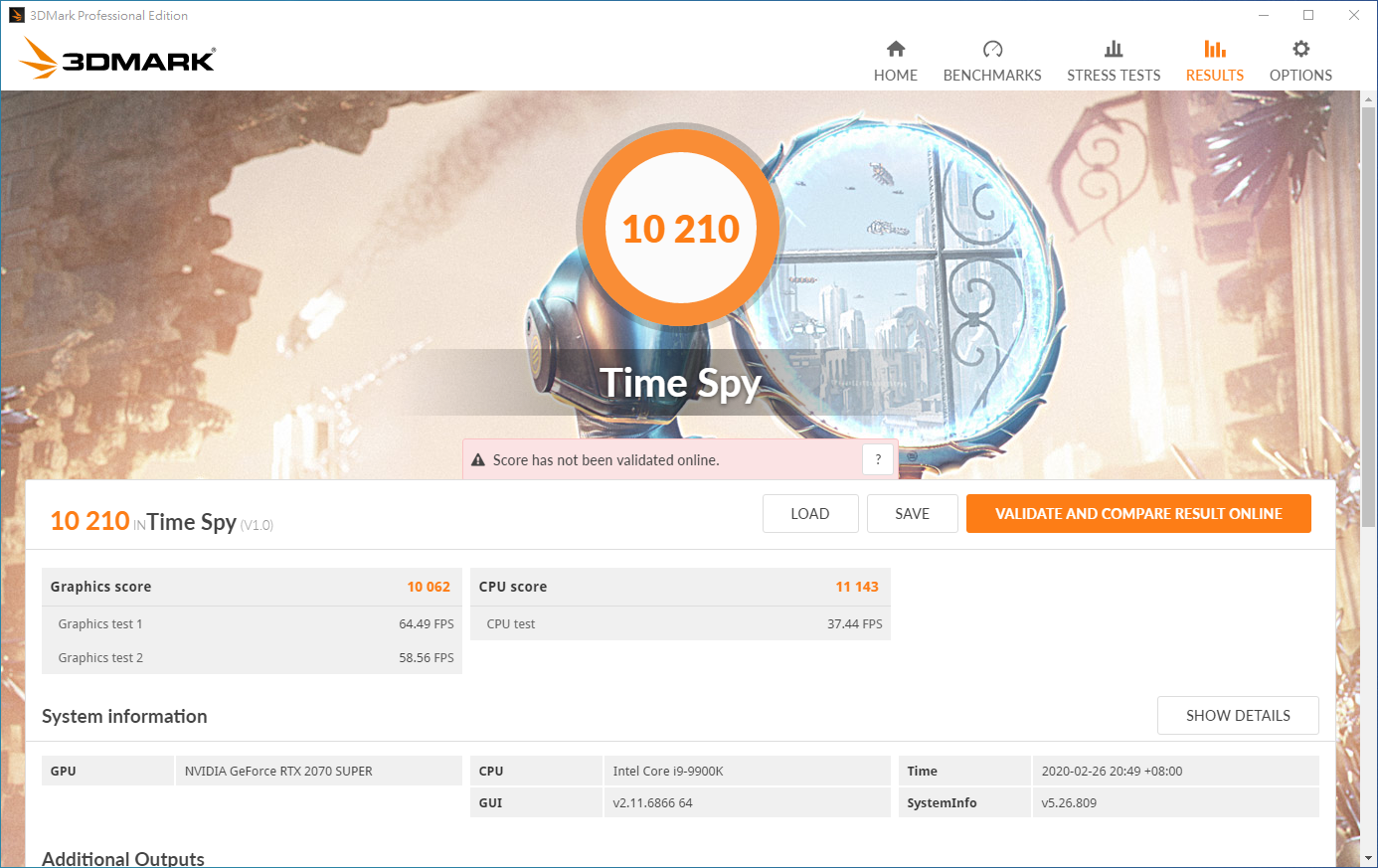

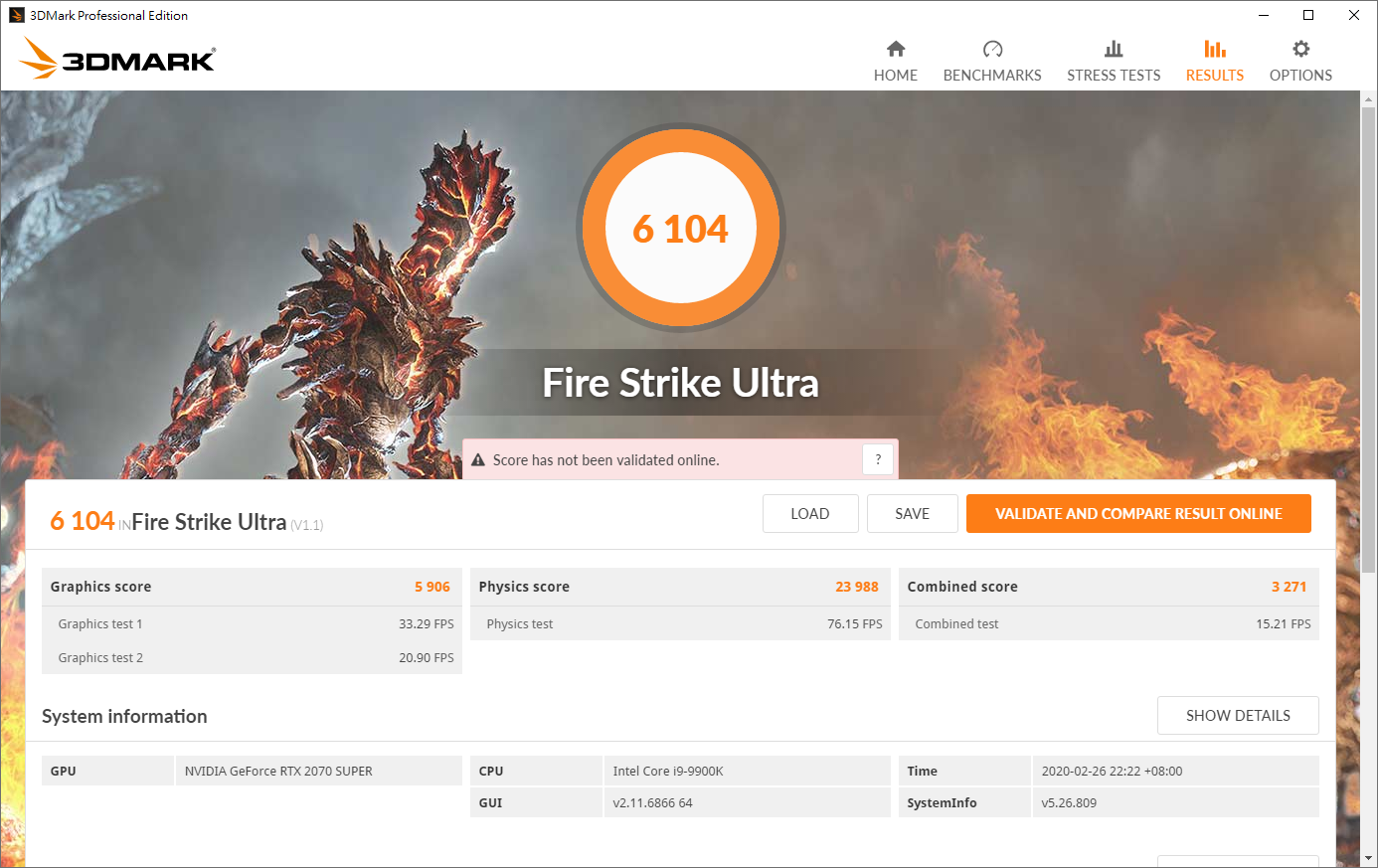

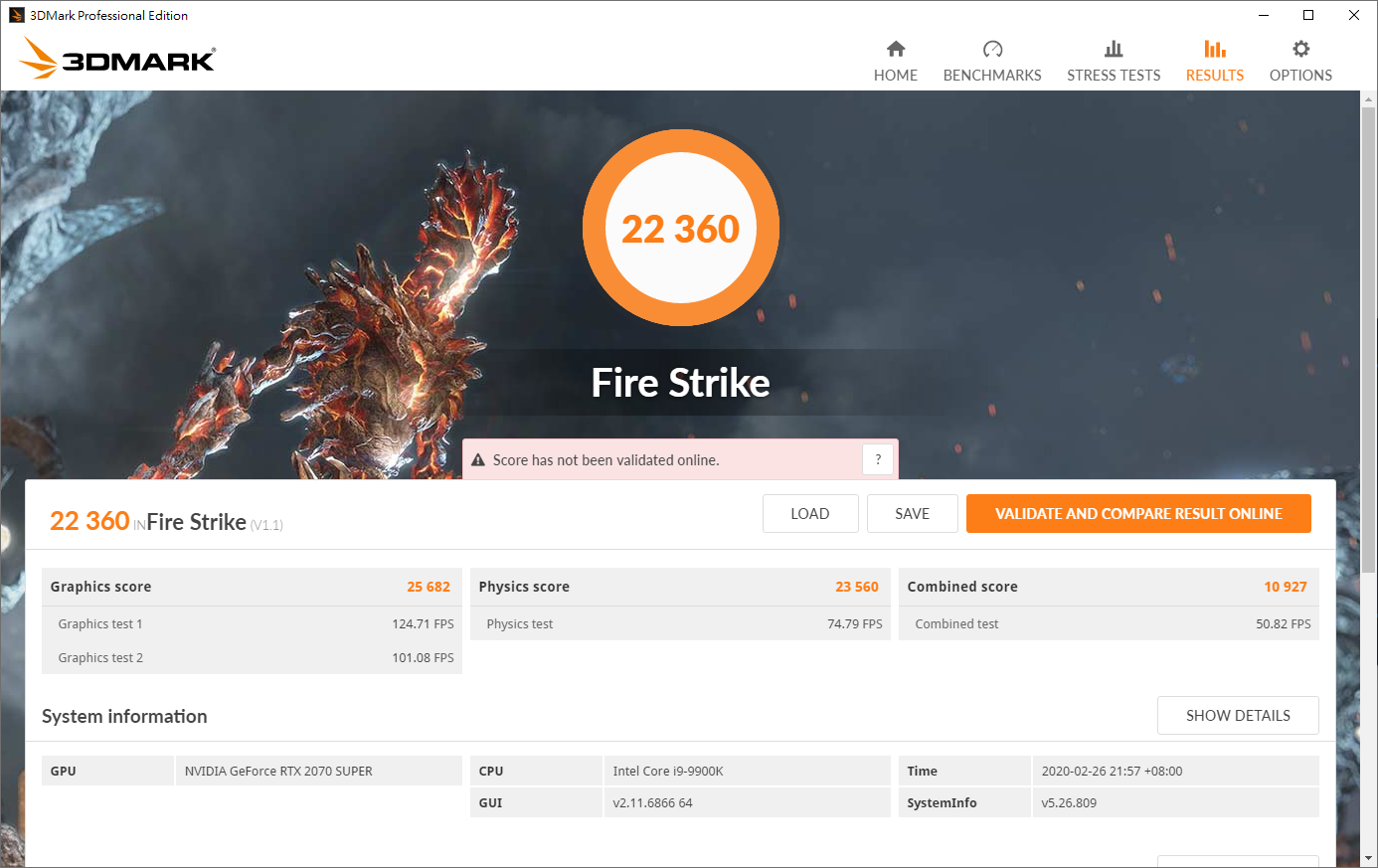

3DMark 测试：

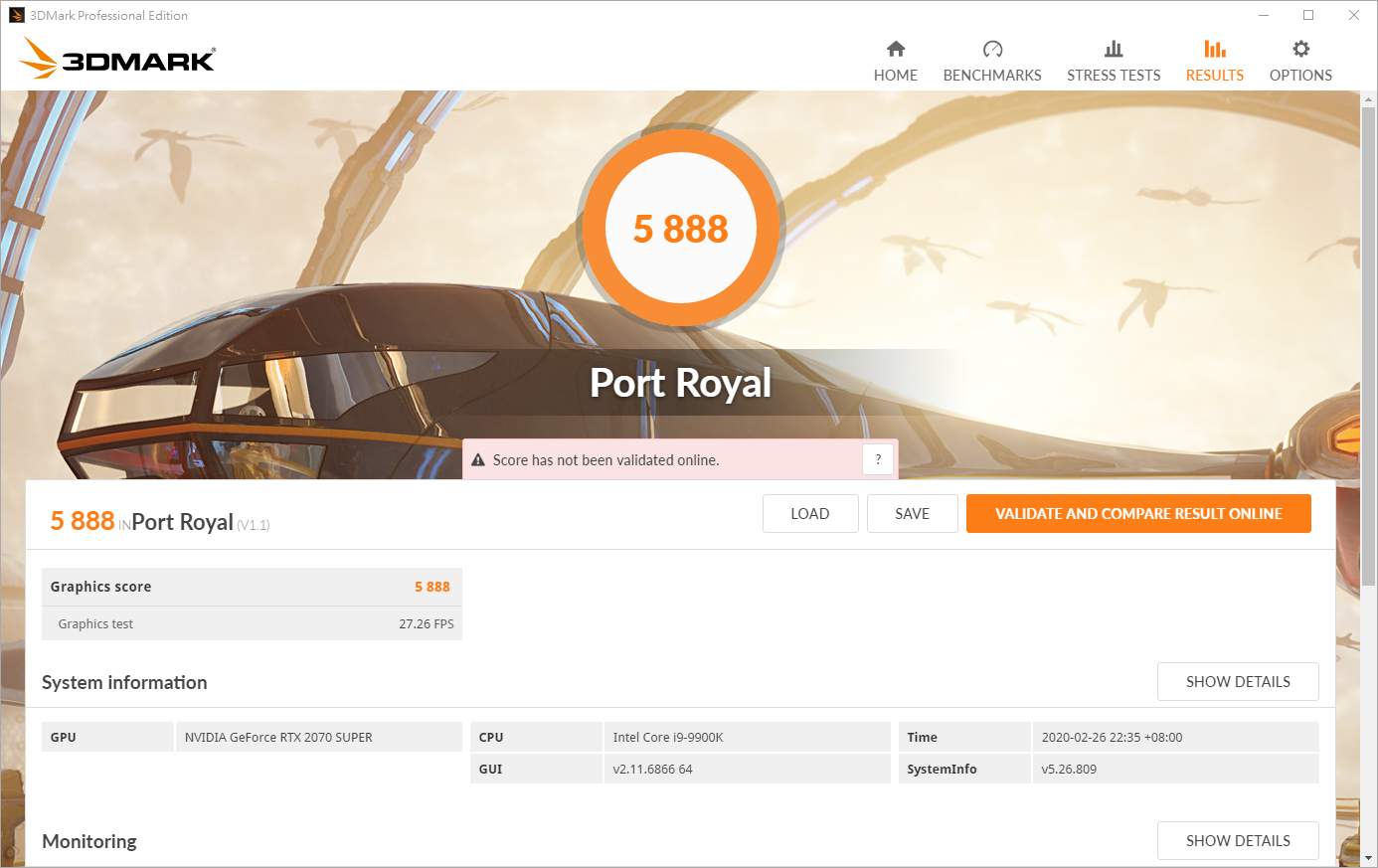

3DMark Port Royal 是首款针对即时光线追蹤所设计的测试工具，支持 Microsoft DirectX Raytracing 技术，让玩家测试不同显卡对于光线追蹤的效能。
VRMark 测试：

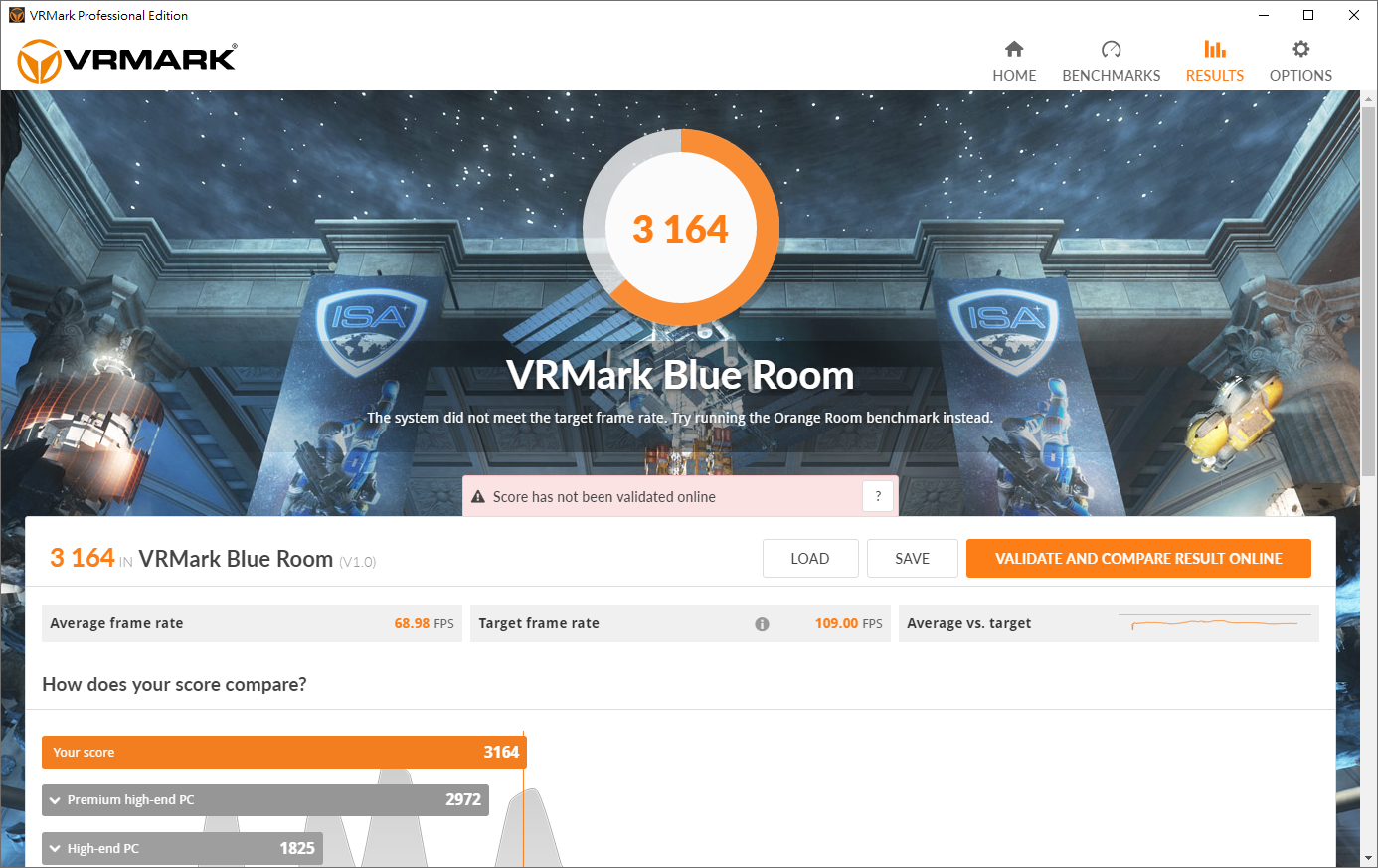

VRMark 是针对 VR 虚拟游戏性能的基準测试， Orange Room 是以 HTC Vive 和 Oculus Rift 推荐的最低要求作基準， Blue Room 则是要求更高水平的画面细节以最高要求作基準。
游戏测试：

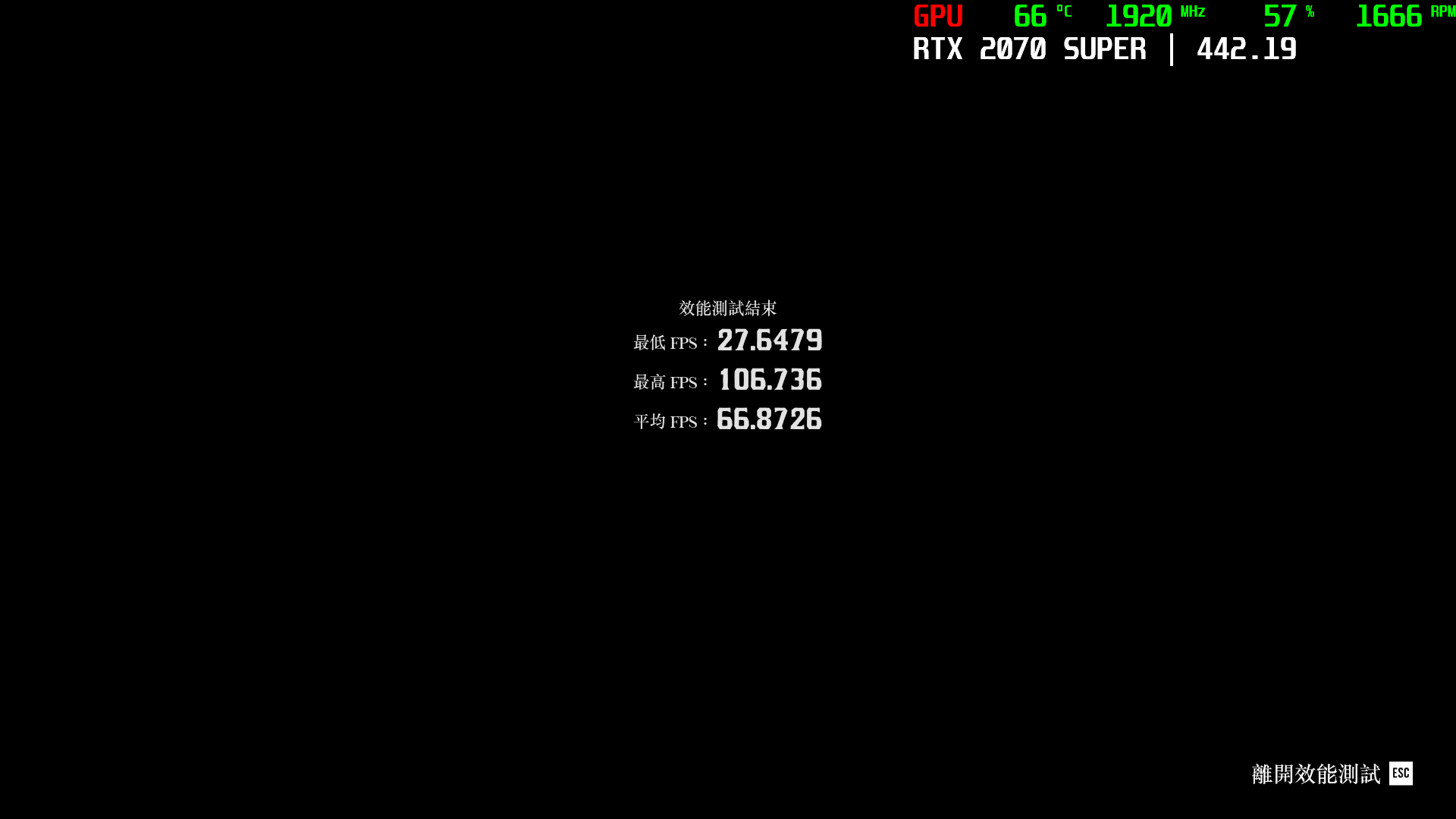

在 1920 x 1080 解析度下採用 Red Dead Redemption 2 游戏进行测试，游戏以 DirectX 12 介面运行，将基本画质设置调至最高、关闭垂直同步及三倍缓冲，执行内建效能测试工具，得出平均 FPS 可达 66.8，要在高画质设置下流畅运行 3A 大作亦是绰绰有余。
GALAX GeForce RTX 2070 Super Work The Frames 绘图卡
What The FXXK? GALAX 推出全新「GeForce RTX 2070 Super Work The Frames」绘图卡，最大卖点当然是其极具特色的外观设计，搭载三组 RGB 风扇，并在卡顶上加入 GALAX 发光 LOGO，为一众玩家带来闪耀夺目的信仰灯效，而且提供 4 区域光效控制供用家自由配搭喜受的灯光效果。特别用上银河主题设计的铝金属背板，在运作时展现独一无二的星耀灯光，创意十足。并且用上自家「WINGS」折面叶片风扇设计，在最低的声噪水平下提供更高的风流量及风压水平，带来强大的散热效果，用作打造「EPC 文书机」就最适合不过。
