NVIDIA 正式发布基于新一代「 Pascal 」 GPU 微架构的「 GeForce GTX 1060 」中阶绘图卡，基于全新 16nm FinFET 制程的「 GP106 」绘图核心，高达 44 亿个电晶体、内建 1280 个 CUDA Cores ，定价 USD$249 美元与 Radeon RX 480 8GB 版本相约，中阶绘图卡大战一触即发，最终鹿死谁手 ?

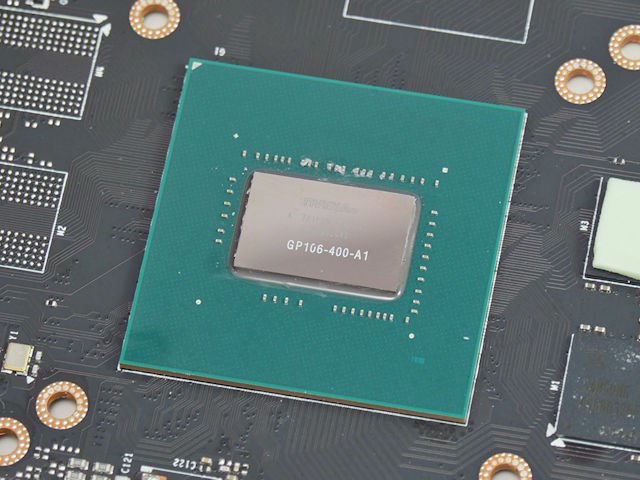

NVIDIA 「 GP106 」绘图核心
NVIDIA 正式发布全新「 Pascal 」 GPU 微架构的中阶产品，核心代号为「 GP106 」的「 GeForce GTX 1060 」绘图卡，追撃 AMD 新一代中阶绘图卡「 Radeon RX 480 」。绘图核心内部设计进一步改良，同时採用全新 16nm FinFET 制程的 VLSI 积体电路设计，核心时脉相较上代大幅提升，性能表现追上上代「 GeForce GTX 980 」。
「 GP106 」绘图核心特别针对 VR 运算应用作出优化，升级至「 PolyMorph Engine 4.0 」及加入「 Simultaneous Multi-Projection 」单元，减低使用 VR 眼镜时无谓的 Pixel Shader 运算，并且左右眼无需要进行两次的 Geometry Shader 运算，令「 GeForce GTX 1060 」绘图卡在 VR 运算应用的性能大大提升。
16nm FinFET 程制 + VLSI 优化
「 GeForce GTX 1060 」绘图卡的性能主要提升，除了源自于 GPU 内部微架构的改良外，更受惠于全新 16nm FinFET 制程配合 VLSI 超大型积体电路优化。儘管 AMD 新一代绘图核心同样改用较先进的 14nm FinFET 制程，但时脉提升并不如 NVIDIA ，「 Radeon RX 480 」核心时脉仅 1,266MHz 。
「 GP106 」绘图核心除了受惠于全新 16nm FinFET 制程的进步，配合 VLSI 超大型积体电路优化，经过多次在晶片的布局、布线及版图等层面的改良，全新「 GP106 」绘图核心的时脉最终大幅提升至 1,708MHz 水平，时脉的大幅提升带来明显的性能增长，而且风冷下超频幅度可达 2GHz 水平，这是以往必需要在极冷下才能达成。
相较上代 28nm 制程的「 GM206 」绘图核心，内建 29.4 亿个电晶体、 1024 个 CUDA Cores 、 Die Size 为 227m² 、 TDP 为 120W ；全新「 GP106 」绘图核心增至 44 亿个电晶体、 1280 个 CUDA Cores ，但 Die Size 却减少至约 200mm² ，虽然运算单元增加及时脉大幅提升， 但 TDP 仍保持在 120W 水平，性能功耗比表现更上一层楼。
GeForce GTX 960 vs GeForce GTX 1060 GPU Comparison
