Intel 正式发布全新 「 Haswell-E 」 微架构处理器配搭 X99 主机板平台，虽然处理器接口称为「 Socket 2011-v3 」 ，但却和上代 「 Socket 2011 」 处理器完全不兼容，更神秘的是「 Haswell-E 」 处理器列的 LGA 金属接点竟然比 Socket Pin 多出 73 个，真正数目应为 2084 个， ASUS 的工程师在好奇心驱使下成功破解被遗弃的接点之迷，透过逆向工程成功研发出独家的 ASUS OC Socket 接口。
LGA 2084 还是 Socket 2011-v3 ?

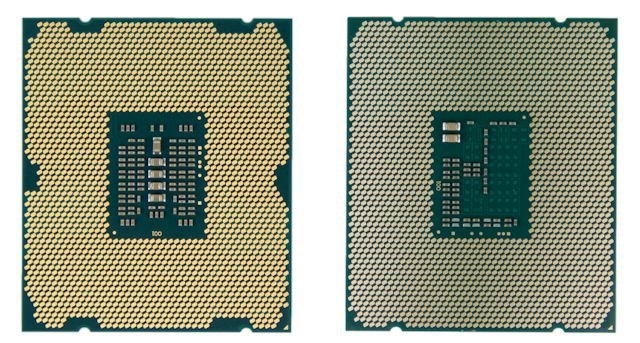

( 左 ) Intel IvyBridge-E 处理器 ( 右 ) Intel Haswell-E 处理器
基于全新 Haswell-E 微架构的 Intel Core i7-58xx/59xx 处理器系列正式上市，採用了全新 Socket 2011-3 的 X99 主机板平台，虽然名字与上代 Socket 2011 相似但处理器并不相容。奇怪的是新一代 Socket 2011-3 的针脚数目为 2011 个，不过 Intel Core i7-58xx/59xx 处理器上的阵列金属接点却比 Socket 多出了 73 个，实际总数应为 2084 个，究竟多出来的金属接点有什么作用呢，为何 Intel 最终屏弃了这些接点呢 ?
根据 Intel LGA Socket 的设计规範，由于第一代 LGA775 Socket 设计时没有考虑安装处理器，使用者的手指有机会触碰到 Socket 的针脚，导致针脚出现接触不良甚至受损，而用作固定处理器位置的 Keying Post ，如用家在放置处理器时出现误差，很容量导致 Keying Post 位置附近的 Socket 针脚受损，因此在新一代的 LGA Socket 设计如图下所示， Intel LGA Socket 在设计时会在 Keying Post 附近留空，并且在空出两侧设置 Finger Access Cutout 区域，以降低 Socket 出现人为损坏的可能性。
Intel LGA Socket Reference Design
因此，右图左方的 Intel IvyBridge-E 微架构的 Intel Core i7-4800/4900 处理器， LGA 金属接点在 Keying Post 附近留空，同时亦设有 Finger Access Cutout 区域，但右方的新一代 Haswell-E 微架构的 Intel Core i7-58xx/59xx 处理器，则没有预留 Keying Post 及 Finger Access Cutout 区域，不过在 Socket 2011-3 的设计中却留空了 Keying Post 及 Finger Access Cutout ，因此 CPU 在实际工作时有 73 个接点其实并没有被接上。
ASUS OC Socket 的设计来由 ?

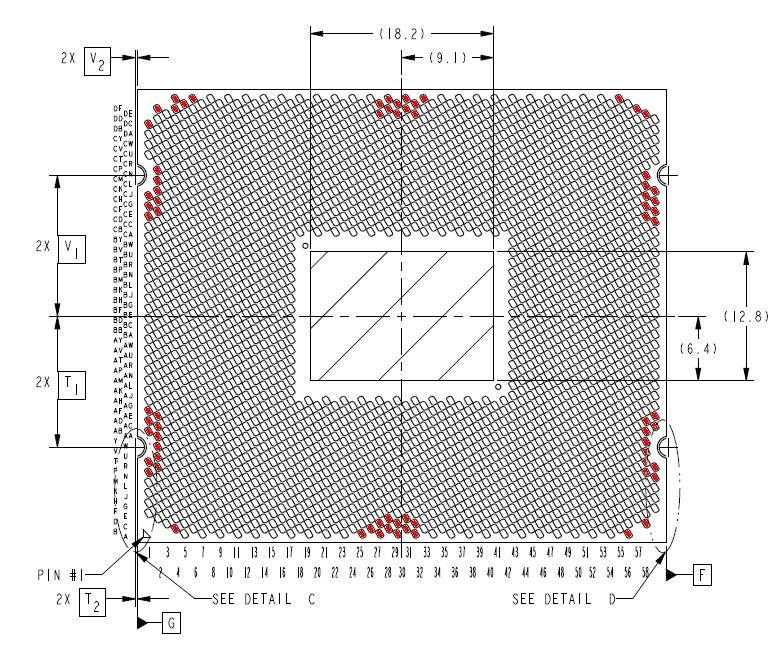

红色 Pins 是 ASUS OC Socket 相较 Intel Reference Design 多出的针脚
根据 Intel 向主机板厂商及 Socket 生产商提供有关 Socket 2011-v3 的 Electrical Specifications 技术资料中，提供了有关 Haswell-E 处理器的 Processor Land Listing ，虽然技术资料详细说明了阵列金属接点，但却完全避开了有关 Intel Socket 2011-v3 针脚定义以外的相关资料。
翻查 JEDEC DDR4 技术白皮书指出，其实 Intel 早于 2012 年开始投入 Haswell-E/EP 处理器研发，并早于 2012 年 US IDF 大会上公布了有关的资料，包括全新微架构将採用了 Fully Integrated Voltage Regulator (FIVR) 供电技术以及支援全新 DDR4 记忆体模组，处理器接口为 Socket 2011-v3 。
由于 FIVR 供电技术与 DDR4 记忆体模组均是全新的突破技术，为方便进行监察处理器内部讯号及除错等工作， Intel 于 Haswell-E 处理器中加入了额外的金属接点作内部测试用途，在 Haswell-E 处理器的技术白皮书中，这些不在 Socket 2011-v3 内的金属接点在早期的技术文件中被标示为 Unassigned / Reserved ，但在中后期的 Haswell-E 处理器的技术文件中，这些金属接点被完全忽略而且不再被标示。

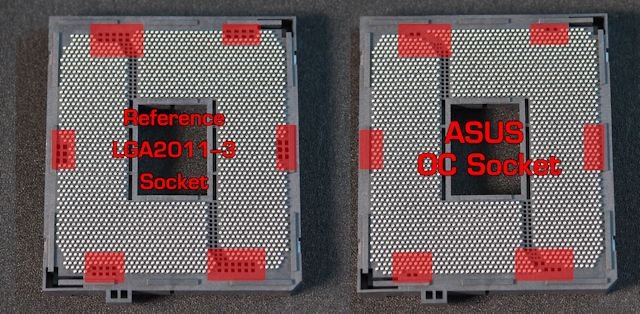

Intel Socket 2011-v3 Reference 设计与 ASUS OC Socket 的 BGA 接点差异

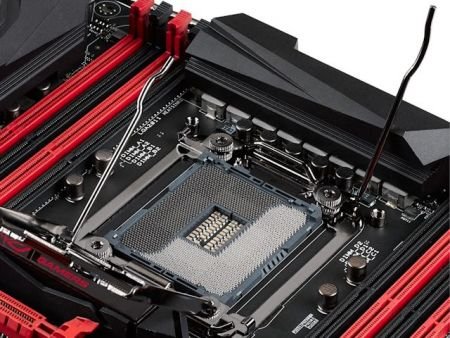

虽然 Intel 一直没透露 Haswell-E 处理器在 Socket 2011-v3 定义外的阵列金属接点之用途，但这些神秘的阵列金属接点引起了 ASUS 工程师们的注意，并开始进行逆向工程透过焊接空出来的接点，分析这些没有利用的金属接点的用途，最终破解了 LGA 2084 的真相， ASUS 主机板放弃採用 Intel Socket 2011-v3 Reference Design ，採用自家研发的 OC Socket 接 Haswell-E 处理器被封印的能力补回来。
